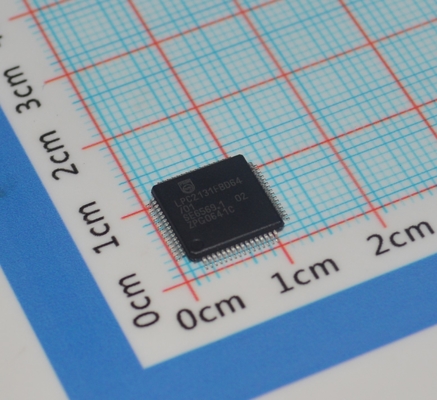

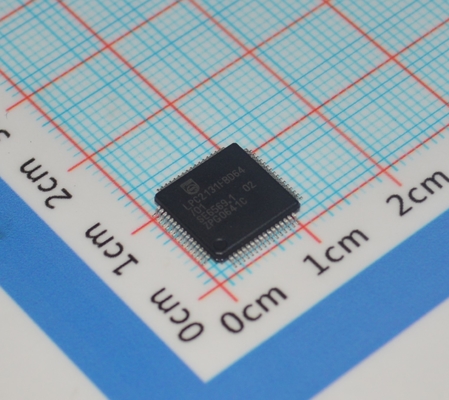

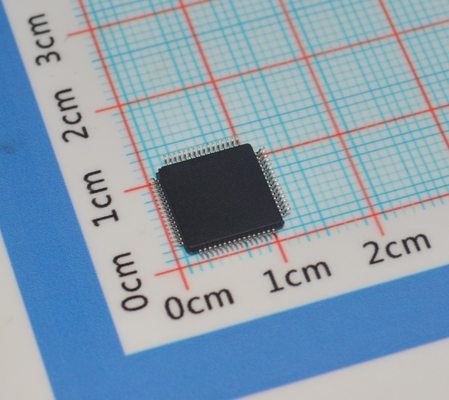

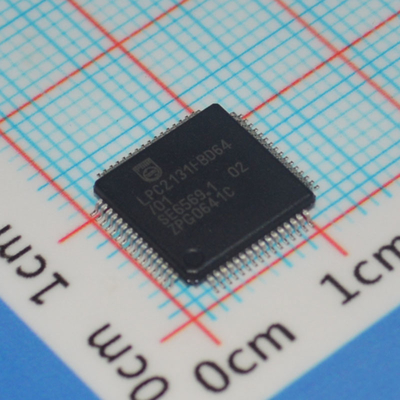

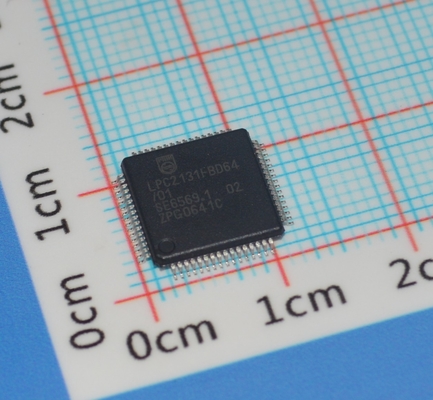

LPC2131FBD64/01,15 ARM7 MCU 32-битный RISC Core 64KB Flash 16KB RAM 60MHz Скорость USB 2.0 2x UART 64-LQFP -40°C до +85°C Промышленный класс

LPC2131FBD64/01,15 ARM7 MCU 32-разрядное RISC ядро 64 КБ Flash 16 КБ RAM 60 МГц Скорость USB 2.0 2x UART -40°C до +85°C Промышленный класс

Особенности и преимущества

2.1 Улучшения, внесенные устройствами LPC213x/01

 Быстрые порты GPIO позволяют переключать контакты порта до 3,5 раз быстрее, чем в оригинальном LPC213x. Они также позволяют считывать состояние контакта порта в любое время, независимо от его функции.

 Выделенные регистры результатов для АЦП(ов) снижают накладные расходы на прерывания.

 UART0/1 включают генератор дробной скорости передачи данных, возможности автоматической передачи данных и управление потоком рукопожатия, полностью реализованное в аппаратном обеспечении.

 Дополнительное управление BOD обеспечивает дальнейшее снижение энергопотребления.

2.2 Основные характеристики, общие для LPC213x и LPC213x/01

 16/32-разрядный микроконтроллер ARM7TDMI-S в миниатюрном корпусе LQFP64 или HVQFN64.

 8/16/32 КБ статической RAM и 32/64/128/256/512 КБ встроенной флэш-памяти программ. 128-битный широкий интерфейс/ускоритель обеспечивает высокоскоростную работу на частоте 60 МГц.

 Внутрисистемное программирование/Внутриприкладное программирование (ISP/IAP) через встроенное программное обеспечение загрузчика. Очистка одного флэш-сектора или всего чипа за 400 мс и программирование 256 байт за 1 мс.

 Интерфейсы EmbeddedICE RT и Embedded Trace предлагают отладку в реальном времени с помощью встроенного программного обеспечения RealMonitor и высокоскоростную трассировку выполнения инструкций.

 Один (LPC2131/32) или два (LPC2134/36/38) 8-канальных 10-битных АЦП обеспечивают в общей сложности до 16 аналоговых входов со временем преобразования всего 2,44

s на канал.

 Один 10-битный ЦАП обеспечивает переменный аналоговый выход (LPC2132/34/36/38).

 Два 32-битных таймера/счетчика внешних событий (с четырьмя каналами захвата и четырьмя каналами сравнения каждый), блок ШИМ (шесть выходов) и сторожевой таймер.

 Часы реального времени с низким энергопотреблением с независимым питанием и выделенным входом тактовой частоты 32 кГц.

 Несколько последовательных интерфейсов, включая два UART (16C550), два Fast I2C-bus (400 кбит/с), SPI и SSP с буферизацией и возможностями переменной длины данных.

 Контроллер прерываний с векторизацией с настраиваемыми приоритетами и векторными адресами.

 До сорока семи 5 В толерантных универсальных контактов ввода/вывода в миниатюрном корпусе LQFP64 или HVQFN.

 До девяти контактов внешних прерываний, чувствительных к фронту или уровню.

 Максимальная тактовая частота процессора 60 МГц доступна от программируемого встроенного PLL со временем установления 100 мкс.

 Встроенный генератор работает с внешним кварцем в диапазоне от 1 МГц до 30 МГц и с внешним генератором до 50 МГц.

 Режимы энергосбережения включают Idle и Power-down.

 Индивидуальное включение/выключение периферийных функций, а также масштабирование тактовой частоты периферийных устройств для дополнительной оптимизации энергопотребления.

 Пробуждение процессора из режима Power-down через внешнее прерывание или BOD.

 Однополярный чип с схемами POR и BOD:

 Диапазон рабочего напряжения ЦП от 3,0 В до 3,6 В (3,3 В ±10 %) с 5 В толерантными площадками ввода/вывода.

Общее описание

Техническое описание продукта Микроконтроллеры LPC2131/32/34/36/38 основаны на 16/32-разрядном процессоре ARM7TDMI-S с эмуляцией в реальном времени и встроенной поддержкой трассировки, которые объединяют микроконтроллер с 32 КБ, 64 КБ, 128 КБ, 256 КБ и 512 КБ встроенной высокоскоростной флэш-памяти. 128-битный широкий интерфейс памяти и уникальная архитектура ускорителя обеспечивают выполнение 32-битного кода на максимальной тактовой частоте. Для приложений с критическим размером кода альтернативный 16-битный режим Thumb уменьшает код более чем на 30 % с минимальной потерей производительности.

Благодаря своим небольшим размерам и низкому энергопотреблению эти микроконтроллеры идеально подходят для приложений, где миниатюризация является ключевым требованием, таких как контроль доступа и точки продаж. С широким спектром последовательных коммуникационных интерфейсов и вариантами встроенной SRAM объемом 8 КБ, 16 КБ и 32 КБ, они очень хорошо подходят для коммуникационных шлюзов и преобразователей протоколов, софт-модемов, распознавания голоса и обработки изображений начального уровня, обеспечивая как большой размер буфера, так и высокую вычислительную мощность. Различные 32-битные таймеры, один или два 10-битных 8-канальных АЦП, 10-битный ЦАП, каналы ШИМ и 47 линий GPIO с до девяти контактами внешних прерываний, чувствительных к фронту или уровню, делают эти микроконтроллеры особенно подходящими для промышленного управления и медицинских систем.
