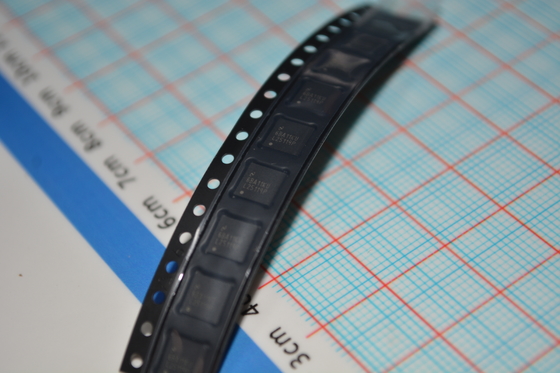

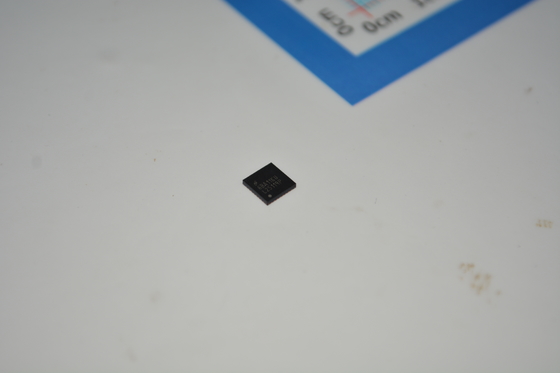

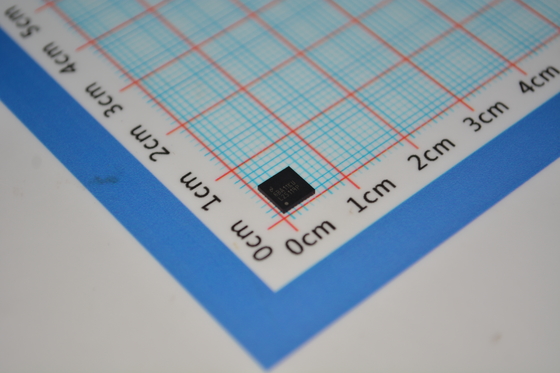

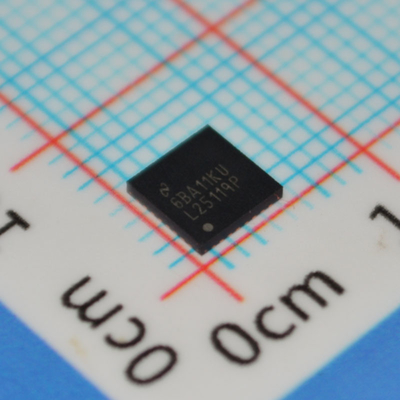

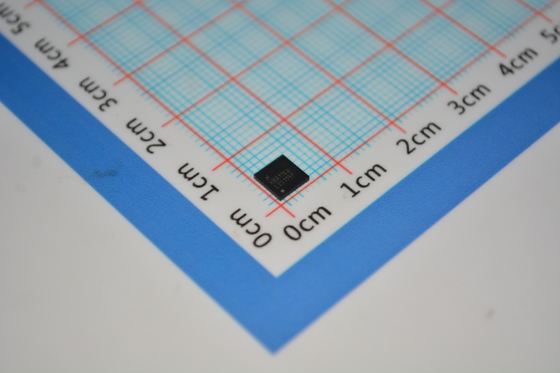

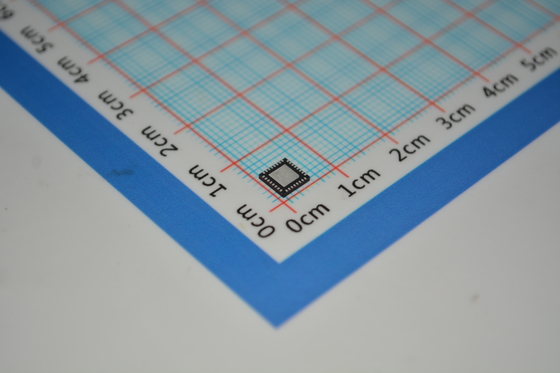

LM25119PSQ/NOPB Buck Controller 4.5-42V Ввод 100V/10A MOSFET Drive 200kHz-1MHz Freq Sync Rect Регулируемая УФЛО Тепловая защита 16-WQFN, от -40°C до +125°C

LM25119PSQ/NOPB Buck Controller 4.5-42В вход, драйвер MOSFET 100В/10A, частота 200 кГц-1 МГц, синхронизация частоты, регулируемый UVLO, тепловая защита, 16-WQFN, от -40°C до +125°C

Особенности

• Управление в режиме эмулированного пикового тока

• Широкий рабочий диапазон (от 4,5 В до 42 В)

• Легко настраивается для двух выходов или чередующегося одного выхода

• Надежный драйвер затвора 3,3 А (пиковый)

• Частота переключения программируется до 750 кГц

• Дополнительный режим эмуляции диода

• Программируемый выход от 0,8 В

• Прецизионный опорный источник напряжения 1,5%

• Программируемое ограничение тока

• Защита от перегрузки в режиме Hiccup

• Программируемый плавный пуск

• Программируемая блокировка при пониженном напряжении сети

• Автоматическое переключение на внешний источник смещения

• Логический вход Enable для канала 2

• Тепловое отключение

• Бескорпусной 32-контактный корпус WQFN

Применения

• Промышленные драйверы двигателей постоянного тока

• Телекоммуникационные серверы и маршрутизаторы

Описание

Устройство LM25119 представляет собой двухканальный синхронный понижающий контроллер, предназначенный для приложений понижающего регулятора с высоким напряжением или широко варьирующимся входным напряжением. Метод управления основан на управлении током с использованием эмулированной токовой рампы. Управление током обеспечивает внутреннюю прямую связь по напряжению сети, поцикловое ограничение тока и простоту компенсации контура. Использование эмулированной управляющей рампы снижает чувствительность к шуму схемы широтно-импульсной модуляции, обеспечивая надежное управление очень малыми рабочими циклами, необходимыми в приложениях с высоким входным напряжением. Частота переключения программируется от 50 кГц до 750 кГц. Устройство LM25119 управляет внешними силовыми ключами N-канального МОП-транзистора высокого и низкого уровня с адаптивным управлением мертвым временем. Выбираемый пользователем режим эмуляции диода обеспечивает работу в прерывистом режиме для повышения эффективности при малых нагрузках. Высоковольтный регулятор смещения с автоматическим переключением на внешнее смещение дополнительно повышает эффективность. Дополнительные функции включают тепловое отключение, синхронизацию частоты, поцикловое ограничение тока и режим Hiccup, а также регулируемую блокировку при пониженном напряжении сети. Устройство выпускается в корпусе WQFN с улучшенной мощностью, бескорпусном 32-контактном корпусе с открытой площадкой для крепления кристалла для облегчения рассеивания тепла.

ИНФОРМАЦИЯ

Чертеж
