CSD17309Q3 30В N-канальный NexFET™ MOSFET с сопротивлением открытого канала 3,6 мОм, непрерывным током 40 А, рабочей температурой 175°C, ультранизким зарядом затвора, корпусом SON 3x3 мм, соответствует требованиям AEC-Q101 и не содержит свинец

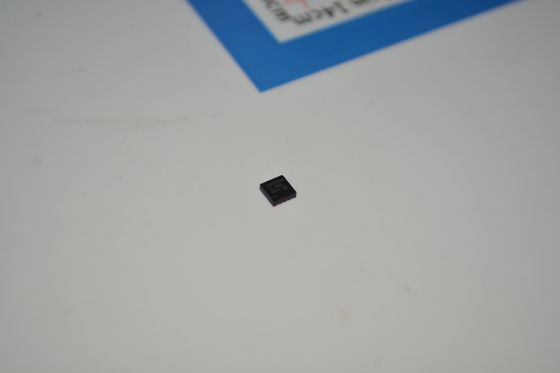

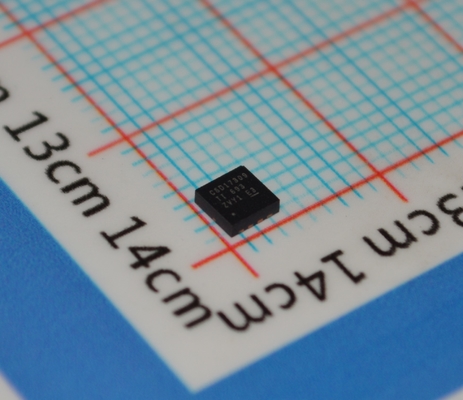

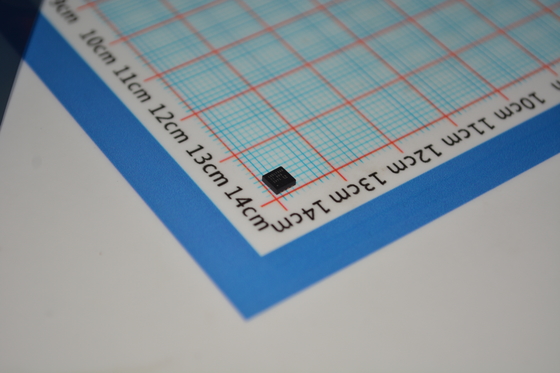

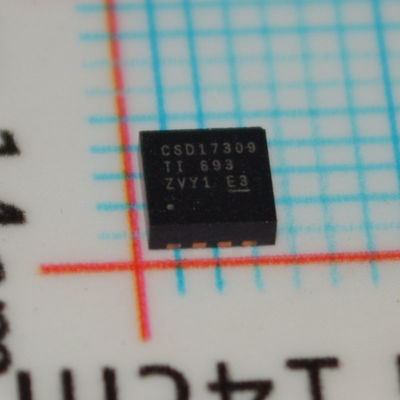

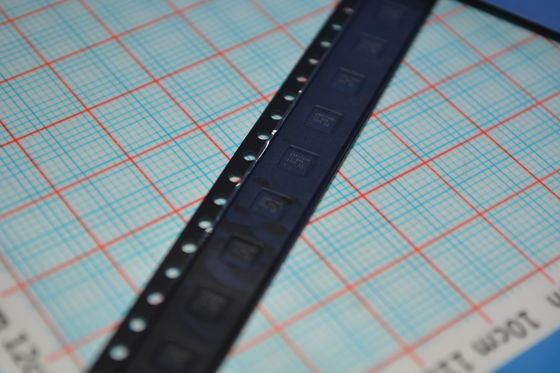

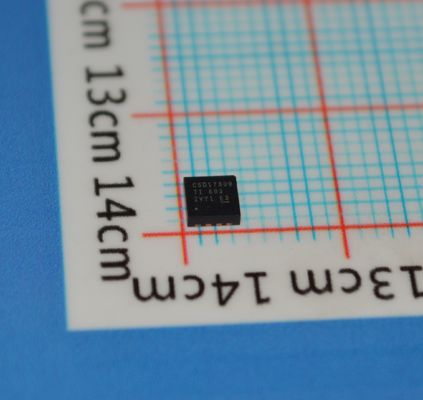

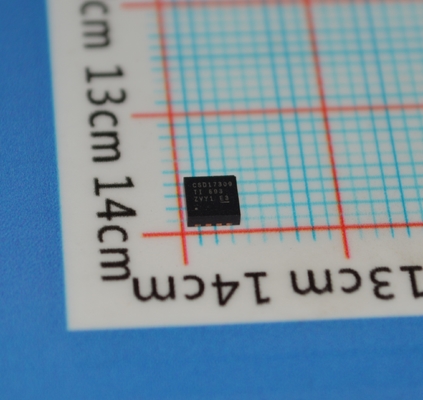

Большие изображения : CSD17309Q3 30В N-канальный NexFET™ MOSFET с сопротивлением открытого канала 3,6 мОм, непрерывным током 40 А, рабочей температурой 175°C, ультранизким зарядом затвора, корпусом SON 3x3 мм, соответствует требованиям AEC-Q101 и не содержит свинец

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Texas Instruments
Сертификация:	CE, GCF, ROHS
Номер модели:	CSD17309Q3

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	negotiable
Упаковывая детали:	Сначала упакован в оригинальный поднос, затем Carton, в последней пузырьковой сумке для внешней упак
Время доставки:	3-5 рабочих дней после получения платежа
Условия оплаты:	T/T, Western Union,
Поставка способности:	1000 шт в месяц

контакт

Подробное описание продукта

Функция:	Впред, вниз	Выходная конфигурация:	Положительный или отрицательный
Топология:	Бак, повысить	Вывод типа:	Регулируемый
Количество выходов:	1
Выделить:	30В N-канальный MOSFET с сопротивлением открытого канала 3 , 6 мОм , Квалифицированный по AEC-Q101 NexFET™ MOSFET

CSD17309Q3 30 В N-канальный NexFETandtrade; MOSFET с 3,6 мОм RDS(on), непрерывным током 40 А, рейтингом 175anddeg;C, ультра-низким Qg, корпусом SON 3 ммandtimes;3 мм, AEC-Q101 Qualified и Pb-Free

andnbsp;

Особенностиandnbsp;

andbull; Оптимизирован для управления затвором 5 В

andbull; Сверхнизкие Qg и Qgd

andbull; Низкое тепловое сопротивление

andbull; Рассчитан на лавину

andbull; Бессвинцовое покрытие выводов

andbull; Соответствует RoHS

andbull; Без галогенов

andbull; Пластиковый корпус SON 3,3 ммandtimes;3,3 мм

andnbsp;

Применения

andbull; Point of Load для ноутбуков

andbull; Point of Load синхронный понижающий преобразователь в сетях,

andnbsp;andnbsp; телекоммуникациях и вычислительных системах

andnbsp;

Описание

Этот силовой MOSFET NexFET 30 В, 4,2 мОм разработан для минимизации потерь в приложениях преобразования энергии и оптимизирован для приложений с управлением затвором 5 В.

andnbsp;

ИНФОРМАЦИЯ

Категория	Дискретные полупроводниковые изделия Транзисторы FET, MOSFET Одиночные FET, MOSFET	andnbsp;
Производитель	Texas Instruments	andnbsp;
Серия	NexFETandtrade;	andnbsp;
Упаковка	Лента и катушка (TR) Отрезанная лента (CT) Digi-Reelandreg;	andnbsp; andnbsp; andnbsp;
Статус детали	Активный	andnbsp;
Тип FET	N-канальный	andnbsp;
Технология	MOSFET (Metal Oxide)	andnbsp;
Напряжение сток-исток (Vdss)	30 В	andnbsp;
Ток - непрерывный сток (Id) при 25anddeg;C	20 А (Ta), 60 А (Tc)	andnbsp;
Напряжение управления (Max Rds On, Min Rds On)	3 В, 8 В	andnbsp;
Rds On (Max) при Id, Vgs	5,4 мОм при 18 А, 8 В	andnbsp;
Vgs(th) (Max) при Id	1,7 В при 250 мкА	andnbsp;
Заряд затвора (Qg) (Max) при Vgs	10 нКл при 4,5 В	andnbsp;
Vgs (Max)	+10 В, -8 В	andnbsp;
Входная емкость (Ciss) (Max) при Vds	1440 пФ при 15 В	andnbsp;
Особенность FET	-	andnbsp;
Рассеиваемая мощность (Max)	2,8 Вт (Ta)	andnbsp;
Рабочая температура	-55anddeg;C ~ 150anddeg;C (TJ)	andnbsp;
Класс	-	andnbsp;
Квалификация	-	andnbsp;
Тип монтажа	Поверхностный монтаж	andnbsp;
Корпус устройства поставщика	8-VSON-CLIP (3.3x3.3)	andnbsp;
Корпус / Кейс	8-PowerTDFN	andnbsp;
Базовый номер продукта	CSD17309

andnbsp;

Чертеж

andnbsp;

Наше преимущество:

Высококачественная продукция --- наши предложения на 100% новые и оригинальные, ROHS
Конкурентоспособная цена --- хорошие каналы закупок с хорошей ценой.
Профессиональное обслуживание --- строгий контроль качества перед отправкой и безупречное послепродажное обслуживание после покупки.
Адекватный инвентарь --- При поддержке нашей сильной команды закупок,
Быстрая доставка --- мы отправим товар в течение 1-3 рабочих дней после подтверждения оплаты.

andnbsp;

обязательно удовлетворит вашу потребность во всех видах компонентов.^_^
