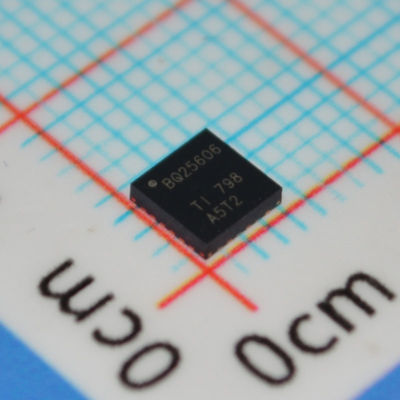

BQ25606RGER 3A IC быстрой зарядки с 3,9V-14V вводом I2C управления 30V OVP NVDC путей питания 3mm × 3mm QFN 92% эффективности интегрированные MOSFET и теплового регулирования

BQ25606RGER 3A Микросхема быстрой зарядки с входом 3.9V-14V, управлением I2C, защитой от перенапряжения 30V, NVDC Power Path, корпус 3 мм × 3 мм QFN, эффективность 92%, интегрированные MOSFET и терморегулирование

andnbsp;

Особенности

andbull; Высокоэффективный, синхронный импульсный понижающий зарядник с частотой 1,5 МГц

andndash; Эффективность зарядки 92% при токе 2 А от входа 5 В

andndash; Оптимизирован для входного напряжения USB (5 В)

andbull; Поддерживает USB On-The-Go (OTG)

andndash; Повышающий преобразователь с выходным током до 1,2 А

andndash; Эффективность повышения 92% при выходном токе 1 А

andndash; Точное ограничение постоянного тока (CC)

andndash; Плавный запуск до емкостной нагрузки 500 мкФ

andndash; Защита от короткого замыкания на выходе

andbull; Один вход для поддержки входа USB и высоковольтных адаптеров

andndash; Поддержка диапазона входного напряжения от 3,9 В до 13,5 В с максимальным абсолютным рейтингом входного напряжения 22 В

andndash; Отслеживание максимальной мощности путем ограничения входного напряжения до 4,6 В (VINDPM)

andndash; Порог VINDPM автоматически отслеживает напряжение батареи

andndash; Автоматическое определение адаптеров USB SDP, DCP и нестандартных адаптеров

andbull; Высокая эффективность разряда батареи с MOSFET разряда батареи 19,5 мandOmega;

andbull; Управление питанием по узкому пути VDC (NVDC)

andndash; Мгновенное включение работает без батареи или с глубоко разряженной батареей

andndash; Работа идеального диода в режиме дополнения батареи

andbull; Высокая интеграция включает в себя все MOSFET, датчики тока и компенсацию контура

andbull; Низкий ток утечки батареи 58 мкА в режиме ожидания напряжения системы

andbull; Высокая точность

andndash; Регулировка напряжения зарядки andplusmn;0,5%

andndash; andplusmn;6% при регулировке тока зарядки 1,2 А и 1,8 А

andndash; andplusmn;5% при регулировке входного тока 0,5 А, 1,2 А и 1,8 А

andbull; Сертификация, связанная с безопасностью:

andndash; Сертификация IEC 62368-1 CB

andnbsp;

Применения

andbull; EPOS, портативные колонки

andbull; Аксессуары для мобильных телефонов

andbull; Медицинское оборудование

andnbsp;

Описание

BQ25606 - это высокоинтегрированное автономное устройство управления зарядкой батареи и управления питанием системы с импульсным режимом работы на 3,0 А для одноэлементных литий-ионных и литий-полимерных батарей. Решение имеет высокую степень интеграции с входным полевым транзистором обратной блокировки (RBFET, Q1), полевым транзистором переключения высокого напряжения (HSFET, Q2), полевым транзистором переключения низкого напряжения (LSFET, Q3) и полевым транзистором батареи (BATFET, Q4) между системой и батареей. Путь питания с низким импедансом оптимизирует эффективность работы в импульсном режиме, сокращает время зарядки батареи и продлевает срок службы батареи на этапе разряда.

andnbsp;

ИНФОРМАЦИЯ

andnbsp;

Чертеж

andnbsp;
