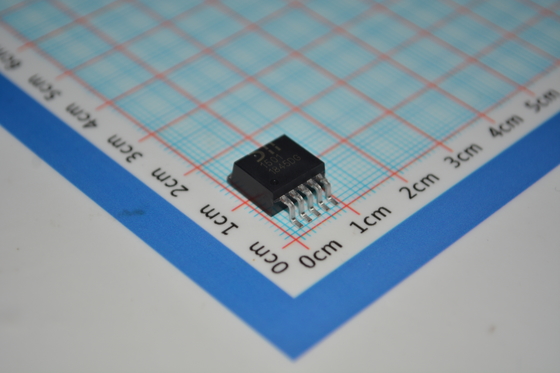

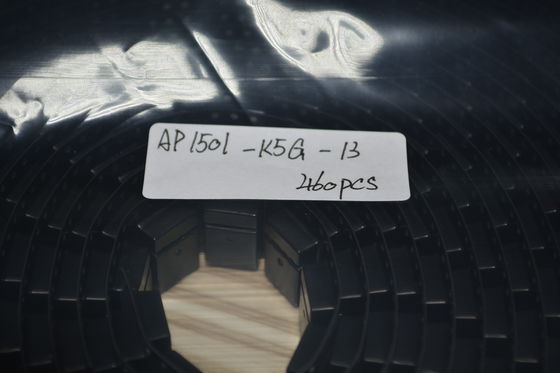

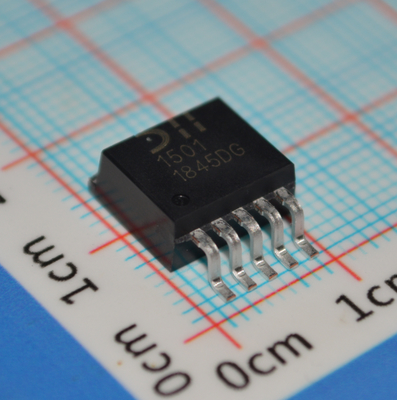

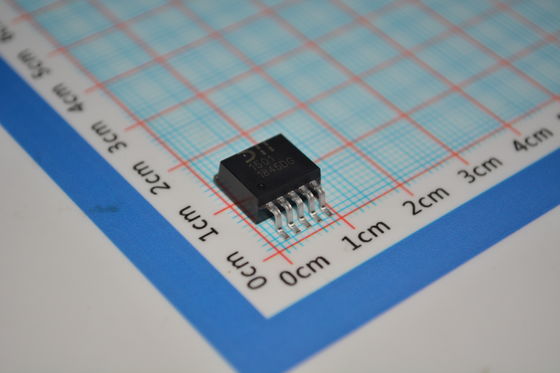

AP1501-K5G-13 5В/3A понижающий преобразователь с входным напряжением 4.5-40В, КПД 90%, низкий ток покоя, тепловое отключение, частота 500 кГц и корпус SOT-23

AP1501-K5G-13 5В/3A понижающий преобразователь с входным напряжением 4,5-40В, КПД 90%, низкий ток покоя, тепловое отключение, частота 500 кГц и корпус SOT-23

Особенности

• Выходное напряжение: 3,3 В, 5 В, 12 В и регулируемая версия

• Диапазон выходного напряжения регулируемой версии: от 1,23 В до 37 В +4%

• Фиксированная частота переключения 150 кГц +15%

• ШИМ-управление в режиме напряжения, несинхронное

• Защита от теплового отключения и ограничения тока

• Вход управления включением/выключением

• Рабочее напряжение может достигать 40 В

• Выходной ток нагрузки: 3 А

• Режим низкого энергопотребления в режиме ожидания

• Встроенный коммутационный транзистор на кристалле

• Корпуса TO263-5 и TO220-5

• Полностью бессвинцовый и полностью соответствует требованиям RoHS (примечания 1 и 2)

• Без галогенов и сурьмы. «Зеленое» устройство (примечание 3)

Применения

• Простой высокоэффективный понижающий регулятор

• Бортовые импульсные регуляторы

• Преобразователь положительного напряжения в отрицательное

Описание

AP1501 — это полностью интегрированный понижающий DC/DC преобразователь, способный управлять нагрузкой 3 А без необходимости использования дополнительных компонентов драйвера. AP1501 работает на частоте переключения 150 кГц, что позволяет использовать фильтрующие компоненты небольшого размера. В результате уменьшается занимаемая площадь на плате и снижаются затраты на BOM.

AP1501 имеет встроенную функцию отключения, которая позволяет активировать режим ожидания с помощью внешнего логического сигнала. Внутренняя компенсация облегчает управление обратной связью для регулирования напряжения и нагрузки без необходимости использования внешней схемы. AP1501 имеет встроенную функцию теплового отключения и ограничения тока для предотвращения повреждений из-за высокой рабочей температуры и высокого рабочего тока на выходном переключателе.

Дополнительные функции включают гарантированную погрешность +/- 4% по выходному напряжению при указанных условиях входной и выходной нагрузки и +/- 15% по частоте генератора. AP1501 предлагает как фиксированное, так и регулируемое выходное напряжение. Для фиксированных выходов AP1501 поддерживает 3,3 В, 5,0 В и 12 В. Доступные варианты корпусов — стандартные 5-выводные корпуса TO263 и TO220.

ИНФОРМАЦИЯ

Чертеж
