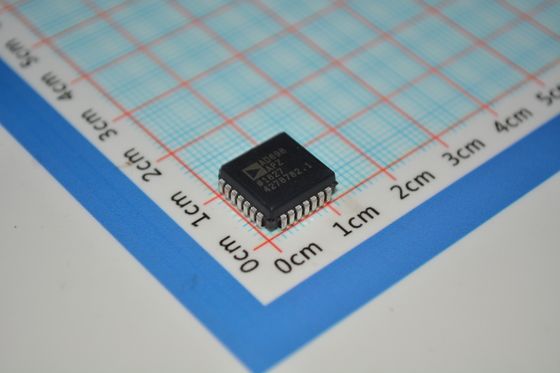

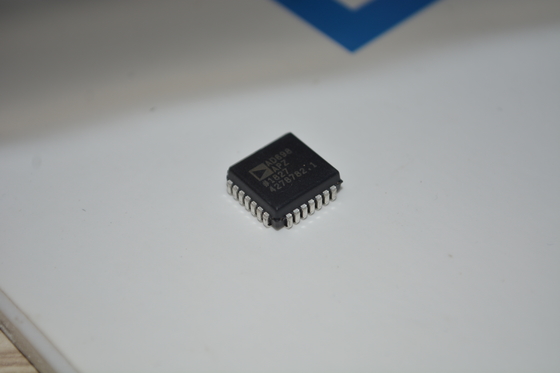

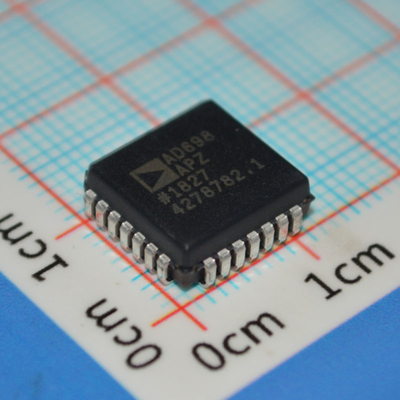

AD698APZ LVDT Сигнальный кондиционер ±12V до ±15V Операция 20 кГц Полоса пропускания 0,25% Линейность Одно/двойное питание Промышленный диапазон температур для определения положения и управления движением

AD698APZ Кондиционер сигнала LVDT andplusmn;12 В to andplusmn;15 В Рабочий диапазон 20 кГц Полоса пропускания 0,25% Линейность Одно/Двухполярное питание Промышленный температурный диапазон для определения положения и управления движением

andnbsp;

ОСОБЕННОСТИ

Однокристальное решение, содержит внутренний генератор и источник опорного напряжения

Не требует регулировки

Интерфейс с полумостовыми, 4-проводными LVDT

Выход постоянного тока пропорционален положению

Диапазон частот от 20 Гц до 20 кГц

Однополярный или биполярный выход

Также декодирует сигналы моста переменного тока

Выдающаяся производительность

andnbsp; Линейность: 0,05%

andnbsp; Выходное напряжение: 11 В

andnbsp; Дрейф усиления: 20 ppm/C (типичный)

andnbsp; Дрейф смещения: 5 ppm/C (типичный)

andnbsp;

ПРИМЕНЕНИЯ

Большинство применений для AD598 также могут быть реализованы с помощью AD698. Пожалуйста, обратитесь к приложениям, написанным для AD598, для подробного объяснения.

См. техническое описание AD598 для:

andndash; Весоизмерительное кольцо

andndash; Синхронная работа нескольких LVDT

andndash; Схема преобразования положения в частоту высокого разрешения

Эта схема может использоваться для резистивных мостов, таких как тензодатчики, или для индуктивных или емкостных мостов, которые обычно используются для датчиков давления или расхода. Выходы низкого уровня этих датчиков подвержены шуму и помехам и являются хорошими кандидатами для методов обработки сигналов переменного тока.

andnbsp;

ОПИСАНИЕ

AD698 - это законченная, монолитная подсистема обработки сигналов линейного переменного дифференциального трансформатора (LVDT). Она используется в сочетании с LVDT для преобразования механического положения датчика в однополярное или биполярное напряжение постоянного тока с высокой степенью точности и повторяемости. Все функции схемы включены в микросхему. С добавлением нескольких внешних пассивных компонентов для установки частоты и усиления, AD698 преобразует необработанный выход LVDT в масштабированный сигнал постоянного тока. Устройство будет работать с полумостовыми LVDT, LVDT, подключенными в последовательной конфигурации (4-проводной), и RVDT.

AD698 содержит малоискажающий генератор синусоидальных волн для управления первичной обмоткой LVDT. Два канала синхронной демодуляции AD698 используются для обнаружения амплитуды первичной и вторичной обмоток. Микросхема делит выход вторичной обмотки на амплитуду первичной и умножает на масштабный коэффициент. Это устраняет ошибки масштабного коэффициента из-за дрейфа амплитуды первичного привода, улучшая температурные характеристики и стабильность.

AD698 использует уникальную ratiometric архитектуру для устранения нескольких недостатков, связанных с традиционными подходами к интерфейсу LVDT. Преимущества этой новой схемы: не требуется регулировка; улучшена температурная стабильность; и улучшена взаимозаменяемость датчиков.

andnbsp;

ИНФОРМАЦИЯ

andnbsp;

Чертеж
