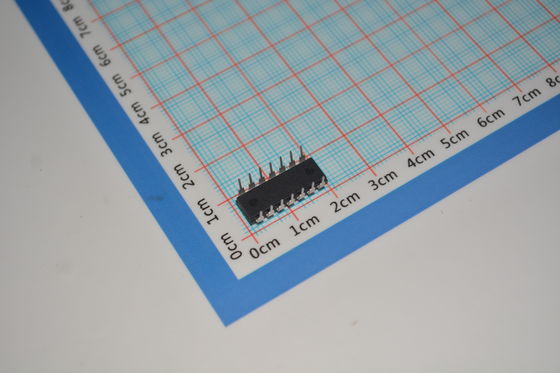

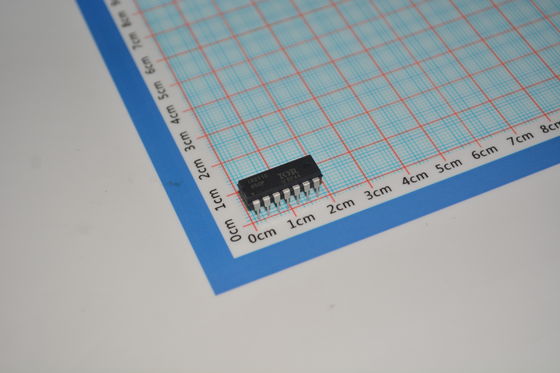

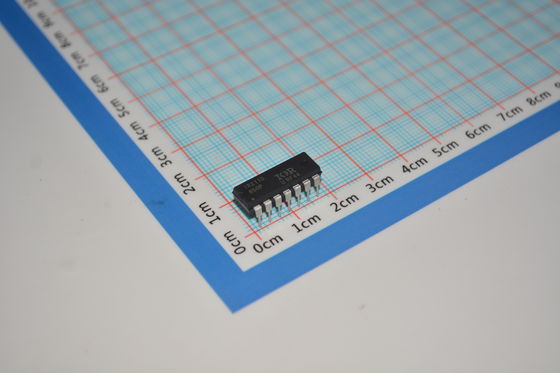

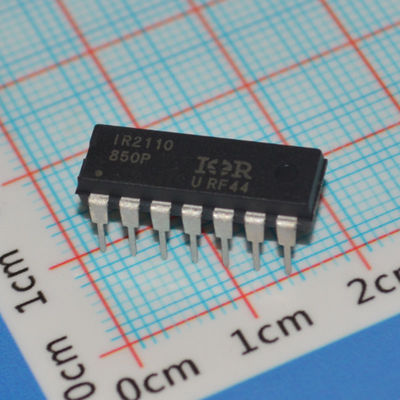

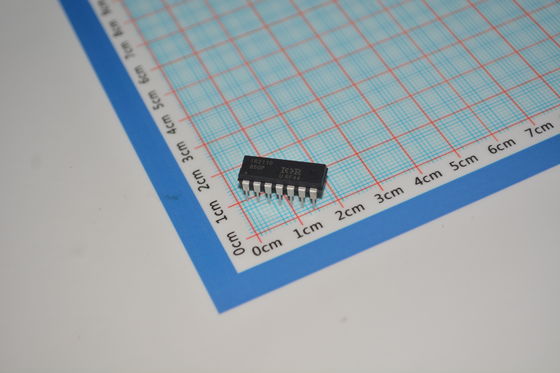

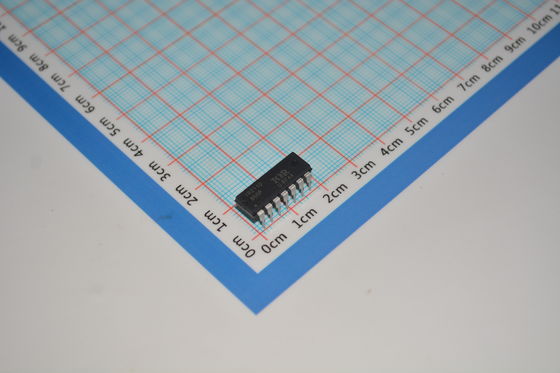

IR2110PBF Драйвер верхнего/нижнего плеча с напряжением 600 В, пиковый выходной ток 2,5 А, питание 10 В - 20 В, переключение 120 нс, защита от пониженного напряжения и компактный корпус PDIP

IR2110PBF Драйвер верхнего/нижнего плеча с рейтингом 600 В, пиковый выход 2,5 А, питание 10 В-20 В, переключение 120 нс, защита UVLO и компактный корпус PDIP

andnbsp;

Особенности

andbull; Плавающий канал, предназначенный для работы с бутстрепом. Полностью работоспособен при напряжении до +500 В или +600 В. Устойчив к отрицательному переходному напряжению, невосприимчив к dV/dt

andbull; Диапазон питания драйвера затвора от 10 до 20 В

andbull; Блокировка при пониженном напряжении для обоих каналов

andbull; Совместимость с логикой 3,3 В. Отдельный диапазон питания логики от 3,3 В до 20 В. Смещение логики и земли питания andplusmn;5 В

andbull; CMOS-входы с триггером Шмитта с подтяжкой к земле

andbull; Цикл за циклом логика отключения, запускаемая по фронту

andbull; Согласованная задержка распространения для обоих каналов

andbull; Выходы в фазе с входами

andnbsp;

Применения

Системы привода двигателей

Бесколлекторные двигатели постоянного тока (BLDC)

Контроллеры промышленных серводвигателей

Схемы привода двигателей электроинструментов

Системы преобразования энергии

DC-AC инверторы (солнечные/ИБП)

Высокочастотные импульсные источники питания (SMPS)

Усилители мощности звука класса D

Промышленная силовая электроника

Схемы привода с переменной частотой

Силовые модули сварочных аппаратов

Оборудование индукционного нагрева

Применения в новой энергетике

Приводы затворов фотоэлектрических инверторов

Зарядные станции для электромобилей

Преобразователи энергии ветра

andnbsp;

Описание

IR2110/IR2113 - это высоковольтные, высокоскоростные драйверы MOSFET и IGBT с независимыми выходными каналами, относящимися к верхнему и нижнему плечу. Запатентованные технологии HVIC и CMOS, невосприимчивые к защелкиванию, обеспечивают прочную монолитную конструкцию. Логические входы совместимы со стандартным выходом CMOS или LSTTL, вплоть до логики 3,3 В. Выходные драйверы оснащены буферным каскадом с высоким импульсным током, предназначенным для минимизации перекрестной проводимости драйвера. Задержки распространения согласованы для упрощения использования в высокочастотных приложениях. Плавающий канал может использоваться для управления N-канальным силовым MOSFET или IGBT в конфигурации верхнего плеча, которая работает при напряжении до 500 или 600 вольт.

andnbsp;

ИНФОРМАЦИЯ

andnbsp;

Чертеж
