BQ294701DSGR - Защита литий-ионных аккумуляторов с обнаружением перенапряжения/пониженного напряжения 2 элемента, ток 1 мкА, диапазон 3,6 В - 10 В, время отклика 1 мс, тепловое отключение и корпус DSBGA

BQ294701DSGR - Защита Li-Ion аккумуляторов с обнаружением перенапряжения/пониженного напряжения, 2 элемента, ток 1 мкА, диапазон 3,6 В - 10 В, время отклика 1 мс, тепловое отключение и корпус DSBGA

Особенности

• Защита от перенапряжения для 2-, 3- и 4-элементных батарей

• Программируемый внешним конденсатором таймер задержки

• Заводская установка порога OVP (диапазон порогов от 3,85 В до 4,6 В)

• Варианты выхода: активный высокий или открытый сток активный низкий

• Высокоточная защита от перенапряжения: ±10 мВ

• Низкое энергопотребление ICC ≈ 1 мкА (VCELL(ALL) < VPROTECT)

• Низкий ток утечки на вход элемента < 100 нА

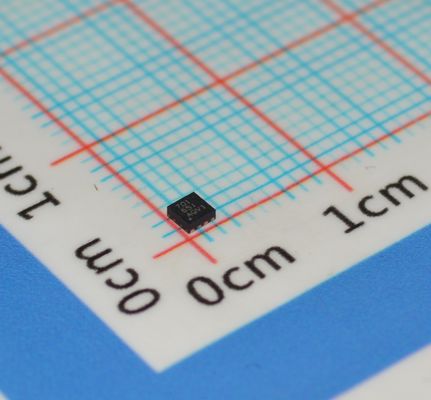

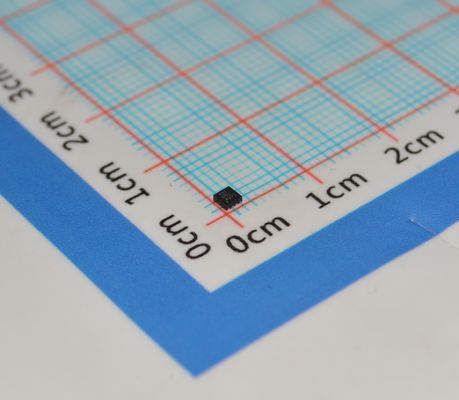

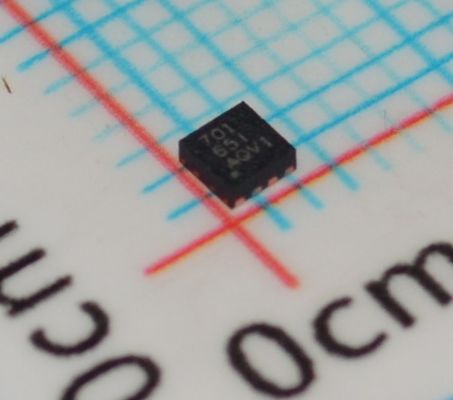

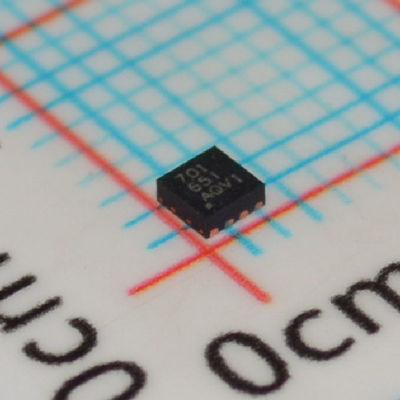

• Малый размер корпуса – 8-контактный WSON (2,00 мм x 2,00 мм)

Применение

• Ноутбуки

• Резервное питание от батареи ИБП

Описание

Семейство BQ2947 представляет собой монитор и защиту от перенапряжения для систем аккумуляторных батарей Li-Ion. Каждый элемент контролируется независимо на предмет перенапряжения.

В устройстве BQ2947 внешний таймер задержки запускается при обнаружении перенапряжения на любом элементе. По истечении времени таймера задержки выход переходит в активное состояние (высокое или низкое, в зависимости от конфигурации). Функция внешнего таймера задержки также включает в себя возможность обнаружения обрыва или короткого замыкания конденсатора задержки на выводе CD, что аналогичным образом активирует драйвер выхода в состоянии перенапряжения.

Для более быстрого тестирования на производственной линии устройство BQ2947 предоставляет режим тестирования заказчиком с уменьшенным временем задержки 67.

ИНФОРМАЦИЯ

Чертеж
