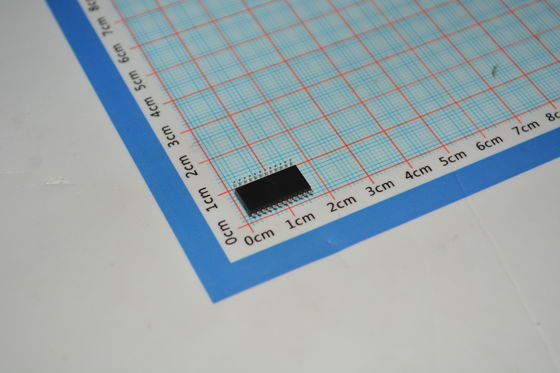

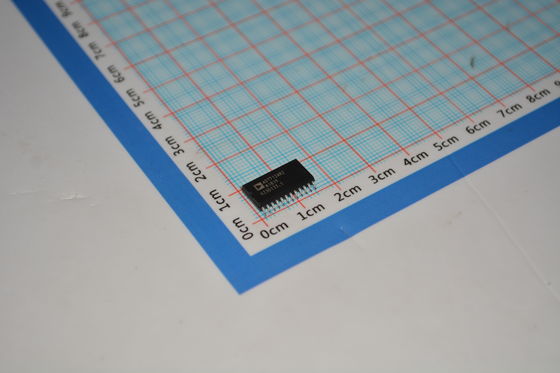

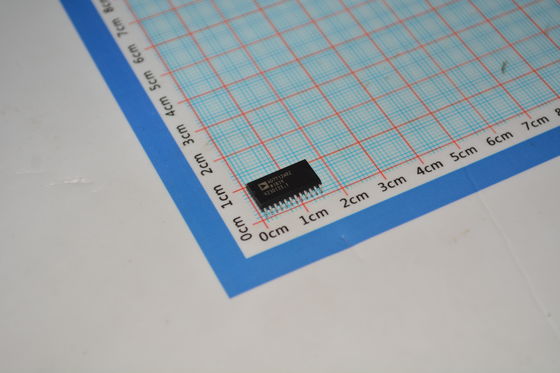

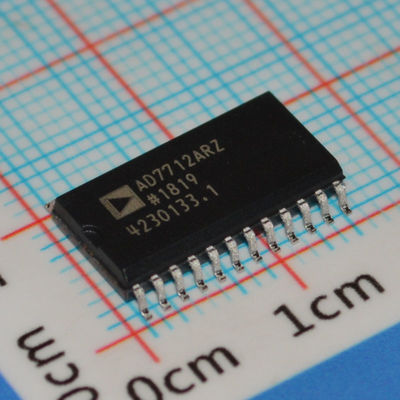

AD7712ARZ 24-разрядный Σ-Δ АЦП с малошумящим встроенным PGA, работающий от 5 В/3 В, высокая точность, гибкая фильтрация и низкое энергопотребление для прецизионного зондирования

AD7712ARZ 24-разрядный andSigma;-andDelta; АЦП с малошумящим встроенным PGA, питание 5 В/3 В, высокая точность, гибкая фильтрация и низкое энергопотребление для прецизионного измерения

andnbsp;

ОСОБЕННОСТИ

АЦП с балансировкой заряда

24 бита, отсутствие пропущенных кодов

Нелинейность 0,0015%

Аналоговые входные каналы высокого и низкого уровня

Программируемое усиление для обоих входов

andnbsp; Усиление от 1 до 128

andnbsp; Дифференциальный вход для канала низкого уровня

Фильтр нижних частот с программируемыми частотами среза

Возможность чтения/записи коэффициентов калибровки

Двунаправленный последовательный интерфейс микроконтроллера

Опция внутреннего/внешнего опорного напряжения

Работа от одного или двух источников питания

Низкое энергопотребление (типовое значение 25 мВт) с режимом пониженного энергопотребления

andnbsp; (типовое значение 100 мкВт)

andnbsp;

ПРИМЕНЕНИЯ

Управление технологическими процессами

Интеллектуальные передатчики

Портативные промышленные приборы

andnbsp;

ОПИСАНИЕ

AD7712 - это законченный аналоговый интерфейс для низкочастотных измерительных приложений. Устройство имеет два аналоговых входных канала и принимает либо сигналы низкого уровня непосредственно от преобразователя, либо сигналы высокого уровня (andplusmn;4 ВREF), и выдает последовательное цифровое слово. В нем используется метод сигма-дельта преобразования для достижения производительности до 24 бит без пропущенных кодов. Сигнал входного сигнала низкого уровня подается на запатентованный программируемый усилитель с регулируемым коэффициентом усиления, основанный на аналоговом модуляторе. Аналоговый входной сигнал высокого уровня ослабляется перед подачей на тот же модулятор. Выход модулятора обрабатывается встроенным цифровым фильтром. Первая полоса этого цифрового фильтра может быть запрограммирована через встроенный регистр управления, что позволяет регулировать частоту среза фильтра и время установления.

Обычно один из каналов будет использоваться в качестве основного канала, а второй канал будет использоваться в качестве вспомогательного входа для периодического измерения второго напряжения. Устройство может работать от одного источника питания (путем подключения вывода VSS к AGND) при условии, что входные сигналы на аналоговом входе низкого уровня более положительны, чем andndash;30 мВ. Подключив вывод VSS отрицательно, устройство может преобразовывать сигналы до andndash;VREF на этом входе низкого уровня. Этот вход низкого уровня, а также вход опорного напряжения, имеют дифференциальную входную способность.

AD7712 идеально подходит для использования в интеллектуальных системах на основе микроконтроллеров. Выбор входного канала, настройки усиления и полярность сигнала могут быть настроены программно с использованием двунаправленного последовательного порта. AD7712 также содержит опции самокалибровки, системной калибровки и фоновой калибровки и позволяет пользователю читать и записывать встроенные регистры калибровки.

КМОП-конструкция обеспечивает низкое рассеивание мощности, а аппаратно-программируемый режим пониженного энергопотребления снижает потребление энергии в режиме ожидания до всего лишь 100 andmicro;Вт (типовое значение). Устройство доступно в 24-выводном пластиковом и герметичном корпусе с двумя рядами выводов (DIP) шириной 0,3 дюйма, а также в 24-выводном малогабаритном корпусе (SOIC).

andnbsp;

ИНФОРМАЦИЯ

andnbsp;

Чертеж
