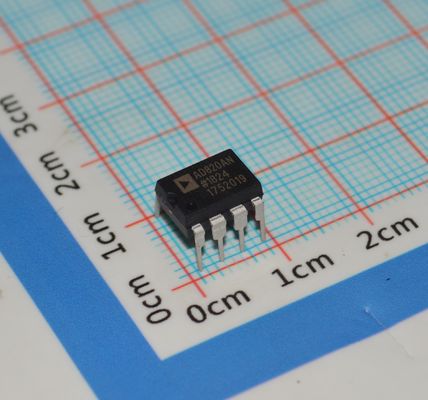

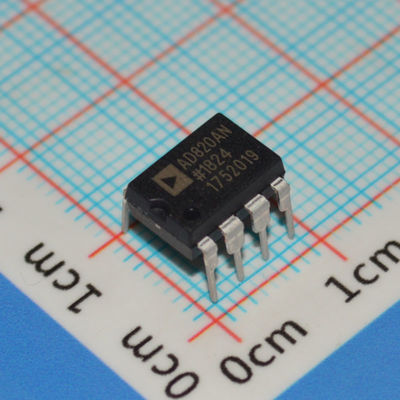

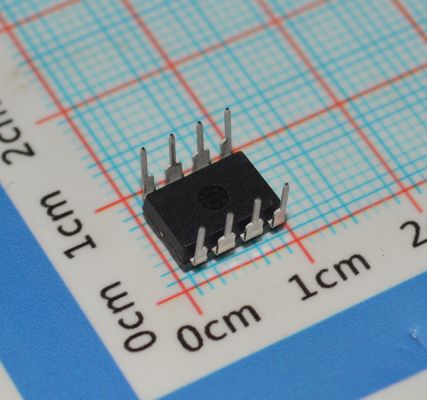

AD820AN Операционный усилитель 5 МГц полоса пропускания 16 В/мкс скорость нарастания Одно/Двухполярное питание Низкий ток 1,8 мА Rail-to-Rail выход -40°C~125°C 8-выводный DIP/SOIC промышленный класс

AD820AN Операционный усилитель, полоса пропускания 5 МГц, скорость нарастания 16 В/andmicro;с, одно/двухполярное питание, низкий ток 1,8 мА, выход Rail-to-Rail, -40anddeg;C~125anddeg;C, 8-выводный DIP/SOIC, промышленный класс

andnbsp;

ОСОБЕННОСТИ

Работа от одного источника питания

andnbsp; Выходное напряжение от шины до шины

andnbsp; Диапазон входного напряжения простирается ниже земли

andnbsp; Возможность работы от одного источника питания от 5 В до 30 В

andnbsp; Возможность работы от двух источников питания от andplusmn;2,5 В до andplusmn;15 В

Отличная нагрузочная способность

andnbsp; Работа с емкостной нагрузкой до 350 пФ

andnbsp; Минимальный выходной ток 15 мА

Отличные характеристики переменного тока при низком энергопотреблении

andnbsp; Максимальный ток покоя 800 andmu;A

andnbsp; Ширина полосы усиления по единице: 1,8 МГц

andnbsp; Скорость нарастания 3 В/andmicro;с

Отличные характеристики постоянного тока

andnbsp; Максимальное входное напряжение смещения 800 andmu;В

andnbsp; Типичный дрейф напряжения смещения 2 andmu;В/anddeg;C

andnbsp; Максимальный входной ток смещения 25 пА

Низкий шум: 13 нВ/andradic;Гц при 10 кГц

andnbsp;

ПРИМЕНЕНИЯ

Прецизионные приборы с батарейным питанием

Предусилители фотодиодов

Активные фильтры

Системы сбора данных от 12 до 14 бит

Медицинские приборы

Маломощные источники опорного напряжения и регуляторы

andnbsp;

ОПИСАНИЕ

AD820 - это прецизионный операционный усилитель с низким энергопотреблением и полевым входом, который может работать от одного источника питания от 5 В до 36 В или от двух источников питания andplusmn;2,5 В до andplusmn;18 В. Он имеет возможность работы от одного источника питания, при этом диапазон входного напряжения простирается ниже отрицательной шины, что позволяет AD820 обрабатывать входные сигналы ниже земли в режиме работы от одного источника питания. Выходное напряжение достигает 10 мВ от каждой шины, обеспечивая максимальный динамический диапазон выхода.

Напряжение смещения 800 andmu;В (максимум), дрейф напряжения смещения 2 andmu;В/anddeg;C (типичный), типичные входные токи смещения ниже 25 пА и низкий входной шум обеспечивают точность постоянного тока с импедансом источника до 1 ГОм. Ширина полосы усиления по единице 1,8 МГц, КНИ -93 дБ при 10 кГц и скорость нарастания 3 В/andmicro;с обеспечиваются при низком токе потребления 800 andmu;A. AD820 управляет емкостной нагрузкой до 350 пФ и обеспечивает минимальный выходной ток 15 мА. Это позволяет усилителю обрабатывать широкий диапазон условий нагрузки. Эта комбинация характеристик переменного и постоянного тока, а также выдающаяся нагрузочная способность, делает его исключительно универсальным усилителем для пользователей с одним источником питания.

AD820 доступен в двух классах производительности. Классы A и B рассчитаны на промышленный температурный диапазон от andminus;40anddeg;C до +85anddeg;C. AD820 предлагается в трех вариантах 8-выводных корпусов: пластиковый DIP (PDIP), поверхностный монтаж (SOIC) и (MSOP).
