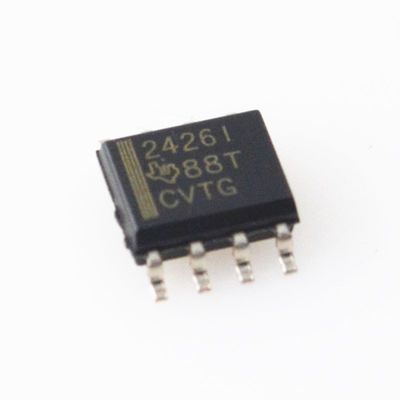

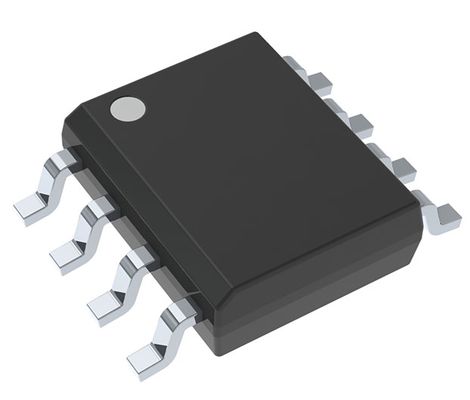

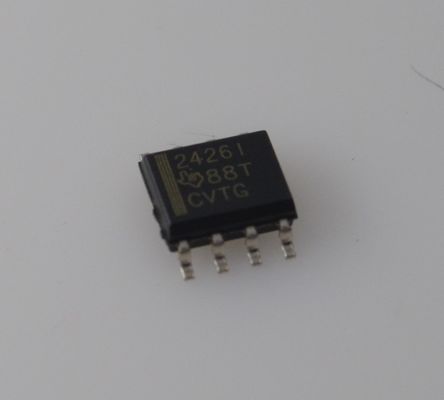

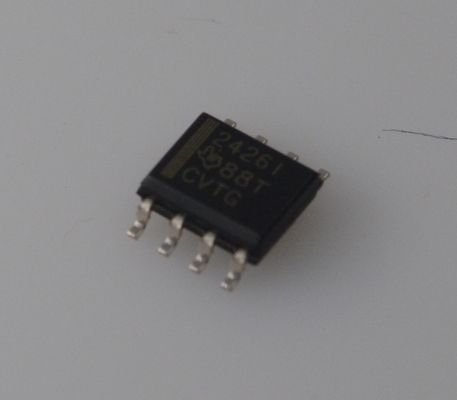

TLE2426IDR Прецизионный ИС виртуальной земли с точностью ±0,05%, выходным током 1 мА, широким диапазоном входного напряжения от 1,4 В до 40 В, низким ТК (35 ppm/°C) и защитой от короткого замыкания для однополярных систем

TLE2426IDR Прецизионный ИС виртуальной земли с точностью andplusmn;0,05%, выходным током 1 мА, широким диапазоном входного напряжения от 1,4 В до 40 В, низким ТК (35 ppm/anddeg;C) и защитой от короткого замыкания для однополярных систем

andnbsp;

Особенности

Виртуальная земля 1/2 VI для аналоговых систем

Автономный 3-выводный корпус TO-226AA

Микромощность...170 andmicro;A Тип, VI = 5 В

Широкий диапазон VI...от 4 В до 40 В

Высокая выходная мощность

andnbsp; andminus; Источник...20 мА Тип

andnbsp; andminus; Сток...20 мА Тип

Отличное регулирование выходного сигнала

andminus; andminus;45 andmicro;В Тип при IO = от 0 до andminus;10 мА

andminus; +15 andmicro;В Тип при IO = от 0 до +10 мА

Выход с низким импедансом...0,0075 Ω Тип

Вывод снижения шума (только для корпусов D, JG и P)

andnbsp;

Применения

1. Схемы с однополярным операционным усилителем
Генерирует виртуальную землю (VCC/2) для однополярных операционных усилителей (например, TLE202x, серия TLV), устраняя необходимость в двухполярном питании.
Типичные варианты использования: обработка сигналов, интерфейсы датчиков, предварительное усиление звука.

2. Системы сбора данных (DAQ)
Обеспечивает стабильную опорную точку середины диапазона для схем АЦП/ЦАП, обеспечивая биполярное изменение сигнала (например, +2,5 В от однополярного источника питания 5 В).
Типичные варианты использования: промышленные датчики, биомедицинские приборы.

3. Портативные/аккумуляторные устройства
Низкий ток покоя (400 мкА) и широкий диапазон входного напряжения (от 1,4 В до 40 В) делают его идеальным для работы от батарей с колебаниями напряжения.
Типичные варианты использования: портативные измерители, узлы беспроводных датчиков.

4. Автомобильная электроника
Соответствует требованиям AEC-Q100 для надежной работы в условиях высоких температур и вибраций, подходит для управления питанием транспортных средств и обработки сигналов датчиков.

5. Испытательное и измерительное оборудование
Высокая точность (+0,05%) и низкий температурный дрейф (35 ppm/anddeg;C) обеспечивают стабильные опорные напряжения в мультиметрах, осциллографах и других прецизионных приборах.

andnbsp;

Описание

В приложениях обработки сигналов, использующих один источник питания, для завершения всех аналоговых сигнальных земель требуется опорное напряжение, равное половине напряжения питания. Компания Texas Instruments представляет прецизионную виртуальную землю, выходное напряжение которой всегда равно половине входного напряжения, TLE2426 andlaquo;разделитель шины.andraquo;

Уникальное сочетание высокопроизводительного, микромощного операционного усилителя и прецизионного подстроенного делителя на одном кремниевом кристалле обеспечивает точное соотношение VO/VI, равное 0,5, при поглощении и выдаче тока. TLE2426 обеспечивает выход с низким импедансом с возможностью поглощения и выдачи тока 20 мА, потребляя при этом менее 280 мкА тока питания во всем диапазоне входного напряжения от 4 В до 40 В. Разработчику не нужно платить цену с точки зрения места на плате за обычную сигнальную землю, состоящую из резисторов, конденсаторов, операционных усилителей и опорных напряжений. Производительность и точность TLE2426 доступны в простом в использовании, компактном 3-выводном корпусе LP. Для повышения производительности дополнительные 8-контактные корпуса имеют вывод снижения шума. С добавлением внешнего конденсатора (CNR) шум от пика до пика уменьшается, а подавление пульсаций сети улучшается.

Первоначальная погрешность выходного сигнала для однополярной системы 5 В или 12 В составляет менее 1% с погрешностью 3,6% во всем диапазоне входного напряжения 40 В. Подавление пульсаций превышает 12 бит точности. Независимо от того, используется ли приложение для интерфейса сбора данных, завершения аналогового сигнала или просто прецизионного опорного напряжения, TLE2426 устраняет основной источник системной ошибки.

andnbsp;

ИНФОРМАЦИЯ

andnbsp;

Чертеж
