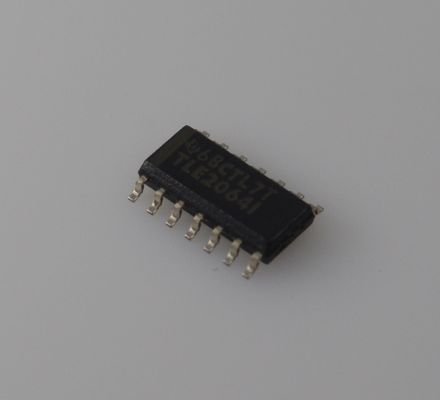

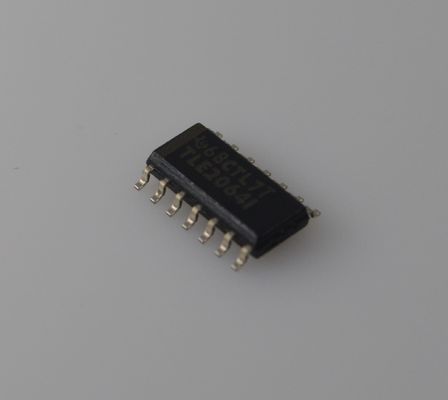

TLE2064IDR Precision Quad JFET-Input Op-Amp с полосой 10 МГц 45V/μs Slew Rate Low Noise (16nV/√Hz) ±2V to ±20V Supply EMI Hardened and Automotive Grade для высокоскоростной сигнальной кондиционирования

TLE2064IDR Прецизионный счетверенный операционный усилитель с JFET-входом, полосой пропускания 10 МГц, скоростью нарастания 45 В/andmicro;с, низким уровнем шума (16 нВ/andradic;Гц), питанием andplusmn;2 В to andplusmn;20 В, защитой от ЭМИ и автомобильным классом для высокоскоростной обработки сигналов

andnbsp;

Особенности

andbull; В 2 раза большая полоса пропускания (2 МГц) по сравнению с операционными усилителями TL06x и TL03x

andbull; Низкий ток потребления: 290andmu;A/Ch (типичный)

andbull; Встроенная подстройка напряжения смещения для улучшения характеристик постоянного тока

andbull; Высокий выходной ток, указанный для нагрузки 100Ω

andbull; Более низкий уровень шума по сравнению с предыдущими поколениями маломощных BiFET

andnbsp;

Применения

andbull; Полное цифровое управление двигателем

andbull; Блок управления полетом

andbull; Модуль аналогового ввода

andnbsp;

Описание

Серия маломощных операционных усилителей с JFET-входом TLE206x удваивает полосу пропускания предыдущего поколения семейств BiFET TL06x и TL03x без существенного увеличения энергопотребления. Процесс Texas Instruments Excalibur также обеспечивает более низкий уровень шума, чем TL06x и TL03x. Встроенная Zener-подстройка напряжения смещения обеспечивает прецизионные классы для приложений с прямой связью по постоянному току. Устройства TL206x совместимы по выводам с другими BiFET Texas Instruments, в том смысле, что устройства можно использовать для удвоения полосы пропускания схем TL06x и TL03x или для снижения энергопотребления схем TL05x, TL07x и TL08x почти на 90%.

Операционные усилители BiFET обладают изначально более высоким входным импедансом транзисторов с JFET-входом, не жертвуя выходным током, связанным с биполярными усилителями. Эти особенности устройства предназначены для сопряжения с датчиками с высоким импедансом или низкоуровневыми сигналами переменного тока. Устройства также имеют изначально лучшую реакцию на переменный ток, чем биполярные или КМОП-устройства с сопоставимым энергопотреблением. Семейство TLE206x имеет схему высокого выходного тока, способную управлять нагрузками 100Ω при напряжении питания всего andplusmn;5 В. Это делает их уникально подходящими для управления нагрузками трансформаторов в модемах и других приложениях, требующих хороших характеристик переменного тока, низкой мощности и высокого выходного тока.

Поскольку операционные усилители BiFET предназначены для использования с двойным источником питания, необходимо соблюдать пределы входного напряжения синфазного сигнала и размах выходного сигнала при работе от одного источника питания. Требуется смещение входного сигнала по постоянному току, и нагрузки должны быть подключены к узлу виртуальной земли на середине питания. Интегрированный генератор виртуальной земли Texas Instruments TLE2426 полезен при работе усилителей BiFET от одного источника питания.

TLE206x полностью специфицированы при andplusmn;15 В и andplusmn;5 В. Для работы в низковольтных или однополярных системах рекомендуется использовать семейства операционных усилителей Texas Instruments LinCMOS (префиксы TLC- и TLV-). При переходе от усилителей BiFET к КМОП-усилителям особое внимание следует уделять требованиям к скорости нарастания и полосе пропускания, а также к выходной нагрузке. Операционные усилители Texas Instruments TLV2432 и TLV2442 CMOS являются отличным выбором для рассмотрения.

andnbsp;

ИНФОРМАЦИЯ

andnbsp;

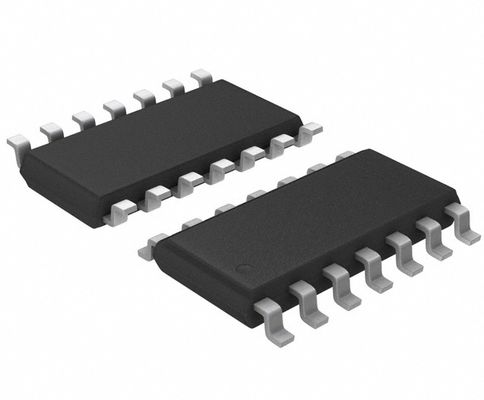

Чертеж
