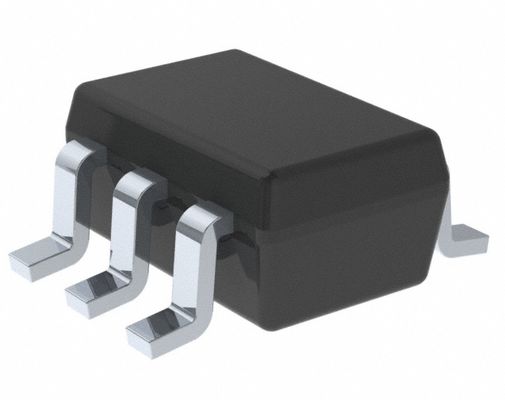

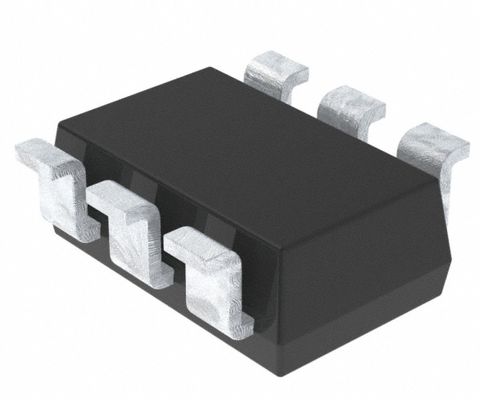

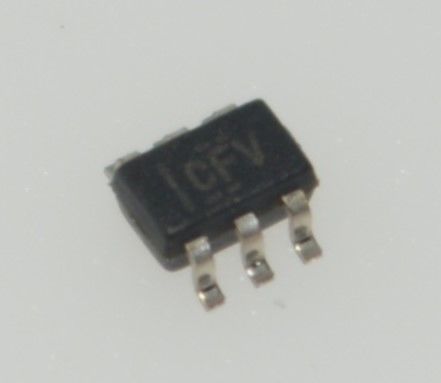

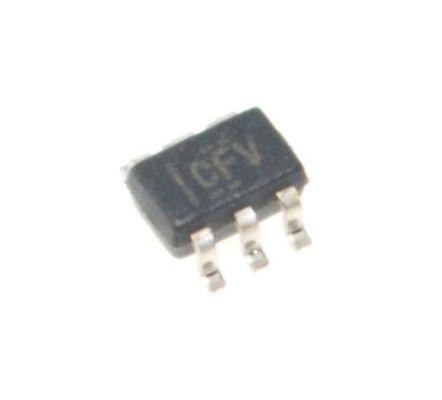

INA214AIDCKR 26V Прецизионный потоковой шунтовый монитор 100μV Оффсет SC70-6 Пакет Широкий диапазон 2,7-26V Низкий диапазон 85μA IQ Двустороннее сенсирование - идеально подходит для управления батареей / питанием

INA214AIDCKR 26V Прецизионный монитор токового шунта, смещение 100 мкВ, корпус SC70-6, широкий диапазон 2,7-26 В, низкий ток покоя 85 мкА, двунаправленное измерение - идеально подходит для управления батареями/питанием

Особенности

• Обновленный формат для соответствия новому макету и потоку TI. Таблицы, рисунки и перекрестные ссылки используют новую последовательность нумерации во всем документе. Широкий диапазон синфазного напряжения: от -0,3 В до 26 В

• Напряжение смещения: ±35 мкВ (максимум, INA210) (обеспечивает падение напряжения на шунте 10 мВ при полной шкале)

• Точность:

– Погрешность усиления (максимум при изменении температуры):

  • ±0,5% (версия C)

  • ±1% (версии A и B)

– Дрейф смещения 0,5 мкВ/°C (максимум)

– Дрейф усиления 10 ppm/°C (максимум)

• Выбор усиления:

– INA210: 200 В/В

– INA211: 500 В/В

– INA212: 1000 В/В

– INA213: 50 В/В

– INA214: 100 В/В

– INA215: 75 В/В

• Ток покоя: 100 мкА (максимум)

• Корпуса SC70 и Thin UQFN: все модели

Применения

• Ноутбуки

• Сотовые телефоны

• Телекоммуникационное оборудование

• Управление питанием

• Зарядные устройства

Описание

INA21x - это мониторы токового шунта с выходным напряжением (также называемые усилителями измерения тока), которые обычно используются для защиты от перегрузки по току, прецизионного измерения тока для оптимизации системы или в цепях обратной связи с замкнутым контуром. Эта серия устройств может измерять падение напряжения на шунтах при синфазных напряжениях от -0,3 В до 26 В, независимо от напряжения питания. Доступны шесть фиксированных усилений: 50 В/В, 75 В/В, 100 В/В, 200 В/В, 500 В/В или 1000 В/В. Низкое смещение архитектуры с нулевым дрейфом позволяет измерять ток с максимальным падением напряжения на шунте всего 10 мВ при полной шкале.

Эти устройства работают от однополярного источника питания 2,7 В - 26 В, потребляя максимум 100 мкА тока питания. Все версии рассчитаны на расширенный диапазон рабочих температур (от -40°C до +125°C) и предлагаются в корпусах SC70 и UQFN.

ИНФОРМАЦИЯ

Чертеж
