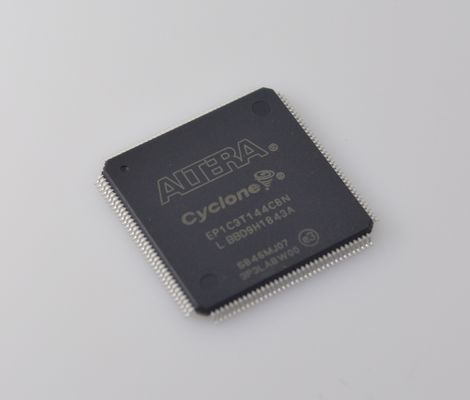

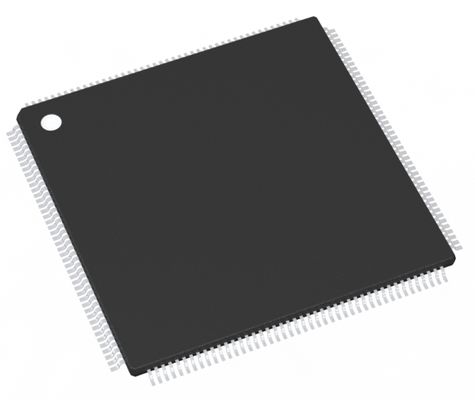

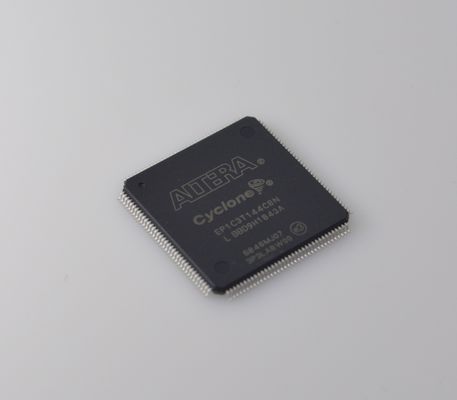

EP1C3T144C8N Cyclone FPGA с 2910 LE, 144-выводный TQFP, 3,3 В, встроенная PLL, низкая стоимость и гибкий ввод/вывод для встраиваемого управления и прототипирования

EP1C3T144C8N Cyclone FPGA с 2910 LE, 144-контактный TQFP, 3,3 В, встроенный PLL, низкая стоимость и гибкий ввод/вывод для встроенного управления и прототипирования

Особенности

■ От 2910 до 20 060 LE, см. таблицу 1–1

■ До 294 912 бит ОЗУ (36 864 байта)

■ Поддержка конфигурации через недорогое последовательное конфигурационное устройство

■ Поддержка стандартов ввода/вывода LVTTL, LVCMOS, SSTL-2 и SSTL-3

■ Поддержка стандарта PCI 66 и 33 МГц, 64 и 32 бит

■ Поддержка высокоскоростного (640 Мбит/с) ввода/вывода LVDS

■ Поддержка низкоскоростного (311 Мбит/с) ввода/вывода LVDS

■ Поддержка ввода/вывода RSDS 311 Мбит/с

■ До двух PLL на устройство обеспечивают умножение тактовой частоты и сдвиг фазы

■ До восьми глобальных тактовых линий с шестью тактовыми ресурсами, доступными на блок логических массивов (LAB)

■ Поддержка внешней памяти, включая DDR SDRAM (133 МГц), FCRAM и SDRAM с однократной скоростью передачи данных (SDR)

■ Поддержка нескольких ядер интеллектуальной собственности (IP), включая функции Alteraandreg; MegaCoreandreg; и мегафункции Altera Megafunctions Partners Program (AMPPSM).

Описание

Устройства Cycloneandreg; содержат двумерную архитектуру на основе строк и столбцов для реализации пользовательской логики. Межсоединения столбцов и строк с различными скоростями обеспечивают межсоединения сигналов между LAB и встроенными блоками памяти.

Логический массив состоит из LAB, по 10 LE в каждом LAB. LE - это небольшая единица логики, обеспечивающая эффективную реализацию пользовательских логических функций. LAB сгруппированы в строки и столбцы по всему устройству. Устройства Cyclone варьируются от 2910 до 20 060 LE.

Блоки M4K RAM представляют собой настоящие двухпортовые блоки памяти с 4K битами памяти плюс четность (4608 бит). Эти блоки обеспечивают выделенную двухпортовую, простую двухпортовую или однопортовую память шириной до 36 бит со скоростью до 250 МГц. Эти блоки сгруппированы в столбцы по всему устройству между определенными LAB. Устройства Cyclone предлагают от 60 до 288 Кбит встроенной ОЗУ.

Каждый вывод ввода/вывода устройства Cyclone питается от элемента ввода/вывода (IOE), расположенного на концах строк и столбцов LAB по периферии устройства. Выводы ввода/вывода поддерживают различные однополярные и дифференциальные стандарты ввода/вывода, такие как стандарт PCI 66 и 33 МГц, 64 и 32 бит, а также стандарт ввода/вывода LVDS со скоростью до 640 Мбит/с. Каждый IOE содержит двунаправленный буфер ввода/вывода и три регистра для регистрации входных, выходных и сигналов разрешения вывода. Выводы DQS, DQ и DM двойного назначения вместе с цепочками задержки (используемыми для фазового выравнивания сигналов DDR) обеспечивают поддержку интерфейса с внешними устройствами памяти, такими как DDR SDRAM и устройства FCRAM со скоростью до 133 МГц (266 Мбит/с).

Устройства Cyclone обеспечивают глобальную тактовую сеть и до двух PLL. Глобальная тактовая сеть состоит из восьми глобальных тактовых линий, которые проходят по всему устройству. Глобальная тактовая сеть может обеспечивать тактовые сигналы для всех ресурсов внутри устройства, таких как IOE, LE и блоки памяти. Глобальные тактовые линии также могут использоваться для управляющих сигналов. PLL Cyclone обеспечивают тактирование общего назначения с умножением тактовой частоты и сдвигом фазы, а также внешние выходы для поддержки высокоскоростного дифференциального ввода/вывода.
