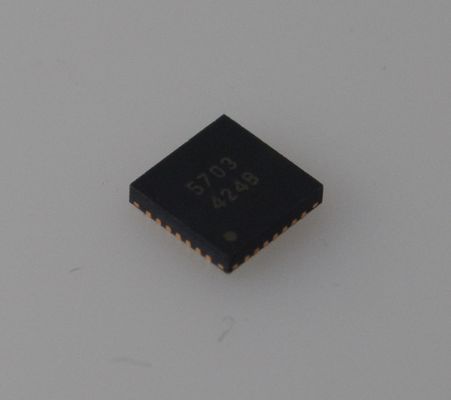

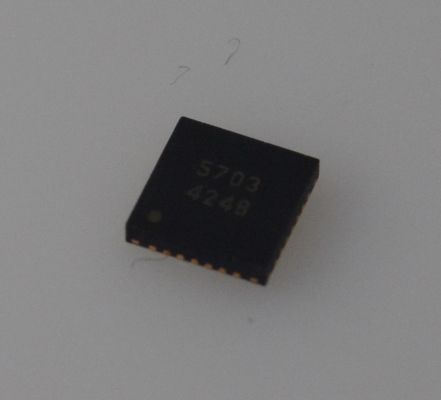

AK5703EN 24-разрядный стерео АЦП 192 кГц с малошумящим микрофонным предусилителем с высоким SNR (114 дБ), цифровым AGC, интерфейсом I2S и низким энергопотреблением для профессионального аудио и IoT

AK5703EN 24-битный 192 кГц стерео АЦП с низким уровнем шума, высоким SNR (114 дБ), микрофонным предусилителем, цифровым АРУ, интерфейсом I2S и низким энергопотреблением для профессионального аудио и IoT

andnbsp;

ОСОБЕННОСТИ

1. Функция записи

andnbsp; - 4-канальный АЦП

andnbsp; - Полностью дифференциальный или однополярный вход

andnbsp; - Микрофонный усилитель (+36 дБ/+30 дБ/+24 дБ/+18 дБ/+15 дБ/+12 дБ/+8 дБ/0 дБ)

andnbsp; - Входное напряжение: 1,8 В пик-пик при AVDD=3,0 В (= 0,6 x AVDD)

andnbsp; - Характеристики АЦП:

andnbsp; andnbsp; S/(N+D): 85 дБ, DR, S/N: 96 дБ при MGAIN=0 дБ, однополярный вход

andnbsp; andnbsp; S/(N+D): 78 дБ, DR, S/N: 83 дБ при MGAIN=+30 дБ, полностью дифференциальный вход

andnbsp; - Цифровой HPF для подавления смещения по постоянному току (fc=3,4 Гц при fs=44,1 кГц)

andnbsp; - Коррекция чувствительности микрофона (+3 дБ  3 дБ, шаг 0,75 дБ)

andnbsp; - Цифровое АРУ (автоматическая регулировка усиления)

andnbsp; - Цифровая регулировка громкости на входе (+36 дБ  52,5 дБ, шаг 0,375 дБ, отключение звука)

andnbsp; - Программируемая задержка выходных данных

andnbsp; Время задержки: от 0 до 64/64fs (шаг 1/64fs)

2. Частота дискретизации:

andnbsp; - Режим PLL Slave (вывод BICK): 8 кГц  48 кГц

andnbsp; - Режим PLL Slave (вывод MCKI): 8 кГц, 11,025 кГц, 12 кГц, 16 кГц, 22,05 кГц, 24 кГц, 32 кГц, 44,1 кГц, 48 кГц

andnbsp; - Режим PLL Master: 8 кГц, 11,025 кГц, 12 кГц, 16 кГц, 22,05 кГц, 24 кГц, 32 кГц, 44,1 кГц, 48 кГц

andnbsp; - Режим EXT Master/Slave: 8 кГц  48 кГц (256fs), 8 кГц  24 кГц (512fs), 8 кГц  12 кГц (1024fs)

3. Тактовый сигнал PLL на входе:

andnbsp; - Вывод MCKI: 27 МГц, 26 МГц, 24 МГц, 19,2 МГц, 13,5 МГц, 13 МГц, 12,288 МГц, 12 МГц, 11,2896 МГц

andnbsp; - Вывод BICK: 32fs/64fs

4. Режим Master/Slave

5. Формат аудиоинтерфейса: MSB First, 2's complement - 24/16-бит MSB justified, 24/16-бит I2S, режим TDM

6. P I/F: 3-проводное последовательное управление или шина I2C (версия 1.0, режим 400 кГц)

7. Электропитание:

andnbsp; - AVDD: 2,4 ~ 3,6 В

andnbsp; - DVDD: 1,6 ~ 1,98 В

andnbsp; - TVDD: 1,6 или (DVDD-0,2) ~ 3,6 В

8. Ток потребления: 9,0 мА (режим EXT Slave)

9. Ta = 30  85C

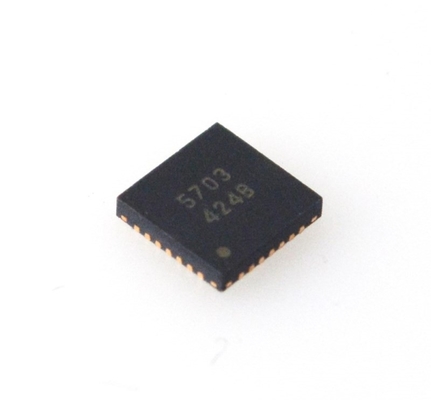

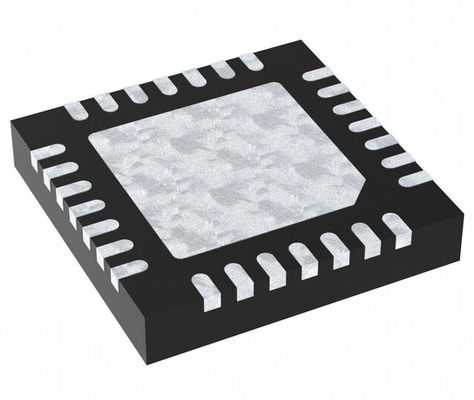

10. Корпус: 28-выводной QFN (4 мм x 4 мм, шаг 0,4 мм)

andnbsp;

ОПИСАНИЕ

AK5703 - это 4-канальный 24-битный аналого-цифровой преобразователь с программируемыми микрофонными усилителями и схемой АРУ (автоматической регулировки усиления). Он предназначен для применения в микрофонных массивах для потребительских устройств. Встроенная ФАПЧ работает от широкого спектра тактовых сигналов, обеспечивая высокую гибкость конструкции. Выходы питания микрофона включены для смещения внешних микрофонов. Достигается широкий динамический диапазон, 83 дБ при настройке усиления микрофона +30 дБ. AK5703 выпускается в компактном 28-выводном корпусе QFN.

andnbsp;

ПРИМЕНЕНИЕ

Профессиональное аудиооборудование

Записывающие устройства (портативные рекордеры, цифровые аудиорекордеры)

Микрофонные массивы (конференц-системы, устройства распознавания голоса)

Микшеры и аудиоинтерфейсы (USB/корпусное аудиооборудование

cпотребительские аудиопродукты

Высококачественные наушники/USB-микрофоны (игры, прямая трансляция, создание контента)

Умные колонки (высококачественный захват голоса)

Портативные музыкальные плееры (поддержка Hi-Res audio)

Голосовое взаимодействие и устройства IoT

Системы умного дома (голосовые помощники, умные концентраторы)

Автомобильные голосовые системы (шумоподавление, дальний захват)

Беспроводные микрофоны (микрофоны для караоке, микрофоны для потоковой передачи)

Системы вещания и конференций

Конференц-микрофоны (всенаправленный/направленный захват)

Запись вещательного качества (подкастинг, радио)
