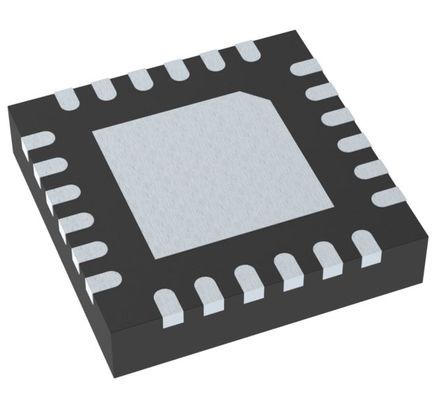

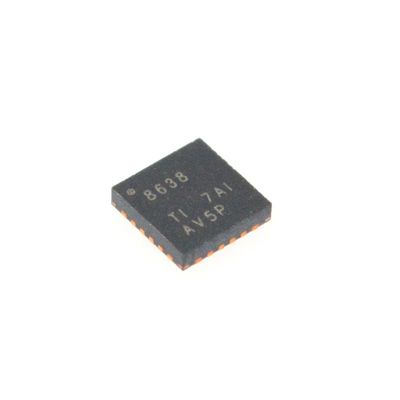

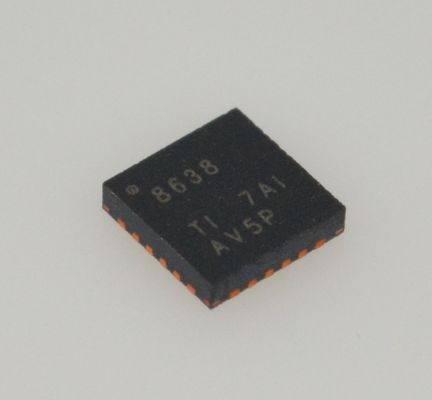

ADS8638SRGET 16-разрядный 500kSPS 8-канальный АЦП SAR с низким уровнем шума, высокой точностью, интерфейсом SPI, широким диапазоном питания и надежной производительностью для промышленных приложений

ADS8638SRGET 16-разрядный 500kSPS 8-канальный SAR АЦП с низким уровнем шума, высокой точностью, интерфейсом SPI, широким диапазоном питания и надежной производительностью для промышленных приложений

andnbsp;

ОСОБЕННОСТИ

Выбираемый диапазон входного сигнала:

andnbsp; andplusmn;10 В, andplusmn;5 В, +2,5 В, от 0 В до 10 В или от 0 В до 5 В

andnbsp; До andplusmn;12 В с внешней опорой

Отсутствие латентности преобразования до 1MSPS

Выдающаяся производительность:

andnbsp; 12 бит без пропущенных кодов

andnbsp;andnbsp;INL: +O.9LSB

andnbsp;andnbsp;SNR: 71,8 дБ

Высокая интеграция:

andnbsp;andnbsp;4- или 8-канальный входной мультиплексор

andnbsp;andnbsp;Датчик температуры

andnbsp; Внутренний источник опорного напряжения

andnbsp; Пороговые значения сигнализации для каждого канала

Низкое энергопотребление:

andnbsp;andnbsp;14,45 мВт при 1MSPS

andnbsp; 5,85 мВт при 0,1MSPS
andnbsp; Гибкий режим пониженного энергопотребления

Последовательный интерфейс, совместимый с SPi

Расширенный температурный диапазон:

andnbsp; от -40'C до +125anddeg;C

Малый размер: корпус QFN 4 мм x 4 мм

andnbsp;

ОПИСАНИЕ

ADS8634 и ADS8638 (ADS8634/8) представляют собой 12-разрядные аналого-цифровые преобразователи (АЦП), способные измерять входные сигналы до +10 В при 1MSPS. Используя ядро последовательного приближения (SAR), эти АЦП обеспечивают входной каскад выборки-хранения без задержек при преобразовании. ADS8634 включает в себя входной мультиплексор (mux) для измерения до четырех входных сигналов. ADS8638 может измерять до восьми входных сигналов

В дополнение к входному мультиплексору, ADS8634/8 оснащены внутренним датчиком температуры, источником опорного напряжения и цифровым компаратором для установки пороговых значений сигнализации для каждого входа; следовательно, требуется минимальное количество внешних компонентов. Интерфейс, совместимый с ASPl, обеспечивает простоту связи и управления. Цифровое питание работает от 5 В вплоть до 1,8 В для прямого подключения к широкому спектру процессоров и контроллеров.

Идеально подходит для требовательных промышленных измерительных приложений, ADS8634/8 полностью специфицированы в расширенном промышленном температурном диапазоне от -40*C до +125anddeg;C и доступны в небольшом форм-факторе QFN-24.

andnbsp;

ПРИМЕНЕНИЯ

andbull; Управление промышленными процессами (PLC)

andbull; Системы сбора данных

andbull; Высокоскоростные системы с обратной связью

andbull; Цифровые источники питания

andnbsp;
