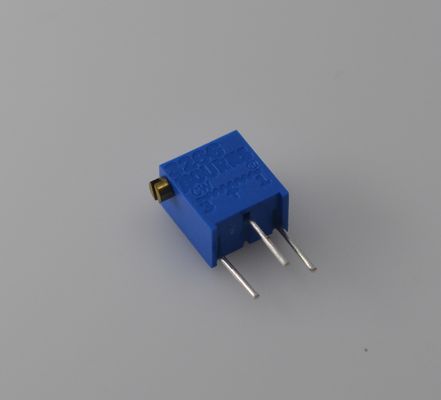

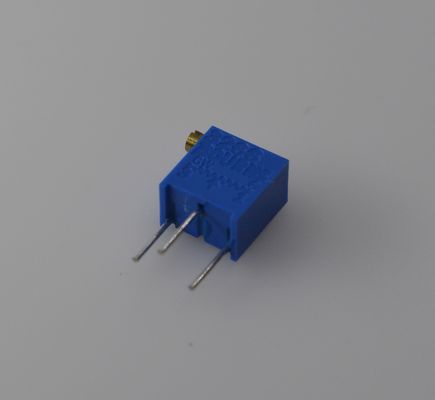

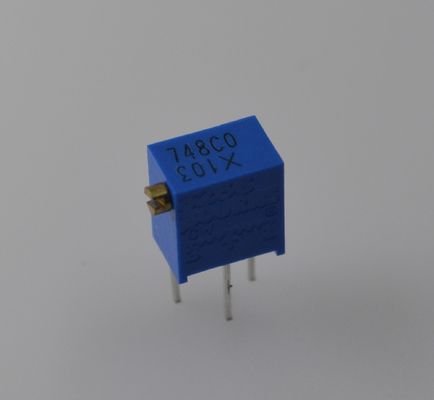

3266X-1-103LF 10KΩ Тримпот 1/4 Вт Мощность 300 В Рейтинг ± 10% Толерантность Сермет Строительство ПК Монтаж Надежная регулировка для точных схем

3266X-1-103LF 10 кОм Триммерный потенциометр 1/4 Вт Мощность 300 В Номинальное значение andplusmn;10% Допуск Керамическое исполнение Монтаж на печатную плату Надежная регулировка для прецизионных схем

andnbsp;

Особенности

■ Многооборотный / Керамический / Промышленный / Герметичный

■ Стойки позволяют тщательно промывать печатную плату

■ Доступна ленточная и катушечная упаковка

■ Доступна версия, соответствующая требованиям RoHS*

andnbsp;

ОПИСАНИЕ

Электрические характеристики

Стандартный диапазон сопротивления .........................от 10 Ом до 1 мегаом (см. таблицу стандартных сопротивлений)

Допуск по сопротивлению .............andplusmn;10 % стандарт.

Абсолютное минимальное сопротивление .............................1 % или 2 Ом макс. (в зависимости от того, что больше)

Изменение контактного сопротивления ..........................3,0 % или 3 Ом макс. (в зависимости от того, что больше)

Регулировка делителя напряжения ........................andplusmn;0,02 %

Реостат ..................................andplusmn;0,05 %

Разрешение.....................................Бесконечное

Сопротивление изоляции ...............500 В постоянного тока 1000 мегаом мин.

Диэлектрическая прочность на уровне моря ...............................600 В переменного тока 80 000

Футы ............................250 В переменного тока Эффективный ход ..................12 оборотов номинально

Экологические характеристики

Номинальная мощность (макс. 300 В) 70 anddeg;C .....................................0,25 Вт

125 anddeg;C ........................................0 Вт

Диапазон температур ....от -55 anddeg;C до +125 anddeg;C

Температурный коэффициент ....andplusmn;100 PPM/anddeg;C

Испытание на герметичность ........................................85 anddeg;C

Влажность.........MIL-STD-202 Метод 103

96 часов (2 % andDelta;TR, 10 мегаом IR)

Вибрация .......30 G (1 % andDelta;TR; 1 % andDelta;VR)

Удар..........100 G (1 % andDelta;TR; 1 % andDelta;VR)

Срок службы при нагрузке ....1000 часов 0,25 Вт 70 anddeg;C (3 % andDelta;TR; 3 % CRV)

Срок службы при вращении.........................200 циклов (4 % andDelta;TR; 3 % или 3 Ом, в зависимости от того, что больше, CRV)

Физические характеристики

Крутящий момент..............................3,0 унции-дюйм.

макс. Механические упоры ..................Щетка холостого хода

Клеммы ........................Паяемые штырьки

Вес ......................................0,015 унции.

Маркировка ..........Торговая марка производителя, код сопротивления, схема подключения, код даты, номер модели и стиль производителя

Щетка ................50 % (Фактический TR) andplusmn;10 %

Воспламеняемость ...........................U.L. 94V-0

Стандартная упаковка ......50 шт. в тубе

Инструмент для регулировки ...............................H-90

andnbsp;

Применение

Промышленная электроника
Калибровка параметров платы управления ПЛК

Схемы обработки сигналов датчиков
Регулировка нулевой точки промышленных приборов

Бытовая электроника
Тонкая настройка тембра/громкости аудиооборудования

Регулировка параметров платы управления бытовой техники

Регулировка яркости светодиодного освещения

Оборудование связи
Согласование ВЧ-цепей базовой станции

Регулировка уровня сигнала сетевого устройства

Тестирование и измерения
Калибровка лабораторного испытательного оборудования

Регулировка компенсации пробника осциллографа

Автомобильная электроника
Настройка развлекательной системы в автомобиле

Настройка параметров модуля управления кузовом

andnbsp;
