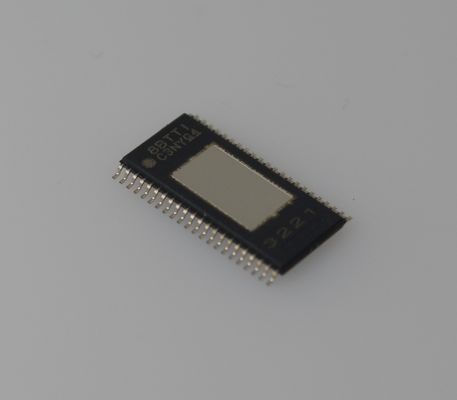

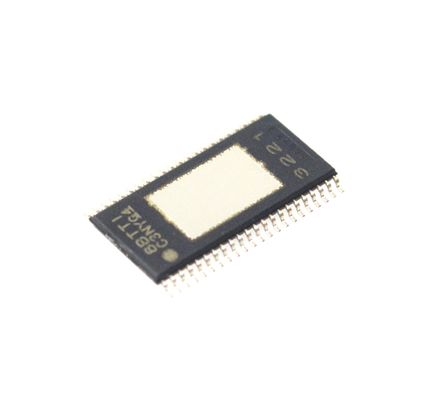

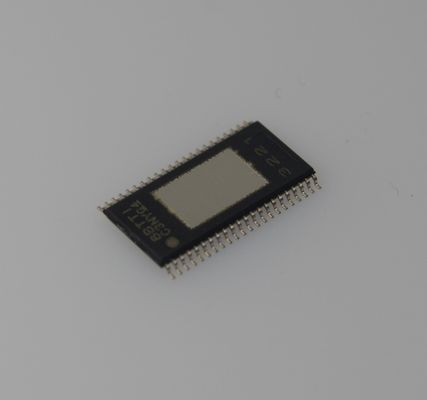

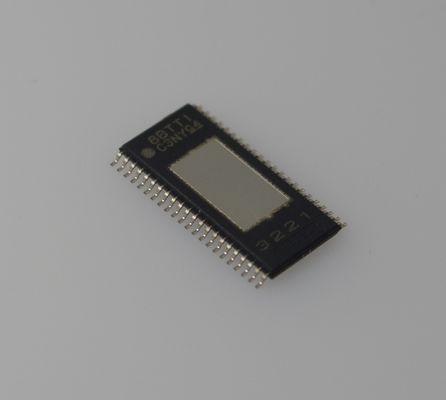

TPA3221DDVR 100 Вт стерео усилитель класса D, КПД 92%, питание 4,5-26 В, усовершенствованная защита, низкий THD+N и EMI, управление I2C для высококачественных аудиосистем

TPA3221DDVR 100W Стерео усилитель класса D, КПД 92%, питание 4,5-26 В, усовершенствованная защита, низкий THD+N и EMI, управление I2C для высококачественных аудиосистем

Особенности

• Широкий диапазон напряжения питания 7 В - 30 В

• Стерео (2 x BTL) и моно (1 x PBTL) режимы работы

• Выходная мощность при 10% THD+N

• 105 Вт стерео на 4 Ом в конфигурации BTL

• 112 Вт стерео на 3 Ом в конфигурации BTL

• 208 Вт моно на 2 Ом в конфигурации PBTL

• Выходная мощность при 1% THD+N

• 88 Вт стерео на 4 Ом в конфигурации BTL

• 100 Вт стерео на 3 Ом в конфигурации BTL

• 170 Вт моно на 2 Ом в конфигурации PBTL

• 5 В управление затвором или встроенный LDO для опциональной работы от одного источника питания

• Конструкция с обратной связью

• Ширина полосы сигнала до 100 кГц для высокочастотного контента из HD источников

• 0,02% THD+N при 1 Вт на 4 Ом

• 60 дБ PSRR (BTL, без входного сигнала)

• <75 мкВ выходного шума (A-взвешенный)

• >108 дБ SNR (A-взвешенный)

• Схемы модуляции AD или HEAD

• Режимы работы с низким энергопотреблением

• Режимы ожидания: отключение звука и < 1 мА отключение

• Схема модуляции HEAD с низким током холостого хода

• Одноканальная работа BTL

• Несколько вариантов входа для упрощения конструкции предусилителя

• Дифференциальные или несимметричные аналоговые входы

• Выбираемые усиления: 18 дБ, 24 дБ, 30 дБ, 34 дБ

• Встроенная защита: пониженное напряжение, ограничение тока цикл за циклом, короткое замыкание, обнаружение клиппинга, предупреждение о перегреве и отключение, а также защита динамиков от постоянного тока

• КПД 90% при работе класса D (4 Ом)

• Тепловая площадка расположена на нижней стороне корпуса

• Семейство устройств с совместимыми выводами, с вариантами напряжения и уровня мощности

Применения

• Динамики Bluetooth и Wi-Fi™

• Саундбары

• Сабвуферы

• Полочные стереосистемы

• Профессиональные и громкоговорители для публичных выступлений (PA)

Описание

TPA3221 - это мощный усилитель класса D, обеспечивающий эффективную работу при полной мощности, холостом ходе и в режиме ожидания. Устройство имеет обратную связь с полосой пропускания до 100 кГц, что обеспечивает низкие искажения во всей полосе частот и превосходное качество звука. Устройство работает либо с AD, либо с модуляцией HEAD (High Efficient AD mode) с низким током холостого хода и может выдавать до 2 x 105 Вт на нагрузку 4 Ом или 1 x 208 Вт на нагрузку 2 Ом.

TPA3221 имеет несимметричный или дифференциальный интерфейс аналогового входа, который поддерживает до 2 В RMS с четырьмя выбираемыми усилениями: 18 дБ, 24 дБ, 30 дБ и 34 дБ. TPA3221 также обеспечивает КПД >90%, низкое энергопотребление в режиме холостого хода (<0,25 Вт) и сверхнизкое энергопотребление в режиме ожидания (<0,1 Вт). Это стало возможным благодаря использованию MOSFET 70 мОм, оптимизированной схеме управления затвором и режимам работы с низким энергопотреблением. TPA3221 включает в себя встроенный LDO для легкой интеграции в системы с одним источником питания. Чтобы еще больше упростить конструкцию, устройство включает в себя основные функции защиты, включая пониженное напряжение, ограничение тока цикл за циклом, короткое замыкание, обнаружение клиппинга, предупреждение о перегреве и отключение, а также защиту динамиков от постоянного тока.

ИНФОРМАЦИЯ

Чертеж
