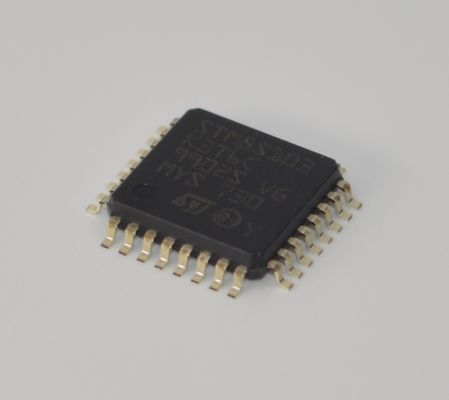

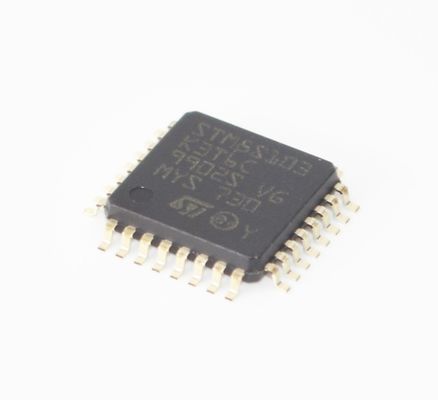

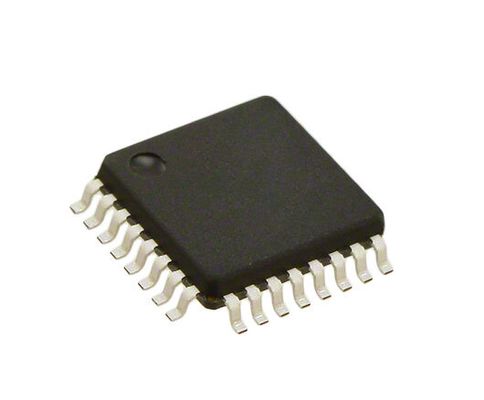

STM8S103K3T6C 8-разрядный микроконтроллер 16 МГц 8 КБ Flash 1 КБ RAM 10-битный АЦП 3 таймера UART/SPI/I2C 2.95-5.5 В 20-выводный TSSOP

STM8S103K3T6C 8-битный микроконтроллер 16 МГц, 8 КБ Flash, 1 КБ RAM, 10-битный АЦП, 3 таймера, UART/SPI/I2C, 2.95-5.5 В, 20-контактный TSSOP

andnbsp;

Особенности

Ядро

andbull; Усовершенствованное ядро STM8 с частотой 16 МГц с архитектурой Гарварда и 3-ступенчатым конвейером

andbull; Расширенный набор инструкций

Память

andbull; Память программ: 8 Кбайт Flash; сохранение данных 20 лет при 55 anddeg;C после 10 тыс. циклов

andbull; Память данных: 640 байт настоящей EEPROM; срок службы 300 тыс. циклов

andbull; RAM: 1 Кбайт

Управление тактированием, сбросом и питанием

andbull; Рабочее напряжение от 2,95 до 5,5 В

andbull; Гибкое управление тактированием, 4 источника тактирования

andnbsp; andndash; Осциллятор с низким энергопотреблением

andnbsp; andndash; Внешний вход тактирования

andnbsp; andndash; Внутренний, настраиваемый пользователем RC 16 МГц

andnbsp; andndash; Внутренний RC 128 кГц с низким энергопотреблением

andbull; Система безопасности тактирования с монитором тактирования

andbull; Управление питанием:

andnbsp; andndash; Режимы низкого энергопотребления (ожидание, активная остановка, остановка)

andnbsp; andndash; Индивидуальное отключение тактирования периферии

andbull; Постоянно активный сброс при включении и выключении питания с низким потреблением

Управление прерываниями

andbull; Вложенный контроллер прерываний с 32 прерываниями

andbull; До 27 внешних прерываний по 6 векторам

Таймеры

andbull; Усовершенствованный таймер управления: 16-битный, 4 канала CAPCOM, 3 дополнительных выхода, вставка мертвого времени и гибкая синхронизация

andbull; 16-битный таймер общего назначения с 3 каналами CAPCOM (IC, OC или PWM)

andbull; 8-битный базовый таймер с 8-битным предделителем

andbull; Таймер автоматического пробуждения

andbull; Оконный сторожевой таймер и независимые сторожевые таймеры

Интерфейсы связи

andbull; UART с выходом тактирования для синхронной работы, SmartCard, IrDA, режим LIN master

andbull; Интерфейс SPI до 8 Мбит/с

andbull; Интерфейс I2C до 400 кбит/с

Аналого-цифровой преобразователь (АЦП)

andbull; 10-битный, andplusmn;1 LSB АЦП с до 5 мультиплексированными каналами, режимом сканирования и аналоговым сторожевым таймером

Вводы/выводы

andbull; До 28 вводов/выводов в 32-контактном корпусе, включая 21 выход с высоким током

andbull; Высокопрочная конструкция ввода/вывода, устойчивая к инжекции тока

Уникальный идентификатор

andbull; 96-битный уникальный ключ для каждого устройства

andnbsp;

Описание

8-битные микроконтроллеры STM8S103F2/x3 access line предлагают 8 Кбайт Flash-памяти программ, а также интегрированную настоящую EEPROM. Справочное руководство по семейству микроконтроллеров STM8 (RM0016) относит устройства этого семейства к устройствам низкой плотности. Они обеспечивают следующие преимущества: производительность, надежность и снижение стоимости системы.

Производительность и надежность устройства обеспечиваются усовершенствованным ядром и периферией, выполненными по современной технологии, частотой тактирования 16 МГц, надежными входами/выходами, независимыми сторожевыми таймерами с отдельным источником тактирования и системой безопасности тактирования.

Стоимость системы снижается благодаря интегрированной настоящей EEPROM для записи/стирания до 300 тыс. циклов и высокому уровню системной интеграции с внутренними генераторами тактирования, сторожевым таймером и сбросом при пониженном напряжении.

Предлагается полная документация, а также широкий выбор инструментов разработки.
