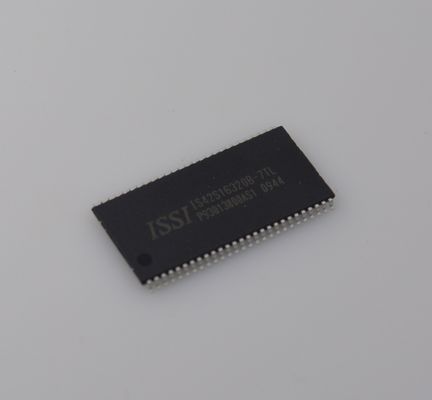

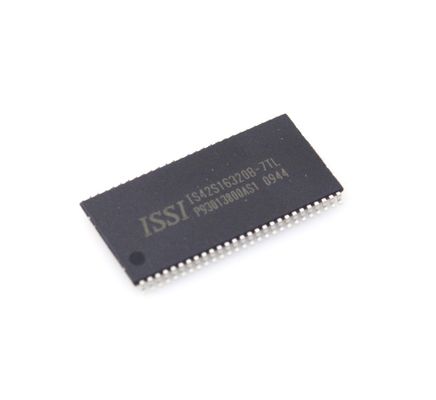

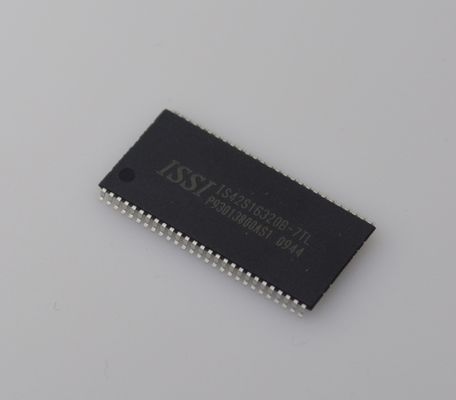

IS42S16320B-7TL SDRAM, плотность 64 Мбит, скорость 166 МГц, напряжение питания 3,3 В, организация 16Mx16, интерфейс LVTTL, промышленный температурный диапазон (-40°C~85°C), компактный корпус TSOP-II, высокая надежность

IS42S16320B-7TL SDRAM 64 МБ Плотность 166 МГц Скорость 3,3 В Операция 16Mx16 Организация Интерфейс LVTTL Промышленная температура (-40°C~85°C) Компактный корпус TSOP-II Высокая надежность

и nbsp;

ФУНКЦИИ

и бык; Тактовая частота: 166, 143, 133 МГц

и бык; Полностью синхронно; все сигналы привязаны к положительному фронту тактовой частоты

и бык; Внутренний банк для сокрытия доступа к строкам/предоплаты

и бык; Источник питания

и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; andnbsp;Вдданнбсп; иnbsp;Вддк

и nbsp; ИС42/45С16320Б 3.3Ванднбсп; и nbsp;3,3 В

и nbsp; IS42S86400Bandnbsp; и nbsp; и nbsp; 3.3Ванднбсп; и nbsp;3,3 В

и бык; ЛВТТЛ-интерфейс

и бык; Программируемая длина пакета и ndash; (1, 2, 4, 8, полная страница)

и бык; Программируемая последовательность пакетов: последовательная/чередующаяся

и бык; Автоматическое обновление (CBR)

и бык; Самообновление

и бык; Циклы обновления 8K каждые 16 мс (класс A2) или 64 мс (коммерческий, промышленный, класс A1)

и бык; Случайный адрес столбца каждый такт

и бык; Программируемая задержка CAS (2, 3 такта)

и бык; Возможность пакетного чтения/записи и пакетного чтения/однократной записи.

и бык; Прекращение пакета с помощью команды остановки пакета и предварительной зарядки

и бык; Доступен в вариантах TSOP-II с 54 контактами и W-BGA с 54 контактами (только x16).

и бык; Диапазон рабочих температур:

и nbsp; Коммерческий: от 0°C до +70°C

и nbsp; Промышленность: от -40°C до +85°C

и nbsp; Автомобильная промышленность, A1: от -40°C до +85°C

и nbsp; Автомобильная промышленность, A2: от -40°C до +105°C

и nbsp;

ОБЗОР

Синхронная DRAM ISSI объемом 512 МБ обеспечивает высокоскоростную передачу данных с использованием конвейерной архитектуры. Все входные и выходные сигналы относятся к нарастающему фронту тактового входа. SDRAM объемом 512 МБ организована следующим образом.

и nbsp;

ОБЗОР УСТРОЙСТВА

SDRAM емкостью 512 МБ представляет собой высокоскоростную КМОП-память с произвольным доступом, предназначенную для работы в системах памяти с напряжением 3,3 В Vdd и 3,3 В Vddq, содержащих 536 870 912 бит. Внутренне сконфигурирован как четырехбанковая DRAM с синхронным интерфейсом. Каждый 134 217 728-битный банк организован как 8 192 строки по 1024 столбца по 16 бит. Каждый из 134 217 728-битных банков x8and организован как 8 192 строки по 2048 столбцов по 8 бит.

SDRAM объемом 512 МБ включает режим автоматического обновления и режим энергосбережения с выключением питания. Все сигналы регистрируются по положительному фронту тактового сигнала CLK. Все входы и выходы совместимы с LVTTL.

SDRAM емкостью 512 МБ имеет возможность синхронной пакетной передачи данных на высокой скорости передачи данных с автоматической генерацией адресов столбцов, возможность чередования между внутренними банками, чтобы скрыть время предварительной зарядки, а также возможность случайного изменения адресов столбцов в каждом такте во время пакетного доступа.

Самосинхронная предварительная зарядка строки, инициируемая в конце пакетной последовательности, доступна при включенной функции АВТОМАТИЧЕСКАЯ ПРЕДВАРИТЕЛЬНАЯ ЗАРЯДКА. Предварительная зарядка одного банка при доступе к одному из трех других банков скроет циклы предварительной зарядки и обеспечит плавную, высокоскоростную работу с произвольным доступом.

Доступ к чтению и записи SDRAM ориентирован на пакетный доступ, начиная с выбранной ячейки и продолжая запрограммированное количество ячеек в запрограммированной последовательности. Регистрация АКТИВНОЙ команды начинается с доступа, за которым следует команда ЧТЕНИЕ или ЗАПИСЬ. Команда ACTIVE в сочетании с зарегистрированными битами адреса используются для выбора банка и строки, к которой осуществляется доступ (BA0, BA1 выбирают банк; A0-A12 выбирают строку). Команды READ или WRITE в сочетании с зарегистрированными битами адреса используются для выбора местоположения начального столбца для пакетного доступа.

Программируемые длины пакетов ЧТЕНИЕ или ЗАПИСЬ состоят из 1, 2, 4 и 8 ячеек или полной страницы с возможностью завершения пакета.

и nbsp;

ОПИСАНИЕ

SDRAM объемом 512 МБ представляют собой четырехбанковые DRAM, работающие при напряжении 3,3 В и имеющие синхронный интерфейс (все сигналы регистрируются по положительному фронту тактового сигнала, CLK). Каждый из 134 217 728-битных банков организован как 8 192 строки по 1 024 столбца по 16 бит или 8 192 строки по 2 048 столбцов по 8 бит.

Доступ к SDRAM для чтения и записи ориентирован на пакетный режим; Доступ начинается в выбранном месте и продолжается для запрограммированного количества мест в запрограммированной последовательности. Доступ начинается с регистрации команды ACTIVE, за которой следует команда READ или WRITE. Биты адреса, зарегистрированные совместно с командой ACTIVE, используются для выбора банка и строки, к которой осуществляется доступ (BA0 и BA1 выбирают банк, A0 A12 выбирают строку). Биты адреса A0-A9 (x16); A0-A9, A11 (x8), зарегистрированные совместно с командой READ или WRITE, используются для выбора местоположения начального столбца для пакетного доступа.

Перед нормальной работой SDRAM необходимо инициализировать. В следующих разделах представлена ​​подробная информация, касающаяся инициализации устройства, определения регистра, описания команд и работы устройства.

и nbsp;

ИНФОРМАЦИЯ

и nbsp;

Рисунок
