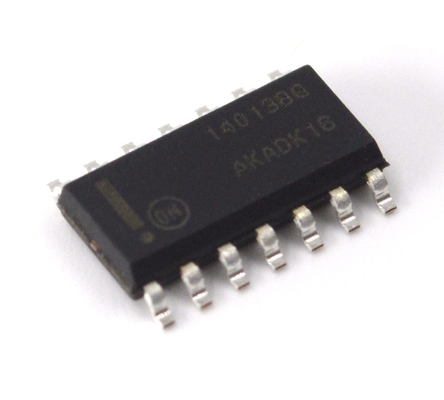

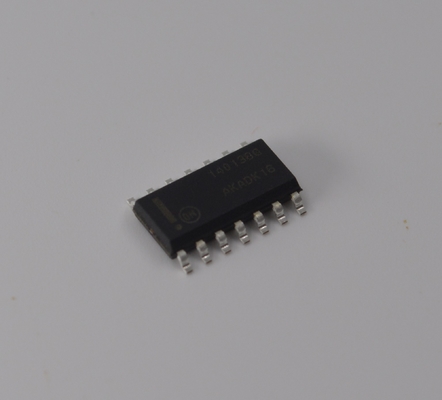

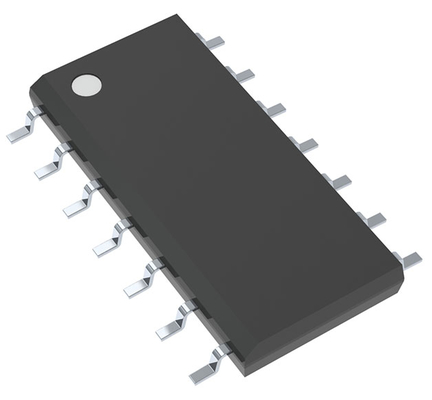

MC14013BDR2G Dual D Flip-Flop 3V-18V Операционный набор/перезагрузка Высокая защитность от шума Низкая мощность Промышленный класс SOIC-14

MC14013BDR2G Dual D Flip-Flop 3V-18V Операционный набор/перезагрузка Высокая защитность от шума Низкая мощность Промышленный класс SOIC-14

MC14013B двойной тип D флип-флоп сконструирован с P-каналом MOS и N-каналом устройства режима улучшения в одной монолитной структуре.,Входы Direct Reset (R) и Clock (C) и дополнительные выходы (Q и Q).

Особенности

 Статическая работа

 Защита диодов на всех входах

 Диапазон напряжения питания = 3, 0 Vdc до 18 Vdc

 Логический дизайн флип-флопа

 Логическое состояние сохраняется бесконечно с высоким или низким уровнем часов; информация передается на выход только на положительном краю импульса часов.

 Способен управлять двумя ТТЛ- нагрузками низкой мощности или одной ТТЛ- нагрузкой низкой мощности Schottky в пределах номинального температурного диапазона

 Замена CD4013B с помощью подставки на подставку

 Префикс NLV для автомобильных и других применений, требующих уникальных требований к изменению площадки и управления; AEC- Q100 Qualified and PPAP Capable

• Эти устройства не содержат Pb, не содержат галогенов и соответствуют требованиям RoHS.

Заявления

1Цифровые логические схемы
Последовательное управление: используется в системах с синхронизированными часами и конструкциях станкомашин для задержки сигналов или формирования импульсов.
Data Latching: временно хранит данные в интерфейсах микроконтроллеров, чтобы предотвратить срыв шины (например, отключение кнопок, удержание сигнала датчика).
2Промышленные системы управления
Управление двигателем/реле: поддерживает состояние запуска/остановки в системах последовательного управления на основе ПЛК.

Логика безопасности: Работает с датчиками для создания цепей блокировки (например, сохранение и перезагрузка сигнала аварийной остановки).

3.Связь и обработка сигнала
Разделение частот: Разделяет высокочастотные часовые сигналы (например, преобразует 1 МГц в 500 кГц).
Серийно-параллельное преобразование: помогает преобразовывать низкоскоростные серийные данные в параллельные данные.
4.Потребительская электроника
Управление пользовательским интерфейсом: запоминает состояния кнопок (например, переключатели включения/выключения питания).
Дисплейное управление: управляет сканированием последовательностей для светодиодов или ЖК-дисплеев.

5Автомобильная электроника
State Memory Unit: хранит временные сигналы (например, переключатели дверей, коды неисправностей) до ручного настройки.
6. Устройства для испытаний и измерений
Синхронизация сигнала: запускает определённые формы волн в осциллоскопах или логикоанализаторах.
