LM317AEMP 1.5A Регулируемый LDO 1.2В-37В Выход ±1% Точность Термозащита Промышленный Класс (-40°C до +125°C) Корпус TO-252

LM317AEMP 1.5A Регулируемый LDO 1.2V-37V Выход иplusmn;1% Точность Термозащита Промышленный класс (-40anddeg;C to +125anddeg;C) Корпус TO-252

andnbsp;

Особенности

andbull; Для новой альтернативы, смотрите LM317

andbull; Типичное регулирование по линии 0.005%/В

andbull; Допуск выходного напряжения 1%

andbull; Выходной ток 1.5 А

andbull; Регулируемый выход до 1.25 В

andbull; Дифференциал вход-выход до 40 В

andbull; Ограничение тока постоянно с температурой

andbull; Не требуется выходной конденсатор

andbull; Защищенный от короткого замыкания выход

andbull; Диапазон рабочих температур от -40anddeg;C до 125anddeg;C

andnbsp;

Применения

andbull; Автомобильное светодиодное освещение

andbull; Зарядные устройства

andbull; Пострегулирование для импульсных источников питания

andbull; Регулятор постоянного тока

andbull; Питание микропроцессоров

andnbsp;

Описание

Регулируемые 3-выводные положительные регуляторы напряжения LM317A способны обеспечивать ток более 1.5 А в диапазоне выходного напряжения от 1.25 В до 37 В и обеспечивают точность выходного напряжения 1%. Регулирование по линии и регулирование нагрузки достигаются лучше с устройством LM317A, чем со стандартными фиксированными регуляторами.

LM317A предлагает полную защиту от перегрузок, такую как перегрузка по току, защита от перегрева и защита безопасной зоны. Вся схема защиты от перегрузок остается полностью функциональной, даже если вывод регулировки отключен.

Обычно конденсаторы не требуются, если устройство находится на расстоянии более 6 дюймов от входных фильтрующих конденсаторов, в этом случае требуется входной обход. Дополнительный выходной конденсатор может быть добавлен для улучшения переходной характеристики и может быть заменен керамическим и соответствующим ESR. Вывод регулировки может быть обойден для достижения очень высоких коэффициентов подавления пульсаций, которые трудно достичь со стандартными 3-выводными регуляторами.

Поскольку регулятор LM317A плавающий и обнаруживает только дифференциальное напряжение вход-выход, источники питания с напряжением в несколько сотен вольт могут регулироваться, если не превышен максимальный дифференциал вход-выход. Превышение максимального дифференциала вход-выход приведет к короткому замыканию выхода. Подключив фиксированный резистор между выводом регулировки и выходом, LM317A также можно использовать в качестве прецизионного регулятора тока.

andnbsp;

ИНФОРМАЦИЯ

andnbsp;

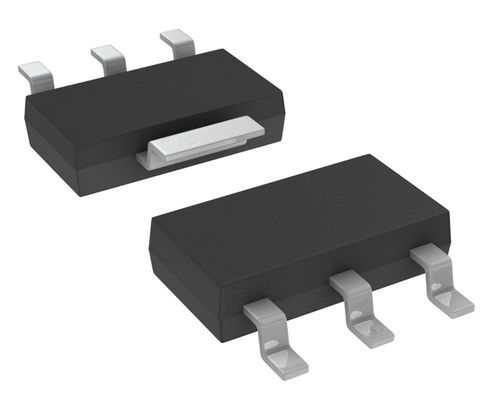

Чертеж

andnbsp;
