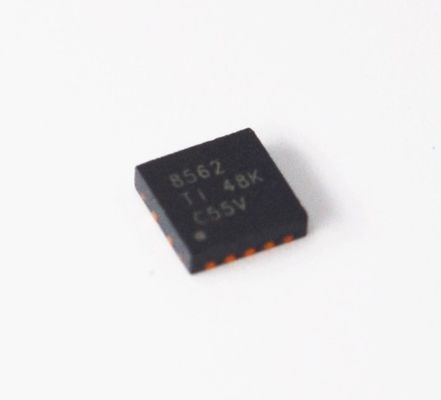

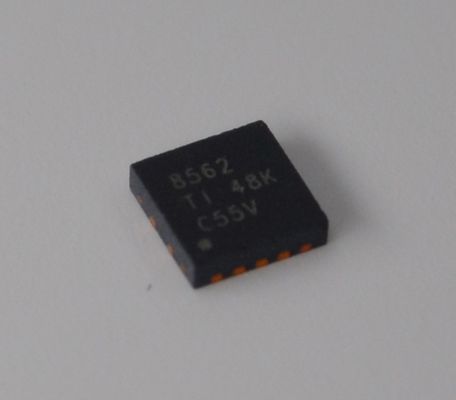

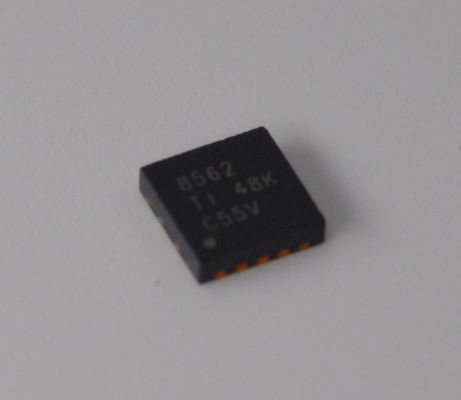

DAC8562SDSCR 16-битный двойной DAC с низкой частотой сбоя широкое напряжение (2,7V-5,5V), SPI точность (± 4LSB) крошечный VSSOP идеально подходит для промышленности и автомобилестроения

DAC8562SDSCR 16-разрядный двойной ЦАП с низким уровнем помех, широким диапазоном напряжений (2,7 В-5,5 В), SPI, прецизионный (и плюсmn;4LSB), миниатюрный VSSOP, идеально подходит для промышленного и автомобильного применения

Особенности

• Относительная точность:

  – DAC756x (12-разрядный): 0,3 LSB INL

  – DAC816x (14-разрядный): 1 LSB INL

  – DAC856x (16-разрядный): 4 LSB INL

• Импульс помехи: 0,1 нВ-с

• Двунаправленная ссылка: вход или выход 2,5 В

  – Выход отключен по умолчанию

  – и плюсmn;5 мВ начальная точность (макс.)

  – 4-ppm/anddeg;C температурный дрейф (тип.)

  – 10-ppm/anddeg;C температурный дрейф (макс.)

  – 20 мА возможность поглощения и выдачи тока

• Сброс при включении питания до нулевой или средней шкалы

• Низкое энергопотребление: 4 мВт (тип., 5 В AVDD, включая ток внутреннего источника опорного напряжения)

• Широкий диапазон напряжений питания: от 2,7 В до 5,5 В

• 50-МГц SPI с входами с триггером Шмитта

• Функции LDAC и CLR

• Выходной буфер с работой от рельса до рельса

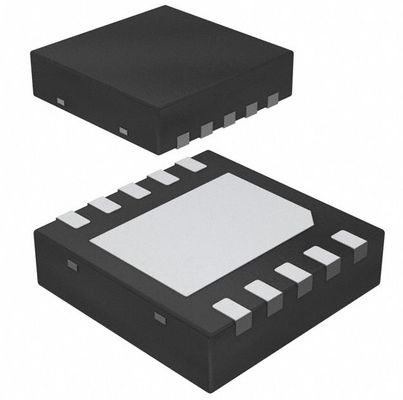

• Корпуса: WSON-10 (3 мм иtimes; 3 мм), VSSOP-10

• Диапазон температур: –40anddeg;C to 125anddeg;C

Применения

• Портативные измерительные приборы

• Модуль аналогового выхода ПЛК

• Сервоуправление с замкнутым контуром

• Настройка генератора, управляемого напряжением

• Системы сбора данных

• Регулировка программируемого усиления и смещения

Описание

Устройства DAC756x, DAC816x и DAC856x представляют собой маломощные, двухканальные 16-, 14- и 12-разрядные цифро-аналоговые преобразователи (ЦАП) с выходным напряжением соответственно. Эти устройства включают в себя внутренний источник опорного напряжения 2,5 В, 4 ppm/anddeg;C, обеспечивающий выходное напряжение полной шкалы 2,5 В или 5 В. Внутренний источник опорного напряжения имеет начальную точность и плюсmn;5 мВ и может выдавать или поглощать ток до 20 мА на выводе VREFIN/VREFOUT.

Эти устройства монотонны, обеспечивая превосходную линейность и минимизируя нежелательные переходные напряжения (помехи) между кодами. Они используют универсальный трехпроводной последовательный интерфейс, который работает на тактовых частотах до 50 МГц. Интерфейс совместим со стандартными интерфейсами SPIandtrade;, QSPIandtrade;, Microwire и цифровых сигнальных процессоров (DSP). Устройства DACxx62 включают в себя схему сброса при включении питания, которая гарантирует, что выход ЦАП включается и остается в нулевой шкале до тех пор, пока в устройство не будет записан действительный код, в то время как устройства DACxx63 аналогичным образом включаются в средней шкале. Эти устройства содержат функцию отключения питания, которая снижает потребление тока до типичных 550 нА при 5 В. Низкое энергопотребление, внутренний источник опорного напряжения и небольшая занимаемая площадь делают эти устройства идеальными для портативного оборудования, работающего от батарей.

Устройства DACxx62 взаимозаменяемы и функционально совместимы друг с другом, как и устройства DACxx63. Все семейство доступно в корпусах MSOP-10 и SON-10.

ИНФОРМАЦИЯ

Чертеж

Наше преимущество:

• Высококачественная продукция --- наши предложения на 100% новые и оригинальные, ROHS
• Конкурентоспособная цена --- хорошие каналы закупок с хорошей ценой.
• Профессиональное обслуживание --- строгий контроль качества перед отправкой и безупречное послепродажное обслуживание после покупки.
• Адекватный инвентарь --- При поддержке нашей сильной команды закупок,
• Быстрая доставка --- мы отправим товар в течение 1-3 рабочих дней после подтверждения оплаты.

обязательно удовлетворит ваши потребности во всех видах компонентов.^_^


Список продуктов
Поставка серии электронных компонентов, полный спектр полупроводников, активных и пассивных компонентов. Мы можем помочь вам получить все для спецификации печатной платы, одним словом, вы можете получить здесь универсальное решение,


Предложения включают:
Интегральная схема, микросхемы памяти, диод, транзистор, конденсатор, резистор, варистор, предохранитель, триммер и потенциометр, трансформатор, батарея, кабель, реле, переключатель, разъем, клеммная колодка, кварц и генератор, индуктор, датчик, трансформатор, драйвер IGBT, светодиод, ЖК-дисплей, преобразователь, печатная плата (печатная плата), PCBA (сборка печатной платы)

Сильны в бренде:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK и т. д.
