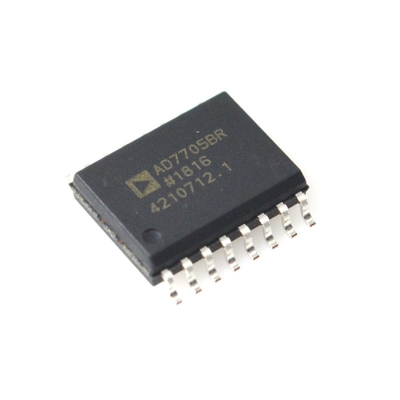

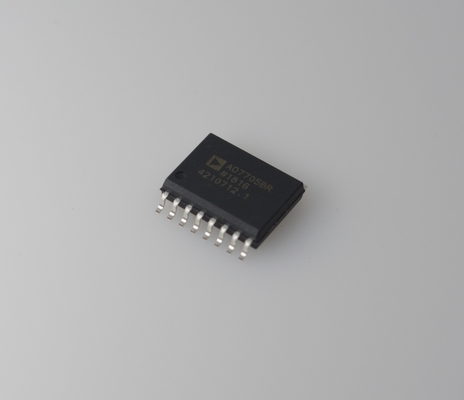

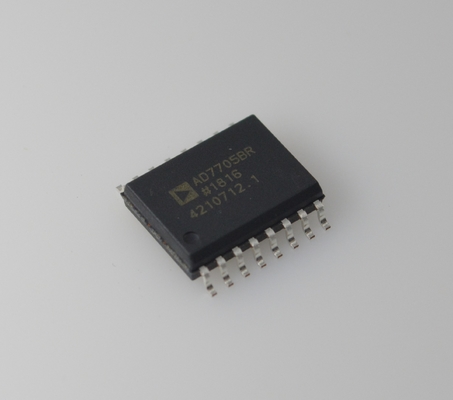

AD7705BRZ АЦП 16-разрядный, прецизионный, малошумящий, 3В/5В, со встроенным фильтром, интерфейс SPI, низкое энергопотребление, -40°C до +85°C, промышленный класс

AD7705BRZ АЦП 16-разрядный, прецизионный, малошумящий, работа 3 В/5 В, встроенный фильтр, интерфейс SPI, низкое энергопотребление, от -40°C до +85°C, промышленный класс

ОСОБЕННОСТИ

AD7705: 2 полностью дифференциальных входных канала АЦП

AD7706: 3 псевдодифференциальных входных канала АЦП

  16 бит без пропущенных кодов

  0,003% нелинейность

Программируемый усиленный входной каскад: усиление от 1 до 128, 3-проводной последовательный интерфейс

  SPI®-, QSPI™-, MICROWIRE™- и DSP-совместимый

    Вход триггера Шмитта на SCLK

Возможность буферизации аналогового входа

Работа от 2,7 В до 3,3 В или от 4,75 В до 5,25 В

Рассеиваемая мощность 1 мВт максимум при 3 В

Ток в режиме ожидания 8 мкА максимум

16-выводные корпуса PDIP, 16-выводные SOIC и 16-выводные TSSOP

ОБЩЕЕ ОПИСАНИЕ

AD7705/AD7706 представляют собой законченные аналоговые входные каскады для низкочастотных измерительных приложений. Эти 2-/3-канальные устройства могут принимать входные сигналы низкого уровня непосредственно от датчика и выдавать последовательный цифровой выход. Устройства используют метод преобразования Σ-Δ для достижения производительности до 16 бит без пропущенных кодов. Выбранный входной сигнал подается на запатентованный программируемый входной каскад усиления, основанный на аналоговом модуляторе. Выход модулятора обрабатывается встроенным цифровым фильтром. Первый провал этого цифрового фильтра можно запрограммировать с помощью встроенного регистра управления, что позволяет регулировать частоту среза фильтра и скорость обновления выходных данных.

Устройства AD7705/AD7706 работают от одного источника питания от 2,7 В до 3,3 В или от 4,75 В до 5,25 В. AD7705 имеет два полностью дифференциальных аналоговых входных канала; AD7706 имеет три псевдодифференциальных входных канала.

Оба устройства имеют дифференциальный опорный вход. Диапазоны входных сигналов от 0 мВ до 20 мВ до 0 В до 2,5 В могут быть включены в оба устройства при работе с VDD 5 В и опорным напряжением 2,5 В. Они также могут обрабатывать биполярные диапазоны входных сигналов от ±20 мВ до ±2,5 В, которые относятся к входам AIN(-) на AD7705 и к входу COMMON на AD7706.

Устройства AD7705/AD7706 с напряжением питания 3 В и опорным напряжением 1,225 В могут обрабатывать униполярные диапазоны входных сигналов от 0 мВ до 10 мВ до 0 В до 1,225 В. Устройства могут принимать биполярные диапазоны входных сигналов от ±10 мВ до ±1,225 В. Таким образом, устройства AD7705/AD7706 выполняют всю обработку сигналов и преобразование для 2-канальной или 3-канальной системы.

AD7705/AD7706 идеально подходят для использования в интеллектуальных системах на базе микроконтроллеров или DSP. Устройства имеют последовательный интерфейс, который можно настроить для 3-проводной работы. Настройки усиления, полярность сигнала и выбор скорости обновления можно настроить программно с помощью последовательного входного порта. Детали содержат параметры самокалибровки и калибровки системы для устранения ошибок усиления и смещения на самой детали или в системе. Конструкция КМОП обеспечивает очень низкое рассеивание мощности, а режим пониженного энергопотребления снижает потребление энергии в режиме ожидания до 20 мкВт (типовое значение).

Эти детали доступны в 16-выводном пластиковом корпусе с широким корпусом (0,3 дюйма), двухрядном корпусе (DIP); 16-выводном корпусе с широким корпусом (0,3 дюйма), стандартном корпусе малого контура (SOIC); и низкопрофильном 16-выводном тонком корпусе малого контура (TSSOP).

Применения

Управление промышленными процессами
Обработка сигналов для датчиков давления/температуры/расхода

Измерение токовой петли 4-20 мА.
Аналоговые входные модули для систем ПЛК
Медицинские и оздоровительные устройства
Портативные медицинские приборы (глюкометры, мониторы артериального давления)

Регистрация биоэлектрических сигналов (ЭЭГ/ЭКГ)

Интеллектуальные приборы
Высокоточные электронные весы (разрешение 0,01 г)

Оборудование для лабораторного анализа
Детекторы газа
Бытовая электроника
Высококлассные датчики для умного дома
Биометрический мониторинг фитнес-оборудования
Автомобильная электроника
Мониторинг напряжения системы управления батареями (BMS)
Получение параметров двигателя

ИНФОРМАЦИЯ

Чертеж
