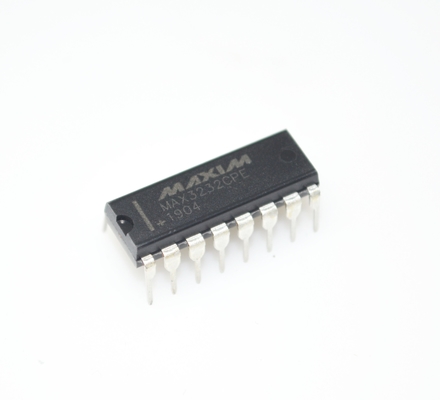

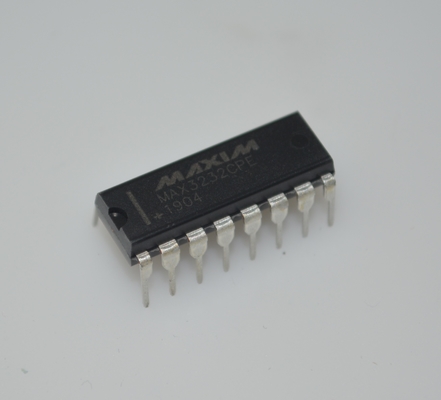

MAX3232CPE RS-232 Передатчик ±15 кВ ESD Защита 3,0-5,5 V Широкое напряжение 1μA Низкая мощность 250 кбит / с Скорость передачи данных 2 драйвера/2 приемника Пакет DIP-16 для промышленной связи

MAX3232CPE приемопередатчик RS-232 и защита от электростатического разряда ±15 кВ, широкий диапазон напряжений 3,0-5,5 В, низкое энергопотребление 1 мкА, скорость передачи данных 250 кбит/с, 2 драйвера/2 приемника, корпус DIP-16 для промышленной связи

Преимущества и особенности

● Встроенные функции экономят место на плате и упрощают конструкцию

  иbull; Схема заряда-разряда устраняет необходимость в биполярном источнике питания ±12 В

  иbull; Широкий диапазон работы от одного источника питания от +3 В до +5,5 В

  иbull; Всегда включенные дополнительные выходы позволяют контролировать внешние устройства

● Экономия энергии продлевает срок службы батареи

  иbull; Потребляемый ток 1 мкА в режиме отключения, когда приемник активен (MAX3222, MAX3237, MAX3241)

Применения

● Оборудование с батарейным питанием

● Портативное оборудование

● Периферийные устройства

● Оборудование для передачи данных

Общее описание

Приемопередатчики MAX3222/MAX3232/MAX3237/MAX3241 имеют запатентованный выходной каскад передатчика с низким падением напряжения, обеспечивающий истинную производительность RS-232 от источника питания 3,0 В до 5,5 В с двойным зарядно-разрядным насосом. Устройства требуют только четыре небольших внешних конденсатора заряда-разряда по 0,1 мкФ. MAX3222, MAX3232 и MAX3241 гарантированно работают со скоростью передачи данных 120 кбит/с, сохраняя при этом выходные уровни RS-232. MAX3237 гарантированно работает со скоростью передачи данных 250 кбит/с в нормальном рабочем режиме и 1 Мбит/с в режиме MegaBaud™.

MAX3222/MAX3232 имеют 2 приемника и 2 драйвера. MAX3222 и MAX3232 совместимы по выводам, корпусу и функциональности со стандартными для отрасли MAX242 и MAX232 соответственно.

MAX3241 имеет 5 приемников и 3 драйвера, а MAX3237 имеет 3 приемника и 5 драйверов. Приемники R1 (MAX3237/MAX3241) и R2 (MAX3241) имеют дополнительные выходы в дополнение к своим стандартным выходам. Эти дополнительные выходы всегда активны, что позволяет контролировать внешние устройства без прямого смещения защитных диодов в схемах, у которых VCC может быть полностью удалено.

MAX3222, MAX3232 и MAX3241 доступны в компактных корпусах TSSOP и SSOP с рабочими температурами от -40°C до +85°C или от 0°C до 70°C.

ИНФОРМАЦИЯ

Чертеж
