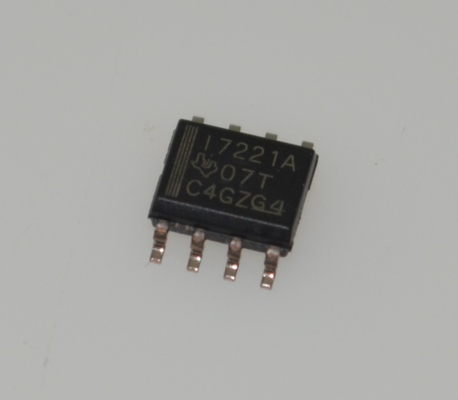

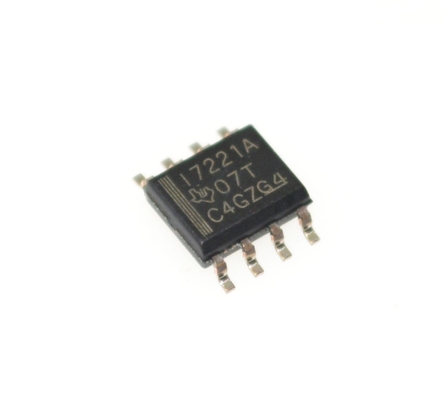

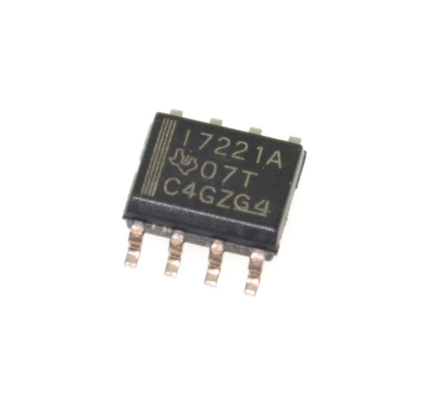

Цифровой изолятор ISO7221ADR 1-канальный 150 Мбит/с Высокоскоростной 3 кВ (среднекв.) изоляции 3,1 нс задержка 2,7-5,5 В Широкое напряжение -40°C до +125°C SOIC-8 корпус

Цифровой изолятор ISO7221ADR, 1-канальный, 150 Мбит/с, высокоскоростной, изоляция 3 кВ (RMS), задержка 3,1 нс, широкий диапазон напряжений 2,7-5,5 В, от -40°C до +125°C, корпус SOIC-8

Особенности

• Варианты скорости передачи данных: 1, 5, 25 и 150 Мбит/с

  – Низкий перекос выходных сигналов между каналами; макс. 1 нс

  – Низкое искажение длительности импульса (PWD); макс. 1 нс

  – Низкое содержание джиттера; тип. 1 нс при 150 Мбит/с

• Типичная устойчивость к переходным процессам 50 кВ/мкс

• Работает с источниками питания 2,8 В (C-Grade), 3,3 В или 5 В

• Защита от электростатического разряда 4 кВ

• Высокая электромагнитная помехоустойчивость

• Рабочий диапазон от -40°C до +125°C

• Типичный срок службы 28 лет при номинальном напряжении (см. Проекцию срока службы изоляции)

• Сертификаты, связанные с безопасностью:

  – DIN EN IEC 60747-17 (VDE 0884-17)

  – Программа признания компонентов UL 1577

  – Сертификаты IEC 62368-1, IEC 61010-1, IEC 60601-1 и GB 4943.1

Применения

• Автоматизация производства

  – Modbus

  – Profibus™

  – Шины данных DeviceNet™

• Интерфейс периферийных устройств компьютера

• Интерфейс управления сервоприводом

• Сбор данных

Описание

Семейство устройств ISO7220x и ISO7221x представляет собой двухканальные цифровые изоляторы. Для упрощения разводки печатной платы каналы ориентированы в одном направлении в ISO7220x и в противоположных направлениях в ISO7221x. Эти устройства имеют логический входной и выходной буфер, разделенные изоляционным барьером из диоксида кремния (SiO2) от TI, обеспечивающим гальваническую развязку до 4000 В пикового напряжения в соответствии с VDE. Используемые в сочетании с изолированными источниками питания, эти устройства блокируют высокое напряжение и изолируют землю, а также предотвращают попадание токов помех в шине данных или других цепях в локальную землю и вмешательство в чувствительные схемы или их повреждение.

Двоичный входной сигнал преобразуется, преобразуется в сбалансированный сигнал, а затем дифференцируется изоляционным барьером. Через изоляционный барьер дифференциальный компаратор получает информацию о логическом переходе, затем устанавливает или сбрасывает триггер и, соответственно, выходную цепь. Периодический импульс обновления отправляется через барьер, чтобы убедиться, что правильный уровень постоянного тока на выходе. Если этот импульс обновления постоянного тока не получен каждые 4 мкс, предполагается, что вход не запитан или не находится под активным управлением, и схема защиты от сбоев переводит выход в логическое высокое состояние.

Получившаяся постоянная времени обеспечивает быструю работу со скоростью передачи данных от 0 Мбит/с (DC) до 150 Мбит/с (скорость передачи данных по линии — это количество переходов напряжения, выполняемых в секунду, выраженное в единицах бит/с). Устройства с опциями A, B и C имеют пороговые значения TTL на входе и фильтр помех на входе, который предотвращает передачу переходных импульсов на выход устройства. Устройства с опцией M имеют пороговые значения CMOS VCC/2 на входе и не имеют входного фильтра помех и дополнительной задержки распространения.

Семейство устройств ISO7220x и ISO7221x требует двух напряжений питания 2,8 В (C-Grade), 3,3 В, 5 В или любой комбинации. Все входы устойчивы к напряжению 5 В при питании от источника 2,8 В или 3,3 В, а все выходы имеют ток 4 мА CMOS.

Семейство устройств ISO7220x и ISO7221x характеризуется работой в диапазоне температур окружающей среды от –40°C до +125°C.

ИНФОРМАЦИЯ

Чертеж
