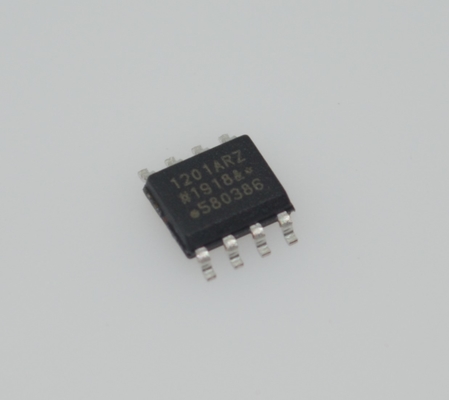

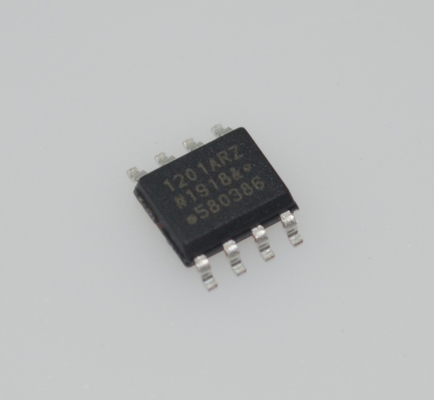

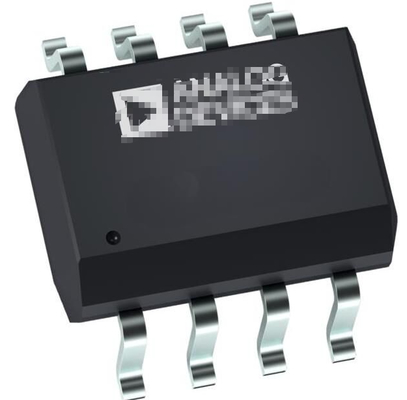

ADUM1201ARZ 2-канальный цифровой изолятор с изоляцией 2,5 кВ, высокоскоростной 150 Мбит/с, низкое энергопотребление, широкий температурный диапазон (-40°C до +105°C), CMTI 15 кВ/мкс, питание 3 В - 5,5 В, соответствует RoHS

ADUM1201ARZ 2-канальный цифровой изолятор с изоляцией 2,5 кВ, высокоскоростной 150 Мбит/с, низкое энергопотребление, широкий диапазон температур (-40anddeg;C to +105anddeg;C), CMTI 15 кВ/andmu;с, питание 3 В-5,5 В, соответствие RoHS

andnbsp;

ОСОБЕННОСТИ

Узкий корпус, соответствие RoHS, корпус SOIC с 8 выводами, низкое энергопотребление

andnbsp; Работа от 5 В

andnbsp; andnbsp; Максимум 1,1 мА на канал при скорости от 0 Мбит/с до 2 Мбит/с

andnbsp; andnbsp; Максимум 3,7 мА на канал при скорости 10 Мбит/с

andnbsp; andnbsp; Максимум 8,2 мА на канал при скорости 25 Мбит/с

andnbsp; Работа от 3 В

andnbsp; andnbsp; Максимум 0,8 мА на канал при скорости от 0 Мбит/с до 2 Мбит/с

andnbsp; andnbsp; Максимум 2,2 мА на канал при скорости 10 Мбит/с

andnbsp; andnbsp; Максимум 4,8 мА на канал при скорости 25 Мбит/с

Двунаправленная связь

Преобразование уровней 3 В/5 В

Работа при высоких температурах: 125anddeg;C

Высокая скорость передачи данных: от постоянного тока до 25 Мбит/с (NRZ)

Точные временные характеристики

andnbsp; Максимальное искажение ширины импульса 3 нс

andnbsp; Максимальное согласование между каналами 3 нс

Высокая помехоустойчивость к синфазным помехам: >25 кВ/andmu;с

Сертификаты безопасности и соответствия нормативным требованиям

andnbsp; Признание UL

andnbsp; andnbsp; 2500 В среднеквадратичного значения в течение 1 минуты в соответствии с UL 1577

andnbsp; Принятие компонента CSA, уведомление 5A

andnbsp; Сертификат соответствия VDE

andnbsp; andnbsp; DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12

andnbsp; andnbsp; VIORM = 560 В пик

Квалификация для автомобильных применений

andnbsp;

ПРИМЕНЕНИЯ

Изоляция многоканальных систем, критичных к размеру

Изоляция интерфейса SPI/преобразователя данных

Изоляция приемопередатчиков RS-232/RS-422/RS-485

Изоляция цифровой полевой шины

Гибридные электромобили, монитор батареи и привод двигателя

andnbsp;

ОБЩЕЕ ОПИСАНИЕ

ADuM1200/ADuM12011 - это двухканальные цифровые изоляторы, основанные на технологии iCouplerandreg; компании Analog Devices, Inc. Сочетая в себе высокоскоростной КМОП и монолитные трансформаторные технологии, эти компоненты изоляции обеспечивают выдающиеся эксплуатационные характеристики, превосходящие альтернативы, такие как оптопары.

Избегая использования светодиодов и фотодиодов, устройства iCoupler устраняют трудности проектирования, обычно связанные с оптопарами.

Типичные проблемы оптопар, касающиеся неопределенных коэффициентов передачи тока, нелинейных передаточных функций, а также влияния температуры и срока службы, устраняются благодаря простым цифровым интерфейсам iCoupler и стабильным эксплуатационным характеристикам. Необходимость во внешних драйверах и других дискретных компонентах устраняется с помощью этих продуктов iCoupler. Кроме того, устройства iCoupler потребляют от одной десятой до одной шестой мощности оптопар при сопоставимых скоростях передачи данных.

Изоляторы ADuM1200/ADuM1201 обеспечивают два независимых канала изоляции в различных конфигурациях каналов и скоростях передачи данных (см. Руководство по заказу). Оба устройства работают с напряжением питания на любой стороне в диапазоне от 2,7 В до 5,5 В, обеспечивая совместимость с системами с более низким напряжением, а также обеспечивая функциональность преобразования напряжения через барьер изоляции. Кроме того, ADuM1200/ADuM1201 обеспечивают низкое искажение ширины импульса (<3 нс для класса CR) и точное согласование между каналами (<3 нс для класса CR). В отличие от других альтернатив оптопар, изоляторы ADuM1200/ADuM1201 имеют запатентованную функцию обновления, которая обеспечивает правильность постоянного тока при отсутствии переходов входной логики и во время включения/выключения питания.

ADuM1200W и ADuM1201W - это версии автомобильного класса, квалифицированные для работы при 125anddeg;C. См. раздел «Автомобильные продукты» для получения дополнительной информации.

andnbsp;

ИНФОРМАЦИЯ

andnbsp;

Чертеж
