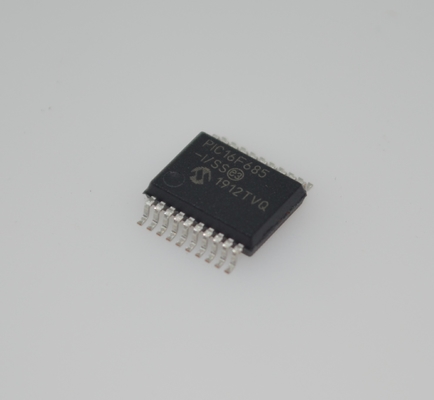

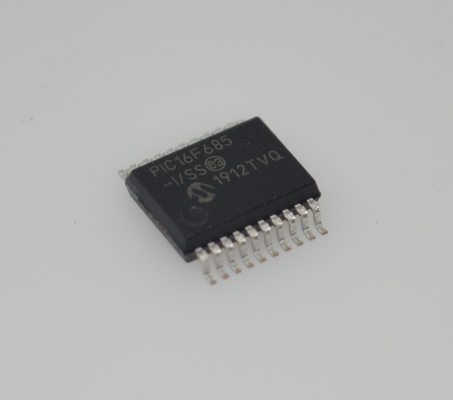

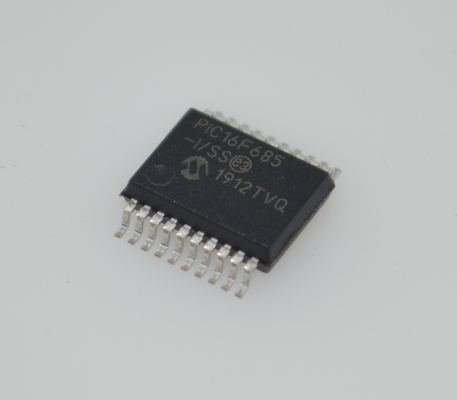

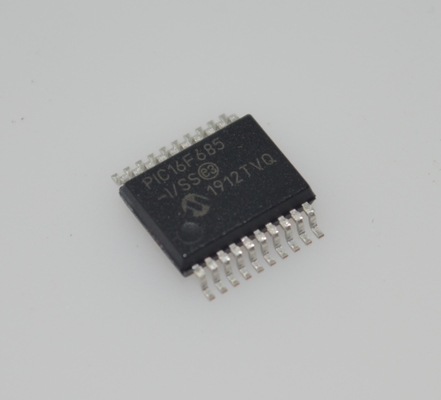

PIC16F685-I/SS 8-битный Флэш MCU 20MHz Скорость 3.5KB Память 256B EEPROM 12x10-битный ADC 25 I/O Pins Широкий диапазон 2,0-5,5V Промышленный -40°C до +85°C SSOP-20 Пакет для встроенного управления

PIC16F685-I/SS 8-разрядный Flash MCU, скорость 20 МГц, память 3,5 КБ, EEPROM 256 Б, 12x10-разрядный АЦП, 25 выводов ввода/вывода, широкий диапазон 2,0-5,5 В, промышленный -40°C to +85°C, корпус SSOP-20 для встраиваемого управления

andnbsp;

Высокопроизводительный процессор RiSC

Всего 35 инструкций для изучения:

andnbsp;-Все одноцикловые инструкции, кроме ветвлений

Рабочая скорость:
andnbsp;-Входной сигнал генератора/тактового сигнала DC-20 МГц

andnbsp;-Цикл инструкции DC-200 нс

Возможность прерывания

Аппаратный стек глубиной 8 уровней

Режимы прямой, косвенной и относительной адресации

andnbsp;

Особенности микроконтроллера

Прецизионный внутренний генератор:

andnbsp; Заводская калибровка до + 1%

andnbsp; Программный выбор диапазона частот от 8 МГц до 32 кГц
andnbsp; Программная настройка

andnbsp; Двухскоростной режим запуска

andnbsp; Обнаружение сбоя кварца для критически важных приложений

andnbsp; Переключение режима тактирования во время работы для экономии энергии

Энергосберегающий спящий режим

Широкий диапазон рабочего напряжения (2,0 В-5,5 В)

Промышленный и расширенный температурный диапазон

Сброс при включении питания (POR)

Таймер включения питания (PWRTE) и таймер запуска генератора (OST)

Сброс при пониженном напряжении (BOR) с опцией программного управления

Улучшенный сторожевой таймер (WDT) с низким током и встроенным генератором (программный выбор номинальных 268 секунд с полным делителем) с программным включением

Мультиплексированный вывод Master Clear/вход

Программируемая защита кода

Ячейка Flash/EEPROM с высокой износостойкостью:

andnbsp; 100 000 циклов записи Flash

andnbsp; 1 000 000 циклов записи EEPROM

andnbsp; Сохранение Flash/Data EEPROM:andgt;40 лет

Улучшенный модуль USART:

andnbsp; Поддерживает RS-485, RS-232 и LIN 2.0

andnbsp; Автоматическое определение скорости передачи данных

andnbsp; Автоматическое пробуждение по стартовому биту

andnbsp;

Функции низкого энергопотребления
Ток в режиме ожидания:

andnbsp; 50 нА при 2,0 В, типичный

Рабочий ток:

andnbsp; 11 andmu;A при 32 кГц, 2,0 В, типичный

andnbsp; 220 andmu;A при 4 МГц, 2,0 В, типичный

Ток сторожевого таймера:

andnbsp; -andlt;1 andmu;A при 2,0 В, типичный

andnbsp;

Периферийные функции

17 выводов ввода/вывода и 1 вывод только для ввода:

andnbsp; Высокий источник/сток тока для прямого управления светодиодами

andnbsp; Вывод прерывания при изменении

andnbsp; Индивидуально программируемые подтягивающие резисторы

andnbsp; Сверхнизкое энергопотребление при пробуждении (ULPWU)

Модуль аналогового компаратора с:

andnbsp; Два аналоговых компаратора

andnbsp; Программируемый модуль внутреннего опорного напряжения (CVREF) (% от VDD)

andnbsp; Входы и выходы компаратора доступны извне
andnbsp; Режим SR-защелки
andnbsp; Синхронизация защелки Timer 1 Gate
andnbsp; Фиксированное опорное напряжение 0,6 В

A/D преобразователь:
andnbsp; 10-битное разрешение и 12 каналов

Timer0: 8-битный таймер/счетчик с 8-битным программируемым предделителем

Улучшенный Timer1:

andnbsp; 16-битный таймер/счетчик с предделителем

andnbsp; Внешний вход Timer1 Gate (включение счета)

andnbsp; Возможность использования OSC1 и OSC2 в режиме LP в качестве генератора Timer1, если выбран режим lNTOSC
Timer2: 8-битный таймер/счетчик с 8-битным регистром периода, предделителем и постделителем

Улучшенный модуль захвата, сравнения, ШИМ+:

andnbsp; 16-битный захват, максимальное разрешение 12,5 нс

andnbsp; Сравнение, максимальное разрешение 200 нс

andnbsp; 10-битный ШИМ с 1, 2 или 4 выходными каналами, программируемое andquot;мертвое времяandquot;, максимальная частота 20 кГц
andnbsp; Управление направлением вывода ШИМ

Синхронный последовательный порт (SSP):

andnbsp; Режим SPl (Master и Slave)

andnbsp;

ИНФОРМАЦИЯ

andnbsp;

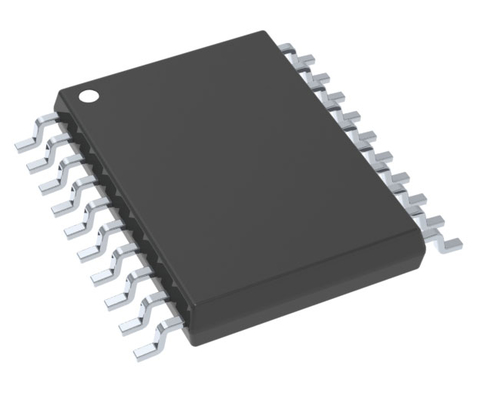

Чертеж
