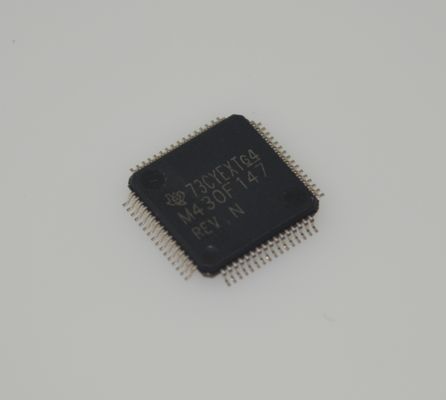

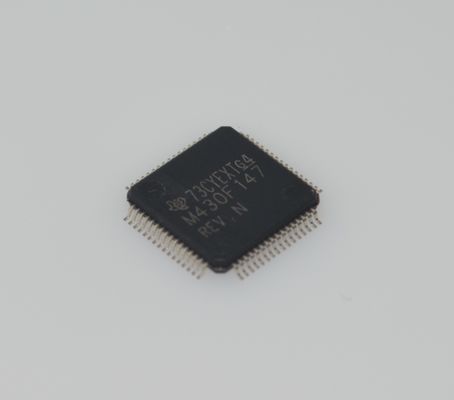

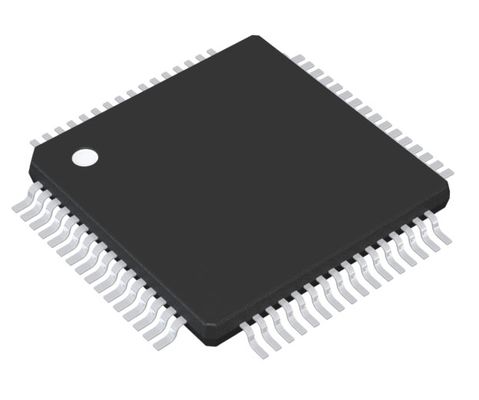

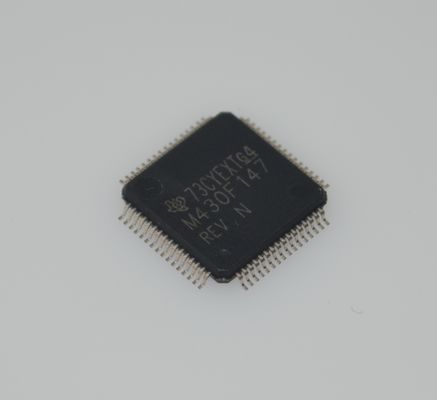

MSP430F147IPMR 16 МГц микроконтроллер со сверхнизким энергопотреблением с 32 КБ флэш-памяти, 1 КБ ОЗУ, 12-битным АЦП, 16-битными таймерами, UART/SPI/I2C, напряжение питания 1.8-3.6 В и 64-выводной корпус LQFP

MSP430F147IPMR 16 МГц микроконтроллер со сверхнизким энергопотреблением с 32 КБ флэш-памяти, 1 КБ ОЗУ, 12-битным АЦП, 16-битными таймерами, UART/SPI/I2C, рабочим напряжением 1,8–3,6 В и 64-контактным корпусом LQFP

andnbsp;

Особенностиandnbsp;

andbull; Диапазон низкого напряжения питания, от 1,8 В до 3,6 В

andbull; Сверхнизкое энергопотребление:

andnbsp; andndash; Активный режим: 280 andmicro;A при 1 МГц, 2,2 В

andnbsp; andndash; Режим ожидания: 1,6 andmicro;A

andnbsp; andndash; Выключенный режим (сохранение ОЗУ): 0,1 andmicro;A

andbull; Пять режимов энергосбережения

andbull; Выход из режима ожидания менее чем за 6 andmicro;с

andbull; 16-битная RISC-архитектура, время цикла инструкции 125 нс

andbull; 12-битный аналого-цифровой преобразователь (АЦП) с внутренним источником опорного напряжения, выборкой-хранением и функцией автосканирования

andbull; 16-битный таймер_B с семью регистрами захвата/сравнения с теневыми регистрами

andbull; 16-битный таймер_A с тремя регистрами захвата/сравнения

andbull; Встроенный компаратор

andbull; Последовательное внутрисхемное программирование, не требуется внешнее напряжение программирования, программируемая защита кода с помощью предохранителя безопасности

andbull; Интерфейс последовательной связи (USART), функционирует как асинхронный UART или синхронный интерфейс SPI

andnbsp; andndash; Два USART (USART0, USART1) на устройствах MSP430F14x и MSP430F14x1

andnbsp; andndash; Один USART (USART0) на устройствах MSP430F13x

andbull; Члены семейства (см. также сравнение устройств)

andnbsp;andndash; MSP430F133

andnbsp; andnbsp;andndash; 8 КБ + 256 байт флэш-памяти, 256 байт ОЗУ

andnbsp;andndash; MSP430F135

andnbsp; andnbsp;andndash; 16 КБ + 256 байт флэш-памяти, 512 байт ОЗУ

andnbsp;andndash; MSP430F147, MSP430F1471

andnbsp; andnbsp;andndash; 32 КБ + 256 байт флэш-памяти, 1 КБ ОЗУ

andnbsp;andndash; MSP430F148, MSP430F1481

andnbsp; andnbsp;andndash; 48 КБ + 256 байт флэш-памяти, 2 КБ ОЗУ

andnbsp;andndash; MSP430F149, MSP430F1491

andnbsp; andnbsp;andndash; 60 КБ + 256 байт флэш-памяти, 2 КБ ОЗУ

andnbsp;

Применения

andbull; Сенсорные системы

andbull; Промышленный контроль

andbull; Портативные измерительные приборы

andnbsp;

Описание

Семейство микроконтроллеров (MCU) со сверхнизким энергопотреблением Texas Instruments MSP430andtrade; состоит из нескольких устройств с различными наборами периферийных устройств, предназначенных для различных применений. Архитектура в сочетании с пятью режимами низкого энергопотребления оптимизирована для обеспечения увеличенного срока службы батареи в портативных измерительных приложениях. Устройство оснащено мощным 16-битным RISC-процессором, 16-битными регистрами и генераторами констант, которые обеспечивают максимальную эффективность кода. Цифровой управляемый генератор (DCO) позволяет выходить из режимов низкого энергопотребления в активный режим менее чем за 6 andmicro;с.

Микроконтроллеры MSP430F13x, MSP430F14x и MSP430F14x1 поддерживают два встроенных 16-битных таймера, быстрый 12-битный АЦП на устройствах MSP430F13x и MSP430F14x, один USART на устройствах MSP430F13x или два USART на устройствах MSP430F14x и MSP430F14x1, а также 48 контактов ввода/вывода. Аппаратный умножитель повышает производительность и предлагает широкое решение, совместимое с кодом и оборудованием.

Полные описания модулей см. в руководстве пользователя семейства MSP430x1xx
