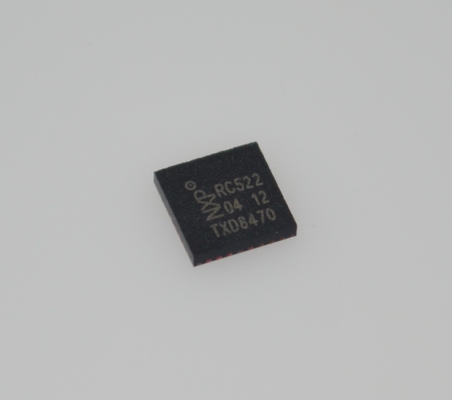

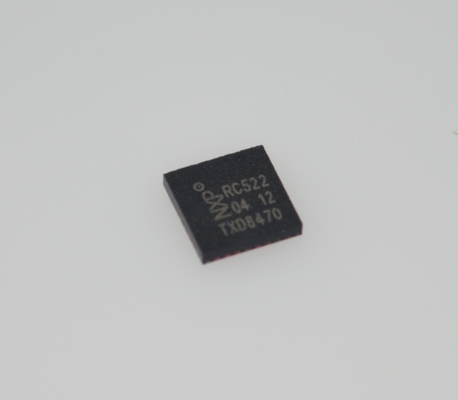

MFRC52202HN1 13.56MHz RFID/NFC Reader IC с интерфейсами SPI/I2C/UART поддержки ISO 14443A/MIFARE, дальность действия 10 см, режим низкой мощности, антиколлизионный и компактный пакет HVQFN32 для систем безопасного доступа

MFRC52202HN1 13,56MHz RFID/NFC Reader IC с интерфейсами SPI/I2C/UART поддержки ISO 14443A/MIFARE, дальность действия 10 см, режим низкой мощности, антиколлизионный и компактный пакет HVQFN32 для систем безопасного доступа

иnbsp;

Особенности и преимущества

¢ высокоинтегрированные аналоговые схемы для демодуляции и декодирования ответов

Буферные приводы для подключения антенны с минимальным количеством внешних компонентов

Поддерживает ISO/IEC 14443 A/MIFARE и NTAG

Обычное рабочее расстояние в режиме чтения/записи до 50 мм в зависимости от размера антенны и настройки

Поддерживает шифрование MF1xxS20, MF1xxS70 и MF1xxS50 в режиме чтения/записи

Поддерживает ISO/IEC 14443 Высокая скорость передачи данных до 848 кБд

Поддерживает MFIN/MFOUT

Дополнительный внутренний источник питания для интегрального интерфейса смарт-карты, подключенного через MFIN/MFOUT

Поддерживаемые интерфейсы хоста

¢SPI до 10 Мбит/с

В режиме Fast интерфейс I2C-автобуса до 400 kBd, в режиме High speed до 3400 kBd

¢RS232 Серийный UART до 1228,8 kBd, с уровнями напряжения, зависящими от питания напряжением булавки

FIFO-буфер обрабатывает 64 байта отправки и приема

Гибкие режимы прерывания

️ Отключение от работы в режиме программного обеспечения

Програмируемый таймер

Внутренний осциллятор для подключения к кварцевому кристаллу 27,12 МГц

Подача питания от 2,5 до 3,3 В

Сопроцессор CRC

¢ Программируемые пины В/В

Внутренняя самопроверка

иnbsp;

Введение

Различия между версиями 1.0 и 2.0

MFRC522 доступен в двух версиях:

andbull; MFRC52201HN1, далее именуемый версией 1.0, и

andbull; MFRC52202HN1, в дальнейшем именуемый версией 2.0.

Версия 2.0 MFRC522 полностью совместима с версией 1.0 и предлагает дополнительные функции и улучшения:

иbull; повышенная стабильность читающего IC в неблагоприятных условиях

Дополнительный прескаллер таймера, см. раздел 8.5.

andbull; корректированная обработка CRC, когда RX Multiple на 1

Эта версия информационного листа охватывает обе версии MFRC522 и описывает различия между версиями, если применимо.

иnbsp;

Общее описание

MFRC522 представляет собой высокоинтегрированный интерфейс чтения/записи для бесконтактной связи на частоте 13,56 МГц. Читатель MFRC522 поддерживает ISO/IEC 14443 A/MIFARE и NTAG.внутренний передатчик может управлять антенной чтения/записи, предназначенной для связи с картами ISO/IEC 14443 A/MIFARE и транспондерами без дополнительной активной схемыМодуль приемника обеспечивает надежную и эффективную реализацию демодуляции и декодирования сигналов от совместимых с ISO/IEC 14443 A/MIFARE карт и транспондеров.Цифровой модуль управляет полной функциональностью ISO/IEC 14443 A для определения рамки и обнаружения ошибок (парность и CRC). MFRC522 поддерживает продукты MF1xxS20, MF1xxS70 и MF1xxS50. MFRC522 поддерживает бесконтактную связь и использует более высокие скорости передачи MIFARE до 848 кБд в обоих направлениях.

иnbsp;

Информация

иnbsp;

иnbsp;

Рисунок
