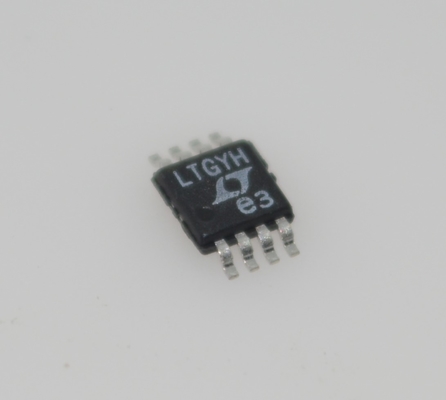

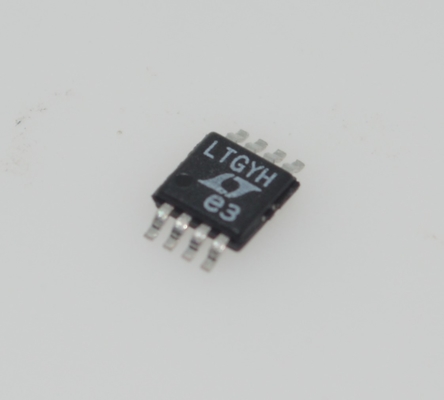

LT6657AHMS8-5 Точность 5V Справочное напряжение с ультранизким 2ppm/°C Дрейф 0,05% Первоначальная точность 10mA Выход Широкий 2,7V-36V Поставка Низкий шум и MSOP-8 пакет для высококлассных приложений

LT6657AHMS8-5 Прецизионный источник опорного напряжения 5 В со сверхнизким дрейфом 2 ppm/°C, начальной точностью 0,05%, выходным током 10 мА, широким диапазоном питания 2,7 В–36 В, низким уровнем шума и корпусом MSOP-8 для высококлассных применений

Особенности

Низкий дрейф

   Класс A: макс. 1,5 ppm/°C

   Класс B: макс. 3 ppm/°C

Низкий уровень шума:

   0,5 ppm P-P (от 0,1 Гц до 10 Гц)

   0,8 ppm RMS (от 10 Гц до 1 кГц)

Широкий диапазон питания до 40 В

Источники и стоки 10 мА мин.

Регулировка по линии: 0,2 ppm/В

Регулировка по нагрузке: 2 мкВ/мА

Защита от обратного напряжения

Защита от обратного выходного напряжения

Отключение с низким энергопотреблением: <4 мкА макс.

Минимальное питание 1,5 В для опции 1,25 В

Термозащита

Может работать в шунтирующем режиме

Настраивается как отрицательный источник опорного напряжения

Доступные варианты выходного напряжения: 1,25 В, 2,5 В, 3 В, 4,096 В, 5 В

Корпус MSOP-8

Применения

Высокотемпературная промышленность

Системы сбора данных высокого разрешения

Контрольно-измерительные приборы и управление технологическими процессами

Автомобильный контроль и мониторинг

Медицинское оборудование

Шунтирующие и отрицательные источники опорного напряжения

Описание

LT®6657 — это прецизионный источник опорного напряжения, сочетающий в себе надежные рабочие характеристики с чрезвычайно низким дрейфом и низким уровнем шума. Благодаря усовершенствованной компенсации кривизны этот полосовой источник опорного напряжения обеспечивает дрейф 1,5 ppm/°C с предсказуемым температурным поведением и начальную точность напряжения 0,1%. Он также обеспечивает шум 0,5 ppm P-P и очень низкий гистерезис при температурном циклировании.

LT6657 — это источник опорного напряжения с низким падением напряжения, который может питаться от напряжения всего 50 мВ выше выходного напряжения, вплоть до 40 В. Буферизованный выход поддерживает выходной ток ±10 мА с низким выходным импедансом и точной регулировкой нагрузки. Возможность работы с высоким током стока позволяет работать в качестве отрицательного источника опорного напряжения с той же точностью, что и положительный источник опорного напряжения. Эта деталь безопасна в условиях обратного подключения батареи и включает в себя защиту от тока при коротком замыкании выхода и тепловое отключение при условиях перегрузки. Включено отключение для снижения энергопотребления при включении быстрого включения.

LT6657 полностью специфицирован в диапазоне температур от –40°C до 125°C. Он доступен в 8-выводном корпусе MSOP.

ИНФОРМАЦИЯ

Чертеж

предполагает, что в серии измерений выходного напряжения за 10 секунд по крайней мере половина наблюдений должна иметь значение от пика до пика ниже этого числа. Например, LT6657-2.5 измеряет менее 0,5 ppm P-P как минимум в 50% наблюдений за 10 секунд. Как упоминалось выше, статистическое распределение шума таково, что при наблюдении в течение длительных периодов времени пиковая погрешность выходного напряжения из-за шума может быть намного больше, чем наблюдаемая в меньшем интервале. Вероятная максимальная погрешность из-за шума часто оценивается с использованием значения RMS, умноженного на расчетный коэффициент амплитуды, который, как предполагается, находится в диапазоне от 6 до 8,4. Это максимальное возможное значение будет наблюдаться только в том случае, если выходное напряжение измеряется в течение очень длительных периодов времени. Поэтому в дополнение к общепринятому методу для LT6657 был использован более тщательный подход к измерению шума (подробно описанный в AN124 Linear Technology), который позволяет получить больше информации из результата. В частности, этот метод характеризует шум в течение значительно большего периода времени, что приводит к более полному описанию низкочастотного шума. Шум ссылки измеряется на выходе схемы, показанной на рисунке 15, с помощью системы АЦП/DVM. Затем рассчитывается напряжение от пика до пика за 10
