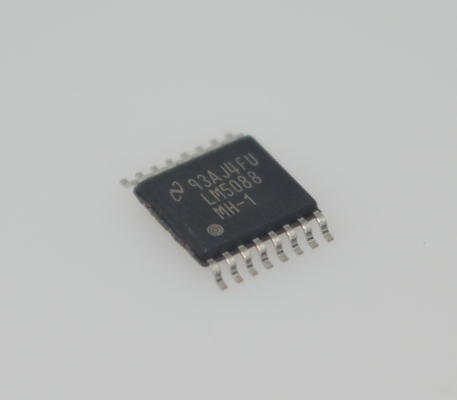

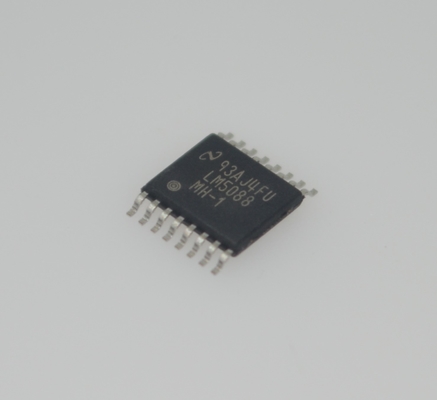

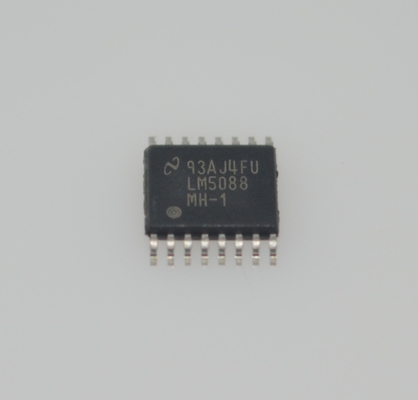

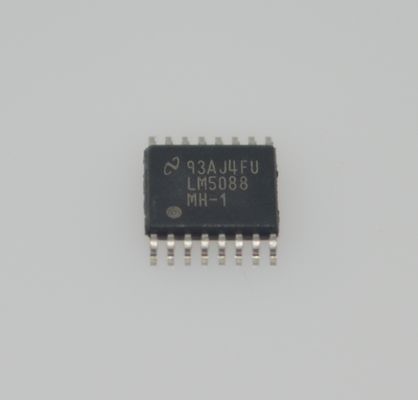

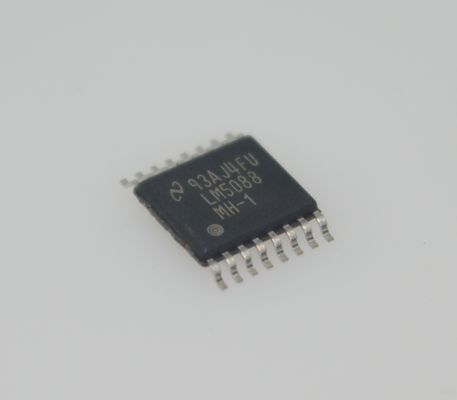

LM5088MHX-1 75V 1.5A Buck Switching Regulator с широким 7.5V-75V входом регулируемым выходом (1.25V-60V) 90% эффективности регулируемой частотой (50kHz-1MHz) тепловое отключение и пакет HTSOP-8

LM5088MHX-1 75 В 1,5 А понижающий импульсный регулятор с широким диапазоном входного напряжения 7,5 В-75 В, регулируемый выход (1,25 В-60 В), КПД 90%, регулировка частоты (50 кГц-1 МГц), тепловое отключение и корпус HTSOP-8

andnbsp;

Особенности

andbull; Соответствует требованиям AEC-Q100 со следующими результатами:

andnbsp; andndash; Класс температуры устройства 1: от -40anddeg;C до +125anddeg;C диапазон рабочих температур окружающей среды

andnbsp; andndash; Уровень классификации ESD устройства HBM 2

andnbsp; andndash; Уровень классификации ESD устройства CDM C5

andbull; Эмулированное управление током

andbull; Управляет внешним N-канальным MOSFET верхнего плеча

andbull; Сверхширокий диапазон входного напряжения от 4,5 В до 75 В

andbull; Режимы низкого тока покоя (IQ) и ожидания

andbull; Функция высокого коэффициента заполнения для снижения напряжения отсечки

andbull; Расширенный спектр для снижения электромагнитных помех (LM5088-1)

andbull; Таймер перезапуска для защиты от перегрузки (LM5088-2)

andbull; Регулируемое выходное напряжение от 1,205 В с точностью обратной связи 1,5%

andbull; Широкополосный усилитель ошибки

andbull; Настройка частоты генератора одним резистором

andbull; Возможность синхронизации генератора

andbull; Программируемый плавный пуск

andbull; Высоковольтный регулятор смещения с низким падением напряжения

andbull; Защита от теплового отключения

andbull; 16-контактный корпус HTSSOP

andnbsp;

Применения

andbull; Автомобильные информационно-развлекательные системы

andbull; Автомобильные адаптеры USB

andbull; Промышленные источники питания постоянного тока и драйверы двигателей

andnbsp;

ОписаниеВысоковольтный несинхронный понижающий контроллер LM5088 имеет все необходимые функции для реализации эффективного высоковольтного понижающего преобразователя с использованием минимального количества внешних компонентов. LM5088 может быть настроен для работы в сверхшироком диапазоне входного напряжения от 4,5 В до 75 В. Этот простой в использовании контроллер включает в себя драйвер затвора с уровнем смещения, способный управлять внешним N-канальным понижающим переключателем. Метод управления основан на управлении пиковым током с использованием эмулированной токовой рампы. Использование эмулированной управляющей рампы снижает чувствительность к шуму схемы широтно-импульсной модуляции, обеспечивая надежное управление очень малыми коэффициентами заполнения, необходимыми в приложениях с высоким входным напряжением и низким выходным напряжением. Частота переключения LM5088 программируется от 50 кГц до 1 МГц.

LM5088 доступен в двух версиях: LM5088-1 обеспечивает функцию дрожания частоты andplusmn;5% для уменьшения проводимых и излучаемых электромагнитных помех, в то время как LM5088-2 обеспечивает универсальный таймер перезапуска для защиты от перегрузки. Дополнительные функции включают регулятор смещения с низким падением напряжения, трехуровневый вход включения для управления режимами отключения и ожидания, плавный пуск и возможность синхронизации генератора. Устройство выпускается в термоулучшенном 16-контактном корпусе HTSSOP.
