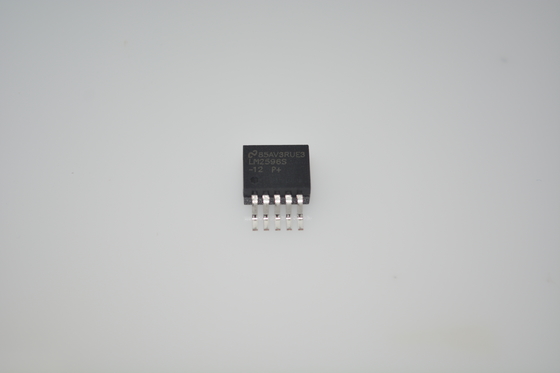

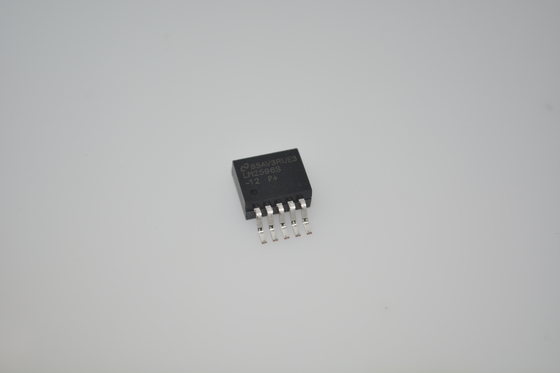

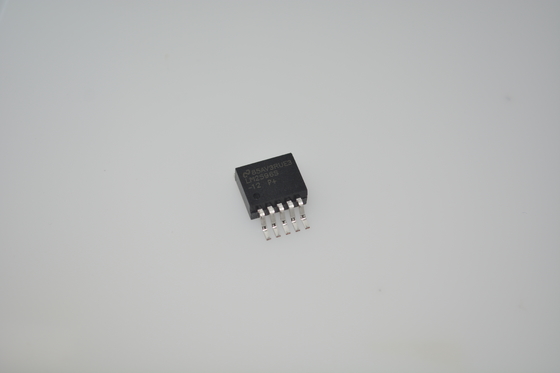

LM2596SX-12 12V 3A Step-Down Converter с широким 4.5V-40V входом 80% эффективность регулируемый выход, теплозащита низкая волна и компактный пакет TO-263 для надежного регулирования мощности

LM2596SX-12 12В 3A понижающий преобразователь с широким диапазоном входного напряжения 4,5В-40В, КПД 80%, регулируемый выход, тепловая защита, низкий уровень пульсаций и компактный корпус TO-263 для надежного регулирования мощности

andnbsp;

Особенности

andbull; Доступен новый продукт:andndash; LMR51430 4,5–36 В, 3 А, синхронный преобразователь 500 кГц и 1,1 МГц

andbull; Для ускорения выхода на рынок:andndash; силовой модуль TLVM13630 3–36 В, 3 А, 200 кГц–2,2 МГц

andbull; Версии с выходным напряжением 3,3 В, 5 В, 12 В и регулируемым выходным напряжением

andbull; Диапазон выходного напряжения регулируемой версии: от 1,2 В до 37 В andplusmn;4% максимум в условиях изменения напряжения сети и нагрузки

andbull; Доступны в корпусах TO-220 и TO-263

andbull; Выходной ток нагрузки 3 А

andbull; Диапазон входного напряжения до 40 В

andbull; Требуется всего четыре внешних компонента

andbull; Отличные характеристики регулирования напряжения сети и нагрузки

andbull; Внутренний генератор фиксированной частоты 150 кГц

andbull; Возможность отключения TTL

andbull; Режим низкого энергопотребления в режиме ожидания, IQ, обычно 80 мкА

andbull; Высокая эффективность

andbull; Используются стандартные индуктивности, имеющиеся в продаже

andbull; Тепловое отключение и защита от ограничения тока

andbull; Создайте индивидуальный дизайн, используя LM2596 с помощью WEBENCHandreg; Power Designer

andnbsp;

Применения

andbull; Бытовая техника

andbull; Инфраструктура электросетей

andbull; Электронные системы продаж (EPOS)

andbull; Домашний кинотеатр

andnbsp;

Описание

Серия регуляторов LM2596 представляет собой монолитные интегральные схемы, которые обеспечивают все активные функции для понижающего (buck) импульсного регулятора, способного управлять нагрузкой 3 А с отличным регулированием напряжения сети и нагрузки. Эти устройства доступны с фиксированным выходным напряжением 3,3 В, 5 В, 12 В и регулируемой версией.

Требуя минимального количества внешних компонентов, эти регуляторы просты в использовании и включают внутреннюю частотную компенсацию и генератор фиксированной частоты.

Серия LM2596 работает на частоте переключения 150 кГц, что позволяет использовать компоненты фильтра меньшего размера, чем те, которые могут потребоваться с понижающими регуляторами частоты переключения. Доступны в стандартном 5-контактном корпусе TO-220 с несколькими различными вариантами изгиба выводов и 5-контактном корпусе для поверхностного монтажа TO-263.

andnbsp;

ИНФОРМАЦИЯ

andnbsp;

Чертеж
