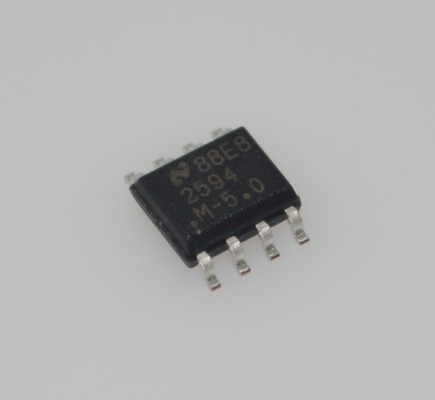

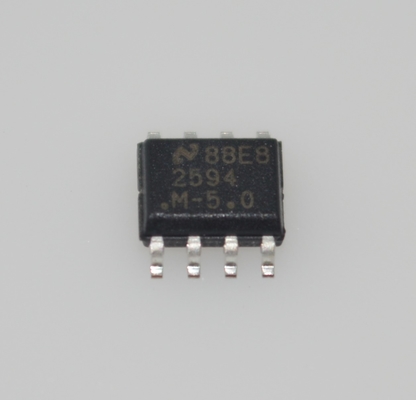

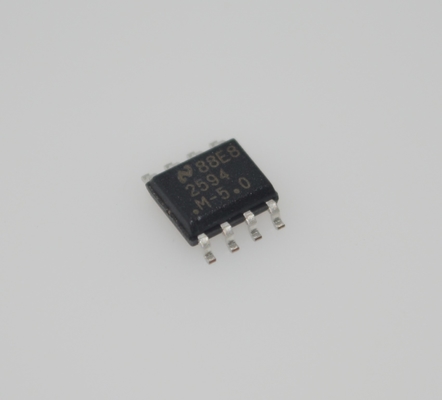

LM2594MX-5.0/NOPB 5В 500 мА понижающий преобразователь с широким диапазоном входного напряжения 4,5–40 В, КПД 80%, низким током покоя, тепловым отключением, простым в использовании корпусом TO-263 и стабильным фиксированным выходом

LM2594MX-5.0/NOPB 5В 500 мА понижающий преобразователь с широким диапазоном входного напряжения 4,5 В-40 В, КПД 80%, низкий ток покоя, тепловое отключение, простой в использовании корпус TO-263 и стабильный фиксированный выход

andnbsp;

Особенности

andbull; Доступен новый продукт:andndash; LMR36506 3-В до 65-В 0,6-A сверхмалый синхронный понижающий преобразователь

andbull; Для ускорения выхода на рынок:andndash; TPSM365R6 3-В до 65-В, 600-мА/300-мА синхронный понижающий силовой модуль

andbull; Версии с выходным напряжением 3,3 В, 5 В, 12 В и регулируемым выходным напряжением

andbull; Диапазон выходного напряжения регулируемой версии: от 1,2 В до 37 В (57 В для версии HV), andplusmn;4% максимум в условиях изменения напряжения сети и нагрузки

andbull; Доступны в 8-контактных корпусах SOIC для поверхностного монтажа и 8-контактных корпусах PDIP

andbull; Гарантированный выходной ток 0,5 А

andbull; Диапазон входного напряжения до 60 В

andbull; Требуется всего четыре внешних компонента

andbull; Внутренний генератор фиксированной частоты 150 кГц

andbull; Возможность отключения TTL

andbull; Режим низкого энергопотребления, типичный ток покоя 85 мкА

andbull; Высокая эффективность

andbull; Использует доступные стандартные индуктивности

andbull; Тепловое отключение и защита от ограничения тока

andbull; Создайте индивидуальный дизайн, используя LM2594HV с помощью WEBENCHandreg; Power Designer

andnbsp;

Применения

andbull; Простой высокоэффективный понижающий (понижающий) регулятор

andbull; Эффективный предварительный регулятор для линейных регуляторов

andbull; Бортовые импульсные регуляторы

andbull; Преобразователь положительного напряжения в отрицательное

andnbsp;

Описание

Серия регуляторов LM2594xx представляет собой монолитные интегральные схемы, которые обеспечивают все активные функции для понижающего (понижающего) импульсного регулятора, способного управлять нагрузкой 0,5 А с отличной регулировкой напряжения сети и нагрузки. Эти устройства доступны с фиксированным выходным напряжением 3,3 В, 5 В, 12 В и регулируемой версией выходного напряжения и упакованы в 8-контактный корпус PDIP и 8-контактный корпус SOIC для поверхностного монтажа.

Требуя минимального количества внешних компонентов, эти регуляторы просты в использовании и имеют внутреннюю частотную компенсацию, генератор фиксированной частоты и улучшенные характеристики регулировки напряжения сети и нагрузки.

Новый продукт, LMR36506, предлагает снижение стоимости спецификации, более высокую эффективность и меньший размер решения со многими другими функциями. См. таблицу сравнения устройств для сравнения характеристик. Начните разработку WEBENCH с LMR36506.
