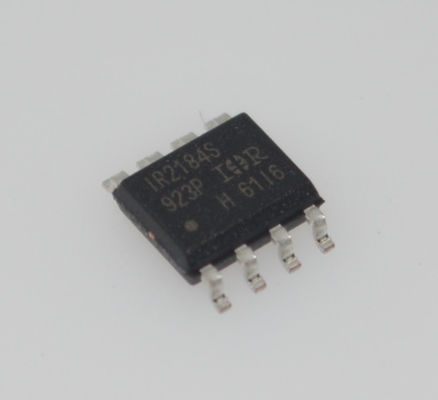

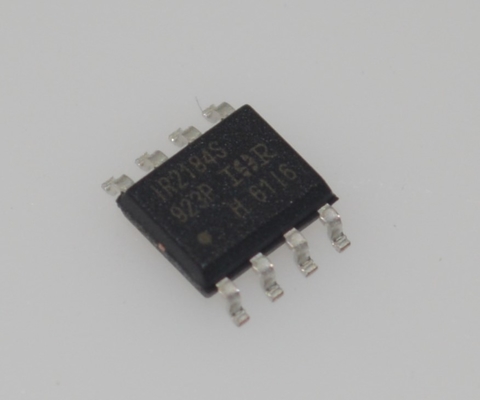

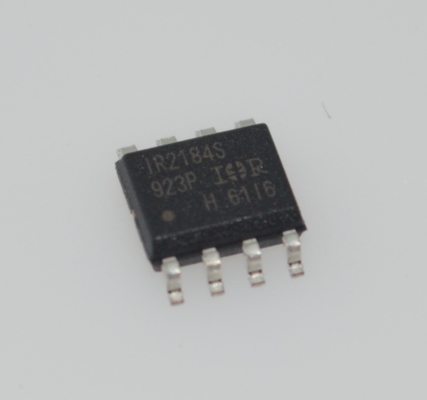

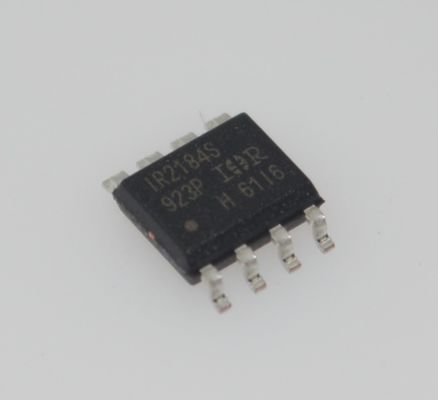

IR2184STRPBF 600V Высоко/низко боковой драйвер 1.9A Пиковый выход быстрое переключение UVLO защита компактный пакет SOIC-8 для двигателей и инверторов

IR2184STRPBF 600 В драйвер верхнего/нижнего плеча, пиковый выходной ток 1,9 А, быстрое переключение, защита от пониженного напряжения UVLO, компактный корпус SOIC-8 для приводов двигателей и инверторов

andnbsp;

Особенности

andbull; Плавающий канал, предназначенный для работы с бутстрепом. Полностью работоспособен при напряжении до +600 В. Устойчив к отрицательному переходному напряжению, невосприимчив к dV/dt

andbull; Диапазон напряжения питания затвора от 10 до 20 В

andbull; Блокировка при пониженном напряжении для обоих каналов

andbull; Совместимость с логикой 3,3 В и 5 В

andbull; Согласованная задержка распространения для обоих каналов

andbull; Смещение логической и силовой земли +/- 5 В.

andbull; Драйвер затвора с меньшим di/dt для лучшей помехозащищенности

andbull; Возможность выходного тока источника/стока 1,4 А/1,8 А

andbull; Также доступен БЕЗ СВИНЦА (PbF)

andnbsp;

Описание

IR2184(4)(S) - это высоковольтные, высокоскоростные драйверы MOSFET и IGBT с зависимыми выходными каналами, относящимися к верхнему и нижнему плечу. Запатентованные технологии HVIC и невосприимчивые к защелкиванию КМОП обеспечивают прочную монолитную конструкцию. Логический вход совместим со стандартным выходом КМОП или LSTTL, вплоть до логики 3,3 В. Выходные драйверы оснащены буферным каскадом с высоким импульсным током, предназначенным для минимизации перекрестной проводимости драйвера. Плавающий канал может использоваться для управления N-канальным силовым MOSFET или IGBT в конфигурации верхнего плеча, которая работает при напряжении до 600 вольт.

andnbsp;

Применения

Системы привода двигателей
Драйверы бесщеточных двигателей постоянного тока (BLDC)
Управление синхронными двигателями с постоянными магнитами (PMSM)

Промышленные сервоприводные системы

Оборудование для преобразования энергии
Высокочастотные импульсные источники питания (SMPS)

Инверторы постоянного/переменного тока (солнечные/ИБП)
Резонансные преобразователи мощности

Промышленная автоматизация
Приводы промышленных роботизированных манипуляторов
Управление шпинделем станка с ЧПУ

Автоматизированное управление двигателем производственной линии

Новые энергетические транспортные средства
Контроллеры двигателей электромобилей
Бортовые зарядные устройства (OBC)

Системы электроусилителя руля
Бытовая техника
Приводы компрессоров инверторных кондиционеров

Управление двигателем высококлассных стиральных машин

Модули питания интеллектуальных приборов

andnbsp;

ИНФОРМАЦИЯ

andnbsp;

Чертеж
