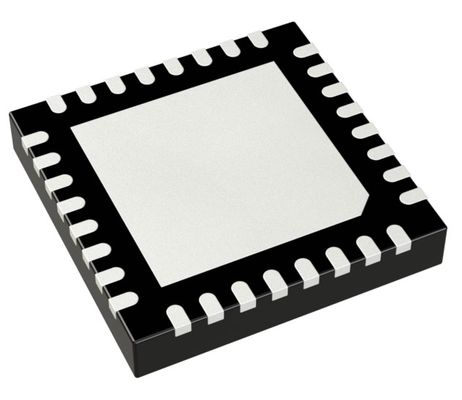

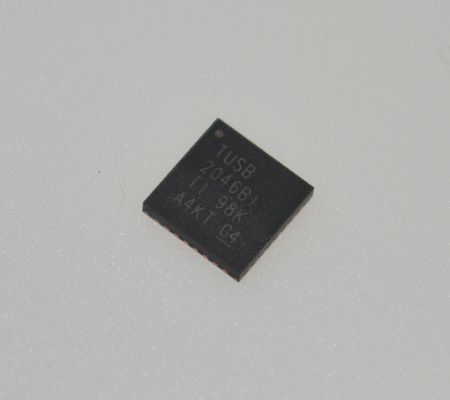

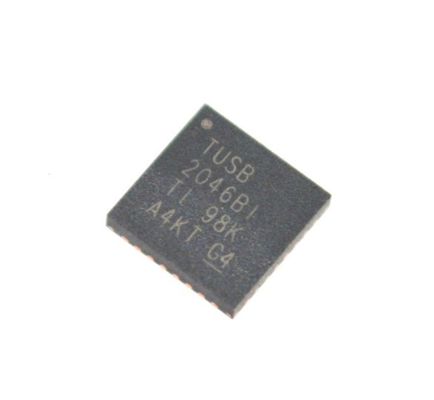

TUSB2046BIRHBR 4-портовый USB 2.0 Hub контроллер с поддержкой 12 Мбит/с / 1,5 Мбит/с, встроенные приемопередатчики, работа при напряжении 3,3 В, низкий уровень электромагнитных помех, режим энергосбережения и промышленный температурный диапазон (-40°C до 85°C)

TUSB2046BIRHBR 4-портовый USB 2.0 Hub контроллер с поддержкой 12 Мбит/с/1,5 Мбит/с, встроенные приемопередатчики, работа от 3,3 В, режим низкого энергопотребления и промышленный температурный диапазон (-40°C to 85°C)

 Особенности

• Полностью соответствует спецификации USB как полноскоростной концентратор: TID #30220231

• 32-контактный LQFP (1) корпус с шагом выводов 0,8 мм или корпус QFN с шагом выводов 0,5 мм

• Логика ASIC с низким энергопотреблением 3,3 В

• Встроенные USB-приемопередатчики

• Реализация конечного автомата не требует программирования прошивки

• Один восходящий порт и четыре нисходящих порта

• Все нисходящие порты поддерживают полноскоростной и низкоскоростной режимы работы

• Два режима питания — режим с самопитанием — режим с питанием от шины

• Переключение питания и отчет о перегрузке по току обеспечиваются групповым или на порт

• Поддерживает операции приостановки и возобновления

• Поддерживает программируемый идентификатор поставщика и идентификатор продукта с внешней последовательной EEPROM

• 3-состояние интерфейса EEPROM позволяет совместно использовать EEPROM

• Push-pull выходы для PWRON устраняют необходимость во внешних подтягивающих резисторах

• Фильтрация шума на OVRCUR обеспечивает устойчивость к скачкам напряжения

• Разводка выводов корпуса позволяет использовать 2-слойную печатную плату

• Низкий уровень электромагнитных помех достигается за счет входного сигнала от кварцевого резонатора 6 МГц

• Перенесено с проверенного концентратора TUSB2040

• Более низкая стоимость, чем у концентратора TUSB2040

• Улучшенная производительность ESD системы

• Нет специальных требований к драйверам; работает без проблем с любой операционной системой с поддержкой стека USB

• Поддерживает работу на частоте 6 МГц через вход от кварцевого резонатора или входной тактовый сигнал 48 МГц

Применения

• Компьютерные системы

• Док-станции

Описание

TUSB2046x — это 3,3-В CMOS-устройство концентратора, которое предоставляет один восходящий порт и четыре нисходящих порта в соответствии со спецификацией Universal Serial Bus (USB) как полноскоростной концентратор. Поскольку это устройство реализовано с помощью цифрового конечного автомата, а не микроконтроллера, программирование прошивки не требуется. Полностью совместимые USB-приемопередатчики интегрированы в ASIC для всех восходящих и нисходящих портов. Нисходящие порты поддерживают полноскоростные и низкоскоростные устройства, автоматически устанавливая скорость нарастания в соответствии со скоростью устройства, подключенного к портам. Конфигурация вывода BUSPWR выбирает либо режим с питанием от шины, либо режим с самопитанием.

Настройка входа GANGED определяет режимы переключения питания и обнаружения перегрузки по току для нисходящих портов. Если GANGED находится в высоком состоянии, все выходы PWRON переключаются вместе, и если активируется какой-либо OVRCUR, все порты переходят в состояние выключения питания. Если GANGED находится в низком состоянии, выходы PWRON и входы OVRCUR работают на основе каждого порта.

ИНФОРМАЦИЯ

Чертеж

Наше преимущество:

• Высококачественная продукция --- наши предложения на 100% новые и оригинальные, ROHS
• Конкурентоспособная цена --- хорошие каналы закупок с хорошей ценой.
• Профессиональное обслуживание --- строгий контроль качества перед отправкой и безупречное послепродажное обслуживание после покупки.
• Адекватный инвентарь --- При поддержке нашей сильной команды закупок,
• Быстрая доставка --- мы отправим товар в течение 1-3 рабочих дней после подтверждения оплаты.

обязательно удовлетворит ваши потребности во всех видах компонентов.^_^
