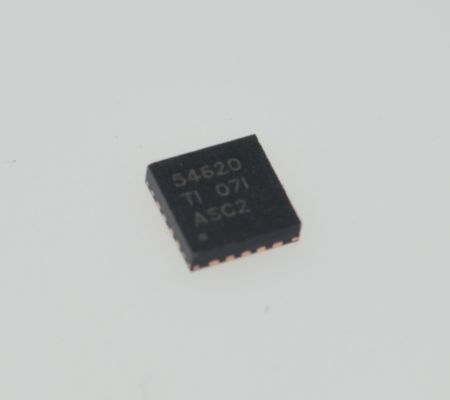

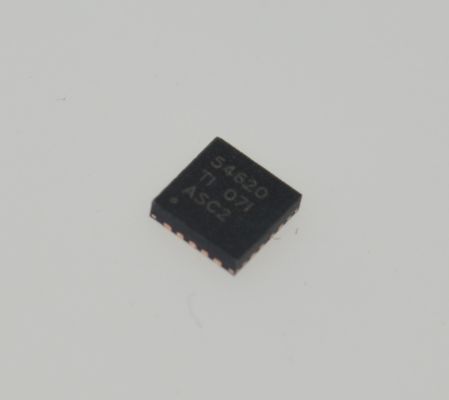

TPS54620RGYR 6A Высокоэффективный преобразователь с 4,5-17В входом регулируемый выход 1,5% точность 1,2МГц переключение теплозащита и мощность Хороший сигнал

TPS54620RGYR 6A Высокоэффективный понижающий преобразователь с входным напряжением 4,5-17 В, регулируемым выходом, точностью 1,5%, частотой переключения 1,2 МГц, тепловой защитой и сигналом Power Good

andnbsp;

Особенности

andbull; Встроенные MOSFET-транзисторы 26 мΩ и 19 мΩ

andbull; Раздельное питание: от 1,6 В до 17 В на PVIN

andbull; Частота переключения от 200 кГц до 1,6 МГц

andbull; Синхронизация с внешним тактовым сигналом

andbull; Опорное напряжение 0,8 Вandplusmn;1% при перегреве

andbull; Низкий ток покоя при выключении 2 мкА

andbull; Монотонный запуск в предварительно смещенные выходы

andbull; Рабочий диапазон температур перехода от -40anddeg;C до 150anddeg;C

andbull; Регулируемый плавный запуск и последовательность включения питания

andbull; Выходной монитор Power Good для пониженного и повышенного напряжения

andbull; Регулируемая блокировка пониженного входного напряжения

andnbsp;

Применения

andbull; Системы питания с высокой плотностью распределения

andbull; Высокопроизводительное регулирование в точке нагрузки

andbull; Инфраструктура широкополосной связи, сетевого оборудования и оптической связи

andnbsp;

Описание

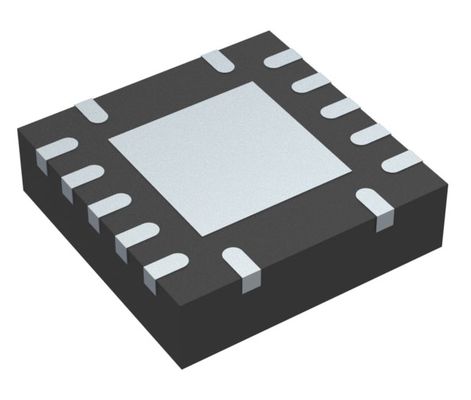

TPS54620 в термоулучшенном корпусе QFN размером 3,50 мм andtimes; 3,50 мм представляет собой полнофункциональный синхронный понижающий преобразователь на 17 В, 6 А, который оптимизирован для небольших конструкций за счет высокой эффективности и интеграции MOSFET-транзисторов верхнего и нижнего плеча. Дальнейшая экономия места достигается за счет управления током, что уменьшает количество компонентов, и за счет выбора высокой частоты переключения, уменьшая занимаемую площадь индуктивности.

Нарастание выходного напряжения при запуске контролируется контактом SS/TR, что позволяет работать как в качестве автономного источника питания, так и в ситуациях отслеживания. Последовательность включения питания также возможна путем правильной настройки разрешения и контактов Power Good с открытым стоком.

Поцикловое ограничение тока на MOSFET-транзисторе верхнего плеча защищает устройство в ситуациях перегрузки и усиливается ограничением тока нижнего плеча, которое предотвращает выход тока из-под контроля. Существует также ограничение тока нижнего плеча, которое отключает MOSFET-транзистор нижнего плеча, чтобы предотвратить чрезмерный обратный ток. Тепловое отключение отключает деталь, когда температура кристалла превышает температуру теплового отключения.

andnbsp;

ИНФОРМАЦИЯ

andnbsp;

Чертеж
