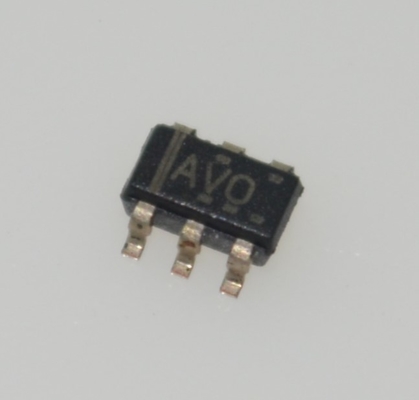

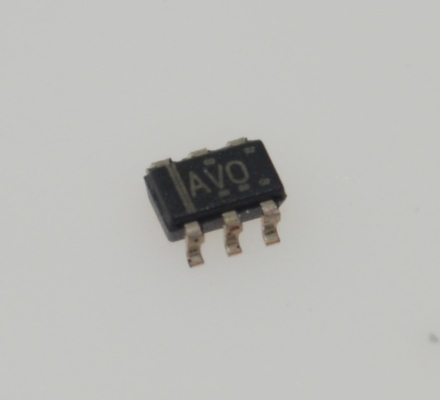

TPS3808G33DBVR Контроллер напряжения 3,3 В, порог 1,6 В, задержка 200 мс, SOT-23-5, вход 1,1-6,5 В, от -40°C до +125°C

TPS3808G33DBVR Контроллер напряжения 3,3 В, порог 1,6 В, задержка 200 мс, SOT-23-5, вход 1,1–6,5 В, от -40°C до +125°C

Особенности

• Генератор сброса при включении питания с регулируемым временем задержки: от 1,25 мс до 10 с

• Очень низкий ток покоя: 2,4 мкА (типовое значение)

• Высокая точность порога: 0,5% (типовое значение)

• Доступны фиксированные пороговые напряжения для стандартных рельсов напряжения от 0,9 В до 5 В и регулируемое напряжение до 0,4 В

• Вход ручного сброса (MR)

• Выход RESET с открытым стоком

• Диапазон температур: от –40°C до 125°C

• Малые корпуса SOT-23 и WSON 2 мм × 2 мм

Применения

• Приложения DSP или микроконтроллеров

• Ноутбуки и настольные компьютеры

• КПК и портативные устройства

• Портативные устройства с питанием от батареи

• Приложения FPGA и ASIC

Описание

Семейство микропроцессорных контроллеров TPS3808 контролирует напряжения системы от 0,4 В до 5 В, активируя сигнал RESET с открытым стоком, когда напряжение SENSE падает ниже заданного порога или когда вывод ручного сброса (MR) переходит в логический низкий уровень. Выход RESET остается низким в течение настраиваемого пользователем времени задержки после того, как напряжение SENSE и ручной сброс (MR) вернутся выше соответствующих порогов.

Устройство TPS3808 использует прецизионный источник опорного напряжения для достижения точности порога 0,5% для VIT ≤ 3,3 В. Время задержки сброса можно установить на 20 мс, отключив вывод CT, на 300 мс, подключив вывод CT к VDD с помощью резистора, или можно настроить пользователем в диапазоне от 1,25 мс до 10 с, подключив вывод CT к внешнему конденсатору. Устройство TPS3808 имеет очень низкий типичный ток покоя 2,4 мкА, поэтому оно хорошо подходит для приложений с питанием от батареи. Оно доступно в корпусах SOT-23 и 2 мм × 2 мм WSON и полностью специфицировано в диапазоне температур от 40°C до 125°C (TJ).

ИНФОРМАЦИЯ

Чертеж
