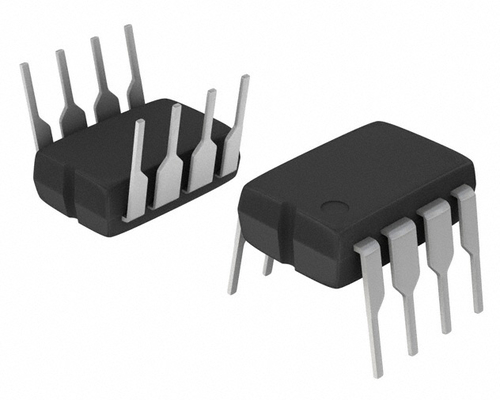

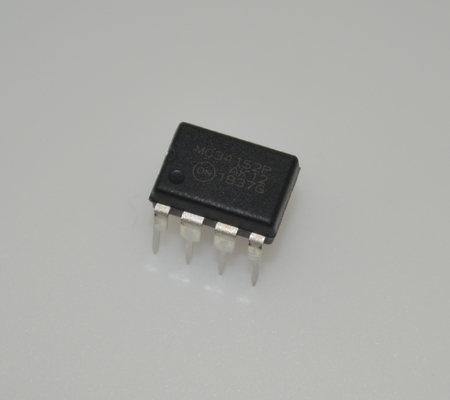

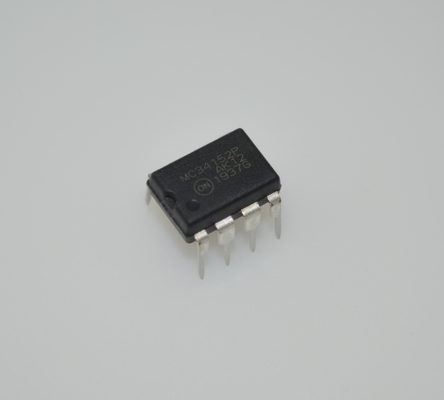

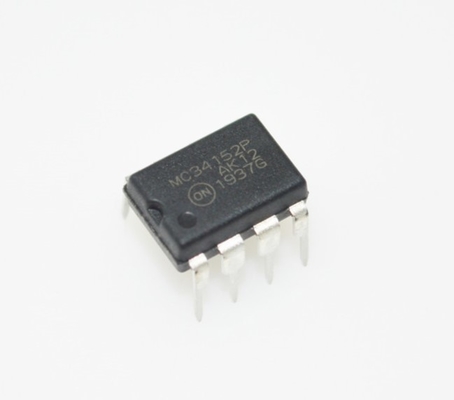

MC34152PG Драйвер для двух MOSFET транзисторов, пиковый ток 1.5A, питание 12В-18В, время нарастания/спада 50нс, DIP-8, -40°C до +85°C

MC34152PG Двойной драйвер MOSFET 1.5A Пиковый ток 12V-18V Поставка 50 нс Взлет/падение DIP-8 -40°C до +85°C

иnbsp;

Особенности

andbull; Два независимых канала с выходом тотемного столба 1,5 A

andbull; время подъема и падения 15 нс при нагрузке 1000 пФ

andbull; CMOS/LSTTL совместимые входы с гистерезом

andbull; Локаут низкого напряжения с гистерезом

andbull; низкий резервный ток

Эффективная высокочастотная работа

andbull; Улучшенная производительность системы с общими коммутационными регуляторами управления

andbull; префикс NCV для автомобильной промышленности и других применений, требующих контроля на месте и изменения

и Bull; это Pband минус;Free и Halideand минус;Free устройства

иnbsp;

Описание

MC34152/MC33152 - это двойные неинвертирующие высокоскоростные драйверы, специально разработанные для приложений, для которых требуются низкоточные цифровые сигналы для управления большими емкостными нагрузками с высокой скоростью снятия.Эти устройства имеют низкий входный ток, что делает их совместимыми с логикой CMOS / LSTTL, гистереза ввода для быстрого переключения вывода, независимого от времени перехода ввода, и два вывода тотемного полюса высокого тока, идеально подходящих для питания MOSFET.Также включен под напряжением блокировки с гистерезом, чтобы предотвратить систему непредсказуемой работы при низких напряжениях питания.

Типичные приложения включают переключающие источники питания, преобразователи dc и минус к и минус к, удвоители напряжения/инверторы конденсаторных насосов зарядки и контроллеры двигателей.

Устройство доступно в двух вариантах: линейной и поверхностной установки.

иnbsp;

Стадия ввода

Логические входы имеют 170 мВ гистереза с входным порогом, сосредоточенным на 1,67 В.Входные пороги не чувствительны к VCC, что делает это устройство непосредственно совместимым с логическими семьями CMOS и LSTTL на всем диапазоне рабочего напряженияВходной гистерез обеспечивает быстрое переключение выхода, независимое от времени перехода входного сигнала, предотвращая колебания выхода при пересечении порогов ввода.Входы спроектированы для принятия амплитуды сигнала в диапазоне от земли до VCCЭто позволяет выходу одного канала напрямую управлять входом второго канала для операции masterandminus;slave.Каждый вход имеет 30 к pulldown резистора так что не подключенный открытый вход будет вызывать связанный вывод Drive быть в известном низком состоянии.

Стадия выпуска

Каждый тотемный столб привода способен подавать и опускать до 1,5 А с типичным сопротивлением 2,4 при 1,0 А.сопротивление позволяет достичь высоких выходной токов при более низкой VCC, чем с сравнительными драйверами CMOS. Каждый выход имеет 100 k pulldown сопротивление, чтобы держать ворота MOSFET низкой, когда VCC менее 1,4 В. Никакой перетока или тепловой защиты не было разработано в устройстве,так что выходное короткое замыкание на VCC или наземного должны быть избегнуты.

Паразитарная индуктивность в серии с нагрузкой приведет к тому, что выходы водителя будут звучать над VCC во время поворота и минус на переходе, и под землей во время поворота и минус на переходе.С драйверами CMOS, этот режим работы может вызвать разрушительное состояние выходной блокировки. MC34152 защищен от выходной блокировки.Выходы привода содержат внутренний диод к VCC для зажимания положительного напряжения переходныхПри работе с VCC на 18 В необходимо соблюдать правильный обход питания, чтобы не допустить превышения выходной сигнализации максимальной номинальной мощности устройства 20 В.Отрицательные выходные транзиторы зажимаются внутренним транзистором NPN pullupПоскольку полное напряжение питания применяется через NPN во время отрицательного выходного перехода, рассеивание мощности при высоких частотах может стать чрезмерным.и 21 показывают метод использования внешних диодных зажимов Schottky для уменьшения рассеивания энергии драйвера.

иnbsp;

Информация

иnbsp;

Рисунок
