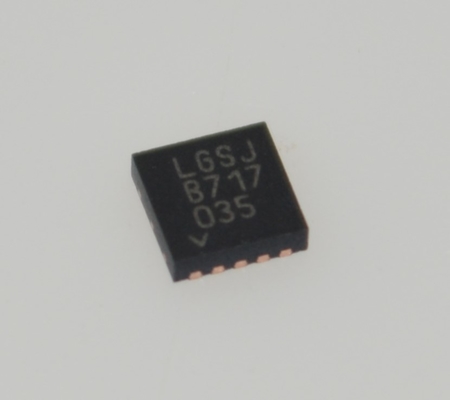

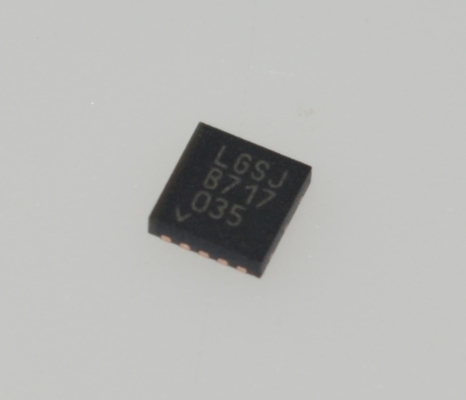

LT3042EDD Сверхмалошумящий LDO 0,8 мкВ RMS шума, 76 дБ PSRR @ 1 МГц, вход 1,8–20 В, 3 мм × 3 мм DFN-8, от -40°C до +125°C

LT3042EDD Ультранизкий шум LDO 0.8μV RMS Шум 76dB PSRR @ 1MHz 1.8-20V Вход 3mm×3mm DFN-8 -40°C до +125°C

СТРАНИЦЫ

Ультранизкий RMS Шум: 0,8μVRMS (10Hz до 100kHz)

Ультранизкий точечный шум: 2nV/√Hz при 10kHz

Ультравысокий PSRR: 79 дБ при 1 МГц

Выходной ток: 200mA

Широкий диапазон входного напряжения: от 1,8 до 20 В

Один конденсатор улучшает шум и PSRR

100μA SET Pin Current: ±1% начальная точность

Однорезисторные программы Выходное напряжение

Высокая полоса передачи: 1 МГц

Программируемый лимит тока

Низкое выходное напряжение: 350 мВ

Диапазон выходного напряжения: от 0 до 15 В

Программируемая мощность хорошая

Возможность быстрого запуска

Прецизия включена/UVLO

Параллельно для более низкого шума и более высокого тока

Внутренний лимит тока с складом

Минимальный выходной конденсатор: 4,7μF Керамический

Обратная батарея и защита от обратного тока

n 10-волололовые MSOP и 3mm × 3mm DFN пакеты

Применение

РЧ источники питания: PLL, VCO, смесители, LNA

Инструментация с очень низким уровнем шума

Высокоскоростные/высокоточные преобразователи данных

Медицинское применение: визуализация, диагностика

Точные источники питания

Послерегулятор для переключения поставок

Описание

LT®3042 представляет собой высокопроизводительный линейный регулятор с низким уровнем отключения, оснащенный архитектурой сверхнизкого шума LTC и сверхвысокой PSRR для питания радиочастотных приложений, чувствительных к шуму.Разработанный как точечный ориентировочный ток, за которым следует высокопроизводительный буфер напряжения, LT3042 может быть легко параллельно для дальнейшего снижения шума, увеличения выходного тока и распространения тепла на ПКБ.

Устройство подает 200 мА при типичном 350 мВ выходном напряжении. Рабочий тихий ток номинально 2 мА и падает до <<1 мА при выключении.Широкий диапазон выходного напряжения LT3042 ′s (0V до 15V при сохранении работы с увеличением единицы обеспечивает практически постоянный выходной шум, PSRR, регулирование полосы пропускания и нагрузки, независимо от запрограммированного выходного напряжения.Возможность быстрого запуска и программируемая мощность хорошо указывают на регулирование выходного напряжения.

LT3042 стабилен с керамическим конденсатором выхода минимум 4,7μF. Встроенная защита включает защиту от обратного аккумулятора, защиту от обратного токаВнутренний предел тока с откатом и термический предел с гистерезомLT3042 доступен в термоусиленном 10-Lead MSOP и 3mm × 3mm DFN пакетах.
