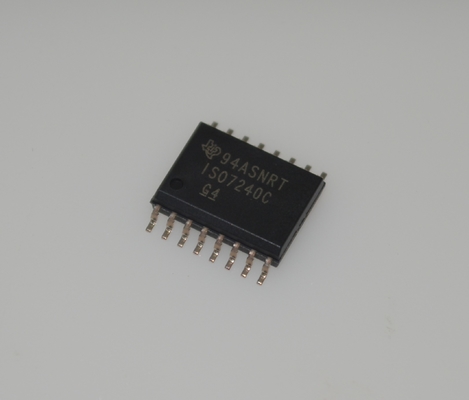

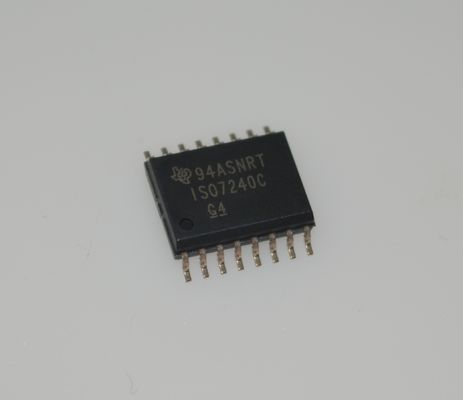

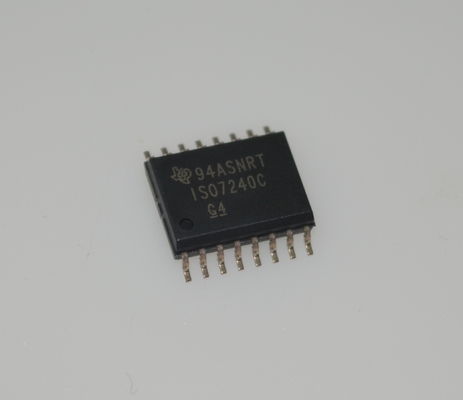

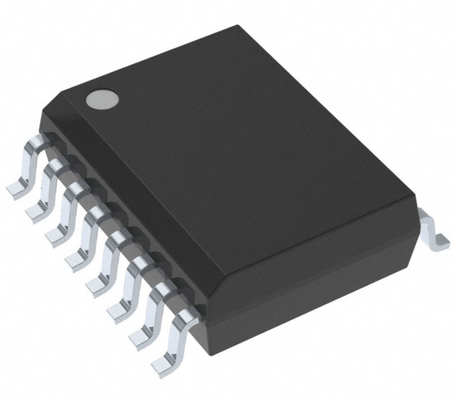

ISO7240CDWR 4-канальный цифровой изолятор со скоростью 100 Мбит/с Высокий CMTI (50 кВ/μs) Широкий диапазон питания (3V-5.5V) Низкая мощность Устойчивая защита ESD и пакет SOIC-16

ISO7240CDWR 4-канальный цифровой изолятор со скоростью 100 Мбит/с, высоким CMTI (50 кВ/мкс), широким диапазоном питания (3 В-5,5 В), низким энергопотреблением, надежной защитой от электростатического разряда и корпусом SOIC-16

andnbsp;

Особенности

andbull; Варианты скорости передачи сигнала 25 и 150 Мбит/с – низкий перекос выходных сигналов между каналами; максимум 1 нс – низкое искажение ширины импульса (PWD); максимум 2 нс – низкое содержание джиттера; типичное значение 1 нс при 150 Мбит/с

andbull; Выбираемый выход по умолчанию (ISO7240CF)

andbull; > 25 лет работы при номинальном рабочем напряжении (см. Прогноз срока службы изоляции)

andbull; Защита от электростатического разряда 4 кВ

andbull; Работает с источниками питания 3,3 В или 5 В

andbull; Высокая электромагнитная помехоустойчивость (см. Помехоустойчивость цифрового изолятора ISO72x к магнитному полю)

andbull; Диапазон рабочих температур от -40°C до +125°C

andbull; Сертификаты, связанные с безопасностью:andndash; DIN EN IEC 60747-17 (VDE 0884-17)andndash; Программа признания компонентов UL 1577andndash; IEC 61010-1, сертификация IEC 62368-1

andnbsp;

Применения

andbull; Автоматизация производстваandndash; Modbusandndash; Profibusandtrade;andndash; Шины данных DeviceNetandtrade;

andbull; Интерфейс периферийных устройств компьютера

andbull; Интерфейс управления сервоприводом

andbull; Сбор данных

andnbsp;

Описание

Устройства ISO7240x, ISO7241x и ISO7242x представляют собой четырехканальные цифровые изоляторы с несколькими конфигурациями каналов и функциями включения выходов. Эти устройства имеют буферы логического входа и логического выхода, разделенные изоляционным барьером из диоксида кремния (SiO2) Texas Instrument. Используемые в сочетании с изолированными источниками питания, эти устройства помогают блокировать высокое напряжение, изолировать землю и предотвращать попадание токов помех в локальную землю, что может привести к помехам или повреждению чувствительных схем.

Семейство устройств ISO7240x имеет все четыре канала в одном направлении. Семейство устройств ISO7241x имеет три канала в одном направлении и один канал в противоположном направлении. Семейство устройств ISO7242x имеет два канала в каждом направлении.

Устройства с суффиксом C (опция C) имеют пороговые значения TTL на входе и фильтр помех на входе, который предотвращает передачу переходных импульсов на выход устройства. Устройства с суффиксом M (опция M) имеют пороговые значения CMOS VCC/2 на входе и не имеют входного фильтра помех или дополнительной задержки распространения.

Устройство ISO7240CF имеет функцию отключения входа на выводе 7 и выбираемую функцию выхода с безопасным режимом работы (высокий или низкий) с помощью вывода CTRL (вывод 10). Выход с безопасным режимом работы имеет логический высокий уровень, когда на вывод CTRL подается логический высокий уровень или вывод остается неподключенным. Если на вывод CTRL подается логический низкий сигнал, выход с безопасным режимом работы переходит в состояние логического низкого уровня. Функция отключения входа устройства ISO7240CF предотвращает передачу данных через изоляционный барьер на выход. Когда входы отключены или VCC1 отключено, выходы устанавливаются выводом CTRL.

Эти устройства могут питаться от источников питания 3,3 В или 5 В с любой стороны, в любой комбинации. Входные контакты сигнала устойчивы к напряжению 5 В независимо от используемого уровня напряжения питания.

Эти устройства рассчитаны на работу в диапазоне температур окружающей среды от -40°C до +125°C.

andnbsp;

ИНФОРМАЦИЯ

andnbsp;

Чертеж
