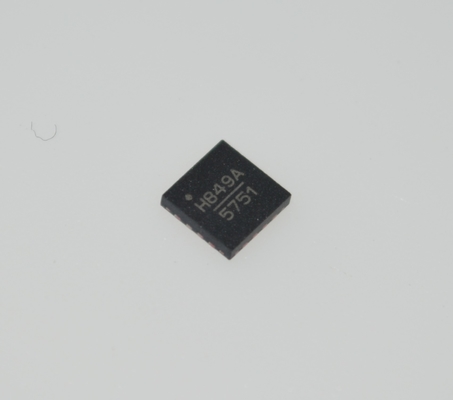

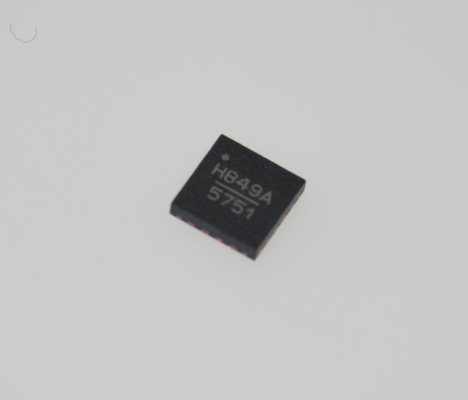

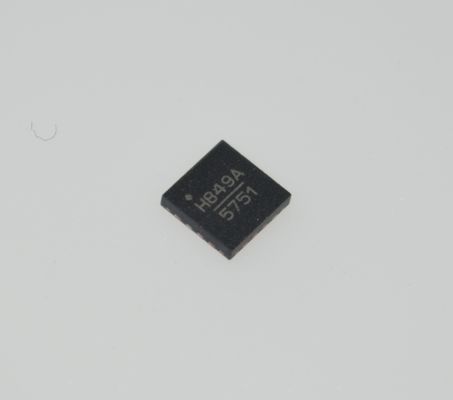

HMC849ALP4CE 24 Гбит/с Высокоскоростной SPDT-переключатель с низкими вносимыми потерями, работающий от 3,3 В/5 В, широкая полоса пропускания, высокая изоляция, быстрое переключение и защита от электростатического разряда

HMC849ALP4CE 24 Гбит/с высокоскоростной SPDT-переключатель с низкими вносимыми потерями, работающий от 3,3 В/5 В, широкая полоса пропускания, высокая изоляция, быстрое переключение и защита от электростатического разряда

andnbsp;

andnbsp;Особенности

Высокая изоляция: до 60 дБ

Одиночное положительное управление: 0/+3 В до +5 В

Высокий входной IP3: +52 дБм

Неотражающая конструкция

Состояние «Все выключено»

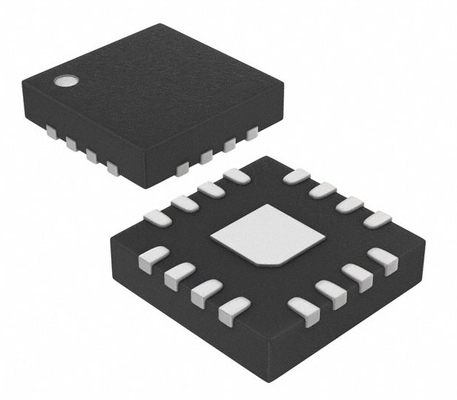

16-выводной корпус QFN 4x4 мм: 16 ммandsup2;

andnbsp;

Типичные области применения

HMC849ALP4CE идеально подходит для:

andbull; Инфраструктура сотовой связи/4G

andbull; WiMAX, WiBro и фиксированная беспроводная связь

andbull; Автомобильная телематика

andbull; Мобильное радио

andbull; Испытательное оборудование

andnbsp;

Общее описание

HMC849ALP4CE представляет собой высокоизолированный неотражающий DC-to-6 ГГц GaAs pHEMT SPDT-переключатель в недорогом безвыводном корпусе для поверхностного монтажа. Переключатель идеально подходит для приложений сотовой связи/WiMAX/4G, обеспечивая изоляцию до 60 дБ, низкие вносимые потери 0,8 дБ и входной IP3 +52 дБм. Обработка мощности превосходна в диапазоне 5–6 ГГц WiMAX, при этом переключатель обеспечивает точку компрессии P1 дБ +31 дБм. Встроенная схема позволяет управлять одним положительным напряжением 0/+3 В или 0/+5 В при очень низких токах постоянного тока. Вход разрешения (EN), установленный в логическое высокое состояние, переведет переключатель в состояние «все выключено».

andnbsp;

ИНФОРМАЦИЯ

andnbsp;

Чертеж
