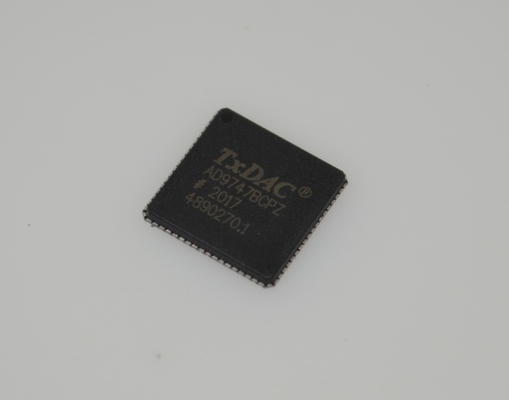

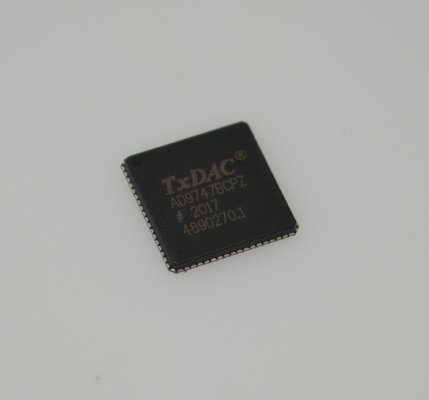

AD9747BCPZ 14-разрядный высокоскоростной ЦАП 2,5 GSPS с низким энергопотреблением, входами LVDS, отличным SFDR, гибкой синхронизацией, широкой полосой пропускания и промышленным температурным диапазоном

AD9747BCPZ 14-разрядный 2,5 GSPS высокоскоростной ЦАП с низким энергопотреблением LVDS входами, отличным SFDR, гибкой синхронизацией, широкой полосой пропускания и промышленным температурным диапазоном

ОСОБЕННОСТИ

Высокий динамический диапазон, двойные ЦАП

Низкий уровень шума и интермодуляционных искажений

ACLR WCDMA с одной несущей = 80 дБн при ПЧ 61,44 МГц

Инновационный выходной каскад с коммутацией позволяет использовать выходы за пределами частоты Найквиста

Входы LVCMOS с двухпортовой или опциональной чередующейся однопортовой работой

Дифференциальные аналоговые токовые выходы программируются от 8,6 мА до 31,7 мА при полной шкале

Вспомогательные 10-разрядные токовые ЦАП с возможностью источника/стока для внешней компенсации смещения

Внутренний источник опорного напряжения 1,2 В

Работает от источников питания 1,8 В и 3,3 В

Рассеиваемая мощность 315 мВт

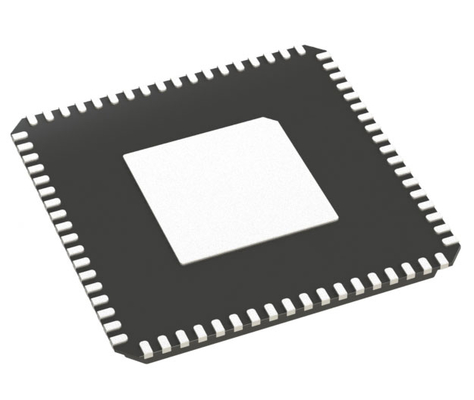

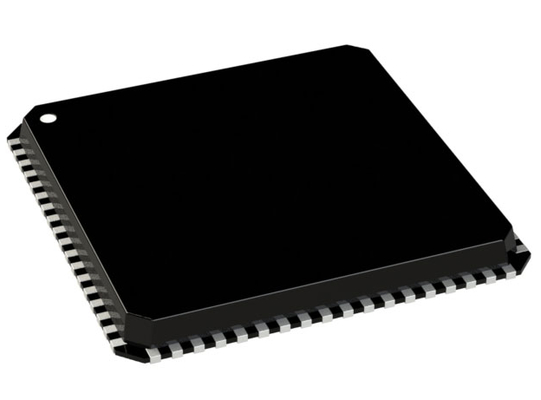

Небольшая занимаемая площадь, без свинца, 72-контактный LFCSP

ПРИМЕНЕНИЯ

Беспроводная инфраструктура: WCDMA, CDMA2000, TD-SCDMA, WiMAX

Широкополосная связь: LMDS/MMDS, точка-точка

Измерительные приборы: генераторы радиочастотных сигналов, генераторы сигналов произвольной формы

ОБЩЕЕ ОПИСАНИЕ

AD9741/AD9743/AD9745/AD9746/AD9747 представляют собой совместимые по выводам, двойные цифро-аналоговые преобразователи (ЦАП) с высоким динамическим диапазоном с разрешением 8/10/12/14/16 бит и частотой дискретизации до 250 MSPS. Устройства включают в себя специальные функции для приложений прямой передачи, включая компенсацию усиления и смещения, и они легко взаимодействуют с аналоговыми квадратурными модуляторами, такими как ADL5370.

Запатентованная динамическая выходная архитектура позволяет синтезировать аналоговые выходы даже выше Найквиста, смещая энергию от основной частоты к зеркальной частоте. Полная программируемость обеспечивается через последовательный периферийный интерфейс (SPI). Кроме того, предлагаются некоторые функции, программируемые с помощью выводов, для тех приложений, которые не имеют контроллера.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ПРОДУКТА

Низкий уровень шума и интермодуляционных искажений (IMD) обеспечивает высококачественный синтез широкополосных сигналов.

Запатентованный коммутационный выход для повышения динамических характеристик.

Программируемые токовые выходы и двойные вспомогательные ЦАП обеспечивают гибкость и улучшение системы.

ИНФОРМАЦИЯ

Чертеж
