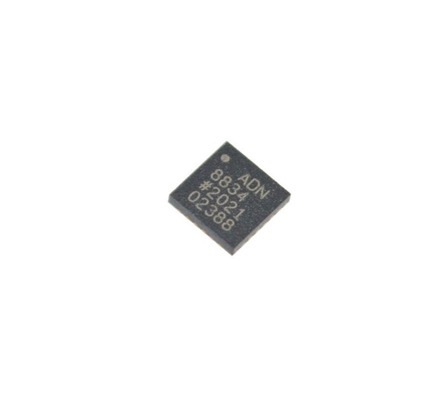

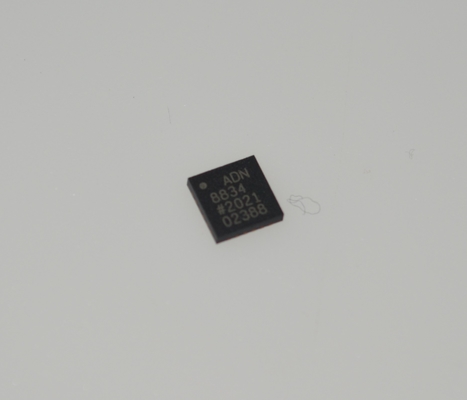

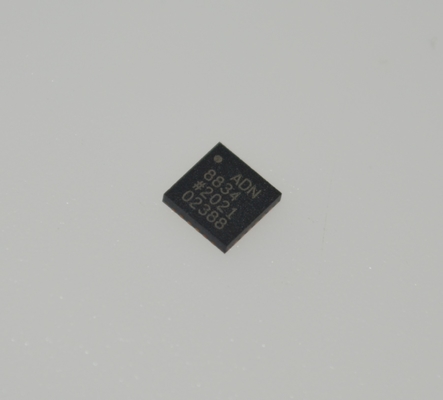

ADN8834ACPZ-R7 3A TEC Контроллер ±2.5°C Стабильность 2.7-5.5В Питание I2C Интерфейс LFCSP-32 -40°C до +85°C

ADN8834ACPZ-R7 3A TEC Контроллер ±2.5°C Стабильность 2.7-5.5В Питание I2C Интерфейс LFCSP-32 -40°C to +85°C

ОСОБЕННОСТИ

► Запатентованная высокоэффективная одноиндукторная архитектура

► Встроенные MOSFET с низким RDSON для контроллера TEC

► Мониторинг напряжения и тока TEC

► Не требуется внешний токоизмерительный резистор

► Независимые настройки ограничения тока нагрева и охлаждения TEC

► Программируемое максимальное напряжение TEC

► Частота переключения ШИМ-драйвера 2,0 МГц

► Внешняя синхронизация

► Два встроенных, нулевых дрейфа, rail-to-rail операционных усилителя с прерывателем

► Поддержка термисторов NTC или датчиков температуры RTD

► Выход опорного напряжения 2,50 В с точностью 1%

► Индикатор блокировки температуры

► Доступен в 25-шариковом корпусе, 2,5 мм иtimes; 2,5 мм WLCSP или в 24-выводном корпусе, 4 мм иtimes; 4 мм LFCSP

► Соответствует требованиям AEC-Q100 для автомобильных применений

ПРИМЕНЕНИЯ

► Контроль температуры TEC

► Оптические модули

► Оптические волоконные усилители

► Системы оптических сетей

► Приборы, требующие контроля температуры TEC

ОБЩЕЕ ОПИСАНИЕ

ADN88341 - это монолитный TEC-контроллер со встроенным контроллером TEC. Он имеет линейный силовой каскад, силовой каскад с широтно-импульсной модуляцией (ШИМ) и два операционных усилителя rail-to-rail с нулевым дрейфом. Линейный контроллер работает с ШИМ-драйвером для управления внутренними силовыми MOSFET в конфигурации H-моста. Измеряя напряжение обратной связи с датчика температуры и используя встроенные операционные усилители в качестве пропорционально-интегрально-дифференциального (ПИД) компенсатора для обработки сигнала, ADN8834 пропускает ток через TEC для установления температуры лазерного диода или пассивного компонента, прикрепленного к модулю TEC, до запрограммированной целевой температуры.

ADN8834 поддерживает термисторы с отрицательным температурным коэффициентом (NTC), а также датчики температуры с положительным температурным коэффициентом (PTC). Целевая температура устанавливается в виде аналогового входного напряжения либо от цифро-аналогового преобразователя (ЦАП), либо от внешнего делителя резисторов.

Контур регулирования температуры ADN8834 стабилизируется с помощью ПИД-компенсации с использованием встроенных операционных усилителей с прерывателем и нулевым дрейфом. Внутреннее опорное напряжение 2,50 В обеспечивает выходную точность 1%, которая используется для смещения моста измерения температуры термистора, а также сети делителя напряжения для программирования максимальных ограничений тока и напряжения TEC как для режимов нагрева, так и для режимов охлаждения. Благодаря операционным усилителям с прерывателем и нулевым дрейфом поддерживается чрезвычайно хорошая долговременная стабильность температуры с помощью автономного контура аналогового регулирования температуры.

ИНФОРМАЦИЯ

Чертеж
