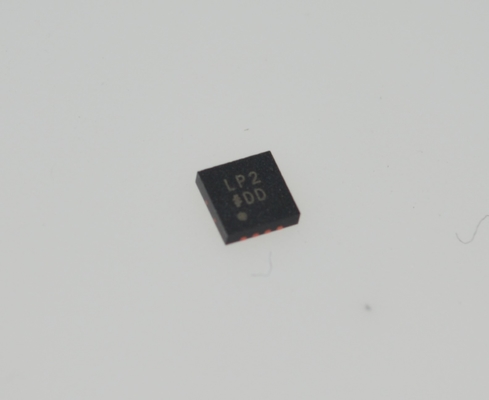

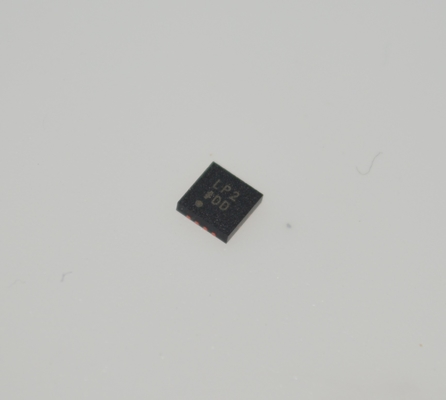

ADM7172ACPZ-R7 6,5 В 2 А Сверхмалошумящий LDO, шум 1 мкВ RMS, PSRR 75 дБ при 1 МГц, вход 2,3–6,5 В, LFCSP-8, от -40°C до +125°C

ADM7172ACPZ-R7 6.5V 2A Сверхнизкошумящий LDO 1μV RMS Шум 75dB PSRR @1MHz 2.3-6.5V Вход LFCSP-8 -40°C to +125°C

ОСОБЕННОСТИ

Диапазон входного напряжения: от 2,3 В до 6,5 В

Максимальный выходной ток: 2 А

Низкий уровень шума: 5 µВ среднеквадратичное значение, независимо от выходного напряжения при

от 100 Гц до 100 кГц

Быстрая переходная характеристика: 1,5 μс для шага нагрузки от 1 мА до 1,5 А

60 дБ PSRR при 100 кГц

Низкое падение напряжения: 172 мВ при нагрузке 2 А, VOUT = 3 В

Первоначальная точность: −0,5% (минимум), +1% (максимум)

Точность по линии, нагрузке и температуре: ±1,5%

Ток покоя, IGND = 0,7 мА без нагрузки

Низкий ток отключения: 0,25 μA при VIN = 5 В

Стабильность с небольшим керамическим выходным конденсатором 4,7 µФ

Регулируемые и фиксированные варианты выходного напряжения: от 1,2 В до 5,0 В

Регулируемый выход от 1,2 В до VIN − VDO

Прецизионное включение

Регулируемый плавный пуск

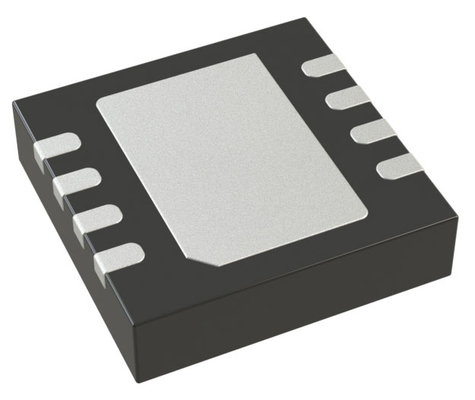

8-выводной корпус LFCSP 3 мм × 3 мм

 ПРИМЕНЕНИЯ

Регулирование для чувствительных к шуму приложений: схемы АЦП и ЦАП,

прецизионные усилители, PLL/VCO и микросхемы синхронизации

Связь и инфраструктура

Медицина и здравоохранение

Промышленность и приборостроение

ОБЩЕЕ ОПИСАНИЕ

ADM7172 — это КМОП-регулятор с низким падением напряжения (LDO), который работает от 2,3 В до 6,5 В и обеспечивает выходной ток до 2 А. Этот LDO с высоким выходным током идеально подходит для регулирования высокопроизводительных аналоговых и смешанных сигнальных схем, работающих от шин от 6 В до 1,2 В. Используя передовую запатентованную архитектуру, устройство обеспечивает высокое подавление помех по питанию и низкий уровень шума, а также обеспечивает отличную переходную характеристику по линии и нагрузке всего с небольшим керамическим выходным конденсатором 4,7 µФ. Переходная характеристика по нагрузке обычно составляет 1,5 μс для шага нагрузки от 1 мА до 1,5 А.

ADM7172 доступен в 17 вариантах фиксированного выходного напряжения. Следующие напряжения доступны со склада: 1,3 В, 1,8 В, 2,5 В, 3,0 В, 3,3 В, 4,2 В и 5,0 В. Дополнительные напряжения, доступные по специальному заказу: 1,5 В, 1,85 В, 2,0 В, 2,2 В, 2,7 В, 2,75 В, 2,8 В, 2,85 В, 3,8 В и 4,6 В. Также доступна регулируемая версия, которая позволяет использовать выходные напряжения в диапазоне от 1,2 В до VIN − VDO с внешним делителем обратной связи.

Пусковой ток можно контролировать, регулируя время запуска через вывод плавного пуска. Типичное время запуска с конденсатором плавного пуска 1 нФ составляет 1,0 мс.

Уровень шума на выходе регулятора ADM7172 составляет 5 μВ среднеквадратичное значение, независимо от выходного напряжения. ADM7172 выпускается в 8-выводном корпусе LFCSP размером 3 мм × 3 мм, что делает его не только очень компактным решением, но и обеспечивает отличные тепловые характеристики для приложений, требующих выходного тока до 2 А в небольшом низкопрофильном корпусе.

ИНФОРМАЦИЯ

Чертеж
