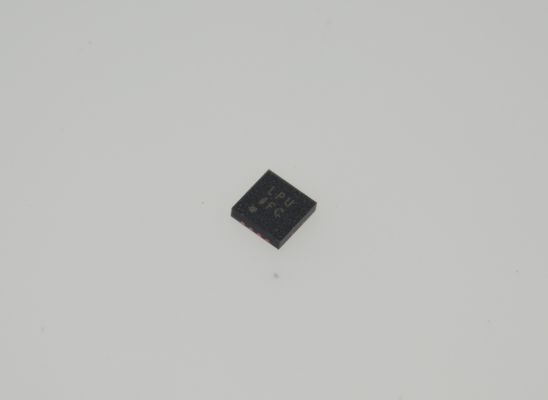

ADM7170ACPZ-3.3-R7 3.3V 2A LDO регулятор 1.8-6.5V Вход 1μV RMS Шум 75dB PSRR LFCSP-8 -40°C до +125°C AEC-Q100

ADM7170ACPZ-3.3-R7 3,3 В 2A LDO регулятор 1,8-6,5 В вход, шум 1andmu;В RMS, PSRR 75 дБ, LFCSP-8, от -40°C до +125°C, AEC-Q100

andnbsp;

ОСОБЕННОСТИ

Диапазон входного напряжения: от 2,3 В до 6,5 В

Максимальный выходной ток: 500 мА

Низкий уровень шума: 5 andmicro;В среднеквадратичное значение, независимо от выходного напряжения при

andnbsp; от 100 Гц до 100 кГц

Быстрая переходная характеристика: 1,5 andmu;с для шага нагрузки от 1 мА до 500 мА

PSRR 60 дБ при 100 кГц

Низкое падение напряжения: 42 мВ при нагрузке 500 мА, VOUT = 3 В

Первоначальная точность: andplusmn;0,75%

Точность в диапазоне напряжения, нагрузки и температуры: andplusmn;1,25%

Ток покоя, IGND = 0,7 мА без нагрузки

Низкий ток отключения: 0,25 andmu;A при VIN = 5 В

Стабильность с небольшим керамическим выходным конденсатором 4,7 andmicro;Ф

Регулируемые и фиксированные варианты выходного напряжения: от 1,2 В до 5,0 В

Регулируемый выход от 1,2 В до VIN andminus; VDO

Прецизионное включение

Регулируемый плавный пуск

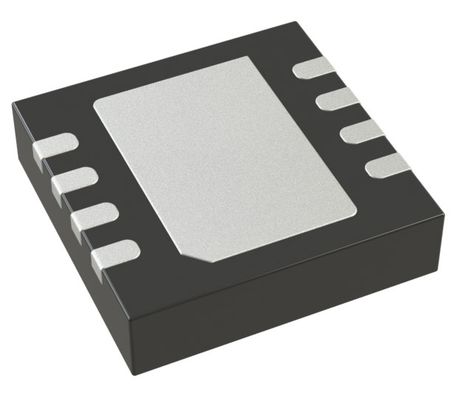

8-выводной корпус LFCSP 3 мм andtimes; 3 мм

andnbsp;

ПРИМЕНЕНИЯ

Регулирование для чувствительных к шуму приложений: схемы АЦП и ЦАП, прецизионные усилители, PLL/VCO и микросхемы синхронизации

Связь и инфраструктура

Медицина и здравоохранение

Промышленность и приборостроение

andnbsp;

ОБЩЕЕ ОПИСАНИЕ

ADM7170 - это КМОП-регулятор с низким падением напряжения (LDO), который работает от 2,3 В до 6,5 В и обеспечивает выходной ток до 500 мА. Этот LDO с высоким выходным током идеально подходит для регулирования высокопроизводительных аналоговых и смешанных сигнальных схем, работающих от шин от 6 В до 1,2 В. Используя передовую запатентованную архитектуру, устройство обеспечивает высокое подавление помех по питанию и низкий уровень шума, а также обеспечивает отличную переходную характеристику по напряжению и нагрузке только с небольшим керамическим выходным конденсатором 4,7 andmicro;Ф. Переходная характеристика по нагрузке обычно составляет 1,5 andmu;с для шага нагрузки от 1 мА до 500 мА.

ADM7170 доступен в 17 вариантах фиксированного выходного напряжения. Следующие напряжения доступны со склада: 1,3 В, 1,8 В, 2,5 В, 3,0 В, 3,3 В, 4,2 В и 5,0 В. Дополнительные напряжения, доступные по специальному заказу: 1,5 В, 1,85 В, 2,0 В, 2,2 В, 2,7 В, 2,75 В, 2,8 В, 2,85 В, 3,8 В и 4,6 В. Также доступна регулируемая версия, которая позволяет использовать выходные напряжения в диапазоне от 1,2 В до VIN andminus; VDO с внешним делителем обратной связи.

Пусковой ток можно контролировать, регулируя время запуска через вывод плавного пуска. Типичное время запуска с конденсатором плавного пуска 1 нФ составляет около 1,0 мс. Выходной шум регулятора ADM7170 составляет 5 andmu;В среднеквадратичное значение, независимо от выходного напряжения. ADM7170 выпускается в 8-выводном корпусе LFCSP размером 3 мм andtimes; 3 мм, что делает его не только очень компактным решением, но и обеспечивает отличные тепловые характеристики для приложений, требующих выходного тока до 500 мА в небольшом низкопрофильном корпусе.

andnbsp;

ИНФОРМАЦИЯ

andnbsp;

Чертеж
