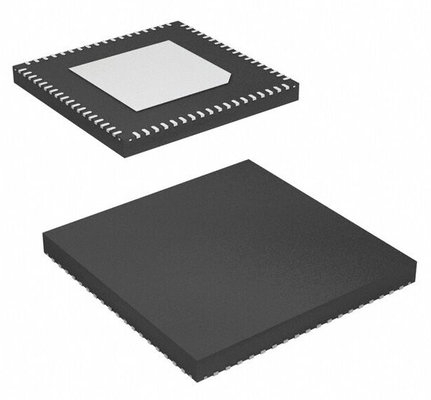

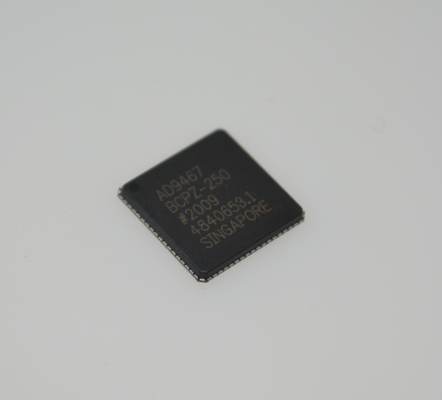

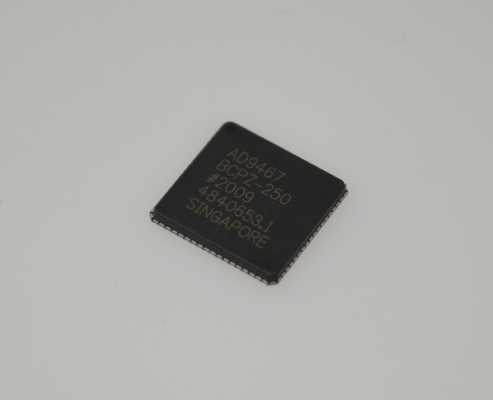

AD9467BCPZ-250 16-разрядный АЦП 250MSPS, 80 дБ SNR, питание 1,8 В, выходы LVDS, LFCSP-64, от -40°C до +85°C, промышленный класс

AD9467BCPZ-250 16-разрядный АЦП 250MSPS 80 дБ SNR 1,8 В питание LVDS выходы LFCSP-64 -40anddeg;C to +85anddeg;C промышленный класс

andnbsp;

ОСОБЕННОСТИ

► 75,5 дБFS SNR до 210 МГц при 250 MSPS

► 90 дБFS SFDR до 300 МГц при 250 MSPS

► SFDR при 170 МГц при 250 MSPS

andnbsp; ► 92 дБFS при andminus;1 дБFS

andnbsp; ► 100 дБFS при andminus;2 дБFS

► 60 фс среднеквадратичное значение джиттера

► Отличная линейность при 250 MSPS

andnbsp; ► DNL = andplusmn;0,5 LSB типичное

andnbsp; ► INL = andplusmn;3,5 LSB типичное

► Дифференциальный вход полного диапазона от 2 В p-p до 2,5 В p-p (по умолчанию) (программируемый)

► Встроенный входной буфер

► Опция поддержки внешнего источника опорного напряжения

► Стабилизатор рабочего цикла тактирования

► Доступны выходные тактовые импульсы

► Управление последовательным портом

andnbsp; ► Встроенная генерация выбираемого цифрового тестового шаблона

andnbsp; ► Выбираемый формат выходных данных

► LVDS выходы (совместимые с ANSI-644)

► Работа от источника питания 1,8 В и 3,3 В

andnbsp;

ПРИМЕНЕНИЯ

► Многоканальные, многорежимные сотовые приемники

► Позиционирование антенной решетки

► Линеаризация усилителя мощности

► Широкополосная беспроводная связь

► Радар

► Инфракрасная визуализация

► Контрольно-измерительное оборудование связи

andnbsp;

ОБЩЕЕ ОПИСАНИЕ

AD9467 - это 16-разрядный монолитный аналого-цифровой преобразователь (АЦП) с промежуточной частотой. Он оптимизирован для высокой производительности в широкой полосе пропускания и простоты использования. Продукт работает со скоростью преобразования 250 MSPS и предназначен для беспроводных приемников, контрольно-измерительных приборов и испытательного оборудования, требующих высокого динамического диапазона.

АЦП требует источников питания 1,8 В и 3,3 В и низковольтных дифференциальных входных тактовых импульсов для обеспечения полной производительности. Для многих приложений не требуются внешние компоненты опорного напряжения или драйвера. Выходы данных совместимы с LVDS (совместимы с ANSI-644) и включают средства для уменьшения общего тока, необходимого для коротких расстояний трассировки.

Выход тактовых импульсов данных (DCO) для захвата данных на выходе предусмотрен для сигнализации о новом выходном бите.

Внутренняя функция отключения питания, поддерживаемая через SPI, обычно потребляет менее 5 мВт при отключении.

Дополнительные функции позволяют пользователям реализовывать различные выбираемые условия эксплуатации, включая диапазон входных сигналов, выбор формата данных и тестовые шаблоны выходных данных.

AD9467 выпускается в бессвинцовом 72-выводном LFCSP, рассчитанном на промышленный температурный диапазон от andminus;40anddeg;C до +85anddeg;C.

andnbsp;

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ПРОДУКТА

1. Возможность оптимизации IF, используемая для улучшения SFDR.

2. Выдающаяся производительность SFDR для приложений IF-семплирования, таких как многоканальные, многорежимные базовые станции сотовой связи 3G и 4G.

3. Простота использования: встроенный источник опорного напряжения, буфер с высоким входным импедансом, регулируемый диапазон аналогового входа и выходные тактовые импульсы для упрощения захвата данных.

4. Упакован в бессвинцовый 72-выводный корпус LFCSP.

5. Стабилизатор рабочего цикла тактирования (DCS) поддерживает общую производительность АЦП в широком диапазоне ширин входных тактовых импульсов.

6. Стандартный интерфейс последовательного порта (SPI) поддерживает различные функции и возможности продукта, такие как форматирование данных (смещение двоичного кода, дополнительный код или кодирование Грея).
