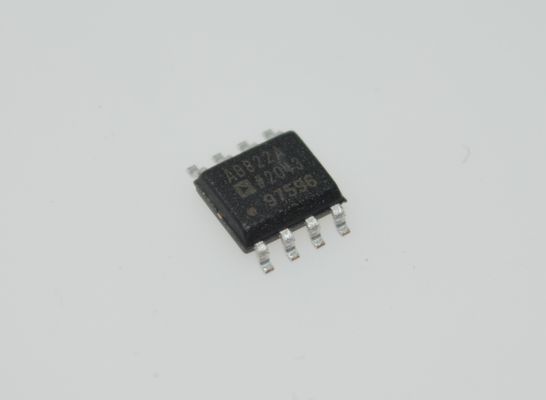

AD822ARZ Прецизионный инструментальный усилитель, ток смещения 1 нА, дрейф 0,3 мкВ/°C, SOIC-8, 2,2–18 В, от -40°C до +125°C

AD822ARZ Прецизионный инструментальный усилитель, ток смещения 1 нА, дрейф 0,3 мкВ/°C, SOIC-8, 2,2–18 В, от -40°C до +125°C

ОСОБЕННОСТИ

Работа от одного источника питания

  Выходное напряжение от шины до шины

  Диапазон входного напряжения расширен ниже земли

  Возможность работы от одного источника питания от 5 В до 30 В

  Возможность работы от двух источников питания от ±2,5 В до ±15 В

Высокая нагрузочная способность

  Емкостная нагрузка 350 пФ, G = +1

  Минимальный выходной ток 15 мА

Отличные характеристики переменного тока для низкого энергопотребления

  Максимальный ток покоя 800 мкА на усилитель

  Ширина полосы усиления с единичным коэффициентом усиления: 1,8 МГц

  Скорость нарастания 3 В/мкс

Хорошие характеристики постоянного тока

  Максимальное входное напряжение смещения 800 мкВ

  Типичный дрейф напряжения смещения 2 мкВ/°C

  Максимальный входной ток смещения 25 пА

Низкий уровень шума

  13 нВ/√Гц при 10 кГц

  Отсутствие инверсии фазы

ПРИМЕНЕНИЕ

Прецизионные приборы с батарейным питанием

Предусилители фотодиодов

Активные фильтры

Системы сбора данных от 12 до 14 бит

Медицинские приборы

Маломощные источники опорного напряжения и регуляторы

ОБЩЕЕ ОПИСАНИЕ

AD822 — это сдвоенный прецизионный маломощный операционный усилитель с полевым входом, который может работать от одного источника питания от 5 В до 30 В или от двух источников питания от ±2,5 В до ±15 В. Он имеет возможность работы от одного источника питания с диапазоном входного напряжения, выходящим за пределы отрицательной шины, что позволяет AD822 обрабатывать входные сигналы ниже земли в режиме работы от одного источника питания. Выходное напряжение достигает 10 мВ от каждой шины, обеспечивая максимальный динамический диапазон выходного сигнала.

Напряжение смещения 800 мкВ (максимум), дрейф напряжения смещения 2 мкВ/°C, входные токи смещения ниже 25 пА и низкий уровень входного напряжения шума обеспечивают точность постоянного тока с импедансом источника до гигаом. Ширина полосы усиления с единичным коэффициентом усиления 1,8 МГц, общее гармоническое искажение (THD) –93 дБ при 10 кГц и скорость нарастания 3 В/мкс обеспечиваются при низком токе потребления 800 мкА на усилитель.

ИНФОРМАЦИЯ

Чертеж
