EN5339QI 3A Синхронный конвертер Buck 4.5-36V Ввод 95% Эффективность QFN-24 -40°C до +125°C AEC-Q100

EN5339QI 3A Синхронный понижающий преобразователь 4,5-36 В вход, КПД 95% QFN-24 -40°C to +125°C AEC-Q100

andnbsp;

ОСОБЕННОСТИ
andbull; Встроенный индуктор

andbull; Площадь решения всего 55 мм2

andbull; Низкий профиль, 1,1 мм

andbull; Высоконадежное решение: 280 тыс. лет MTBF

andbull; Высокий КПД, до 95%

andbull; Низкое выходное пульсационное напряжение; <5mVP-P Типичное значение

andbull; andplusmn;3% отклонение выходного напряжения по линии, нагрузке, температуре

andbull; Диапазон входного напряжения от 2,4 В до 5,5 В

andbull; Непрерывный выходной ток 3 А

andbull; Разрешение выхода и сигнал Power OK

andbull; Блокировка при пониженном напряжении, защита от перегрузки по току, короткого замыкания и перегрева

andbull; Соответствие RoHS; без галогенов; оплавление при 260°C

andnbsp;

ПРИМЕНЕНИЯ

andbull; Применения с требованием низкого профиля, такие как SSD и встроенные вычисления

andbull; Ускорители SAN/NAS

andbull; Контроллеры, RAID, процессоры, сетевые процессоры, DSP, FPGA

andbull; Применения, чувствительные к шуму

andnbsp;

ОПИСАНИЕ

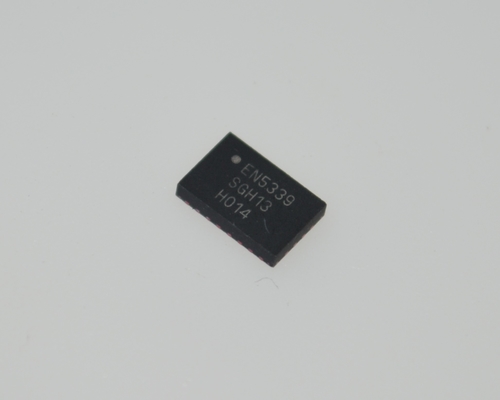

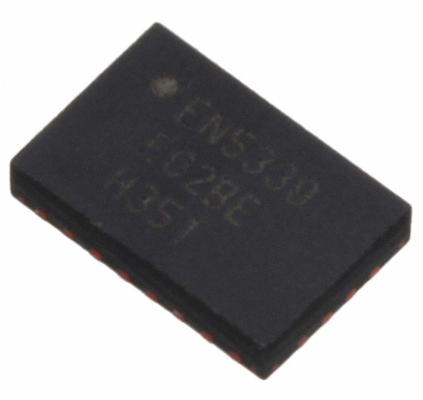

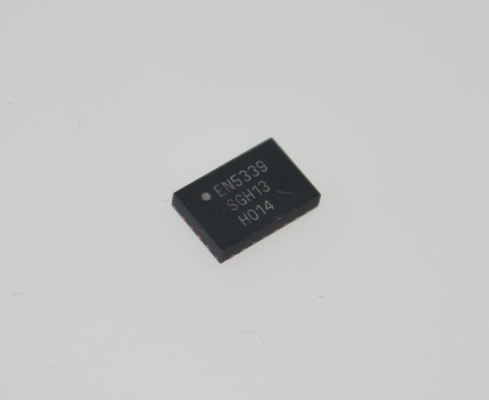

EN5339QI - это система питания на кристалле (PowerSoC) DC-DC преобразователь от Intelandreg; Enpirionandreg;. Он интегрирует индуктор, MOSFET-переключатели, малосигнальные схемы и компенсацию в усовершенствованном корпусе QFN с 24 выводами размером 4 мм x 6 мм x 1,1 мм.

PowerSoC EN5339QI разработан специально для удовлетворения растущего спроса на более высокую плотность мощности, обеспечивая полностью интегрированный понижающий преобразователь. Он отличается высоким КПД, отличной регулировкой по линии и нагрузке и гарантирует полный выходной ток 3 А при изменении температуры.

EN5339QI работает на высокой частоте переключения и позволяет использовать крошечные MLCC конденсаторы. Он также обеспечивает очень широкую полосу пропускания контура управления, обеспечивая отличные переходные характеристики и сниженное выходное сопротивление.

Интегрированное решение с индуктором Intel Enpirion значительно помогает снизить шум. Полное решение для преобразователя мощности повышает производительность, предлагая значительно упрощенную конструкцию, компоновку и требования к производству печатных плат.

Все продукты Enpirion соответствуют требованиям RoHS и совместимы с производственной средой, не содержащей свинца.

andnbsp;

ИНФОРМАЦИЯ

andnbsp;

Чертеж
