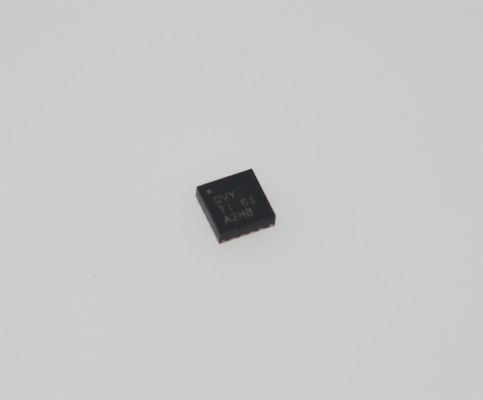

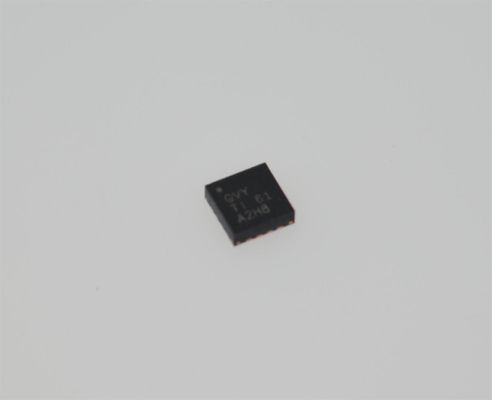

TPS62132RGTR 3.3V 1A понижающий преобразователь 3-17В вход 2.5МГц 95% КПД QFN-16 -40°C до +85°C

TPS62132RGTR

andnbsp;

Особенности

andbull; Топология DCS-Controlandtrade;

andbull; Диапазон входного напряжения: от 3 В до 17 В

andbull; Выходной ток до 3 А

andbull; Регулируемое выходное напряжение от 0,9 В до 6 В

andbull; Выбор выходного напряжения с помощью вывода (номинальное, + 5%)

andbull; Программируемый плавный пуск и отслеживание

andbull; Плавный переход в режим энергосбережения

andbull; Ток покоя 17 мкА (типичный)

andbull; Выбираемая рабочая частота

andbull; Выход Power-good

andbull; Режим рабочего цикла 100%

andbull; Защита от короткого замыкания

andbull; Защита от перегрева

andbull; Контакты совместимы с TPS62140 и TPS62150

andbull; Доступен в корпусе QFN-16 размером 3 мм × 3 мм

andbull; Используйте TPS82130 для более быстрых проектов

andnbsp;

Применения

andbull; Стандартные источники питания на 12 В

andbull; Источник питания POL от одной или нескольких литий-ионных батарей

andbull; Твердотельные накопители

andbull; Встраиваемые системы

andbull; Замена LDO

andbull; Мобильные ПК, планшеты, модемы, камеры

andbull; Сервер, микросервер

andbull; Терминал данных, точка продаж (ePOS)

andnbsp;

Описание

Семейство TPS6213x - это простые в использовании синхронные понижающие DC-DC преобразователи, оптимизированные для приложений с высокой плотностью мощности. Высокая частота переключения, обычно 2,5 МГц, позволяет использовать небольшие индуктивности и обеспечивает быструю переходную характеристику, а также высокую точность выходного напряжения за счет использования топологии DCS Control.

Благодаря широкому диапазону входного напряжения от 3 В до 17 В, устройства идеально подходят для систем, питающихся от литий-ионных или других батарей, а также от промежуточных шин питания 12 В. Они поддерживают выходной ток до 3 А при выходных напряжениях от 0,9 В до 6 В (с режимом рабочего цикла 100%). Рампа запуска выходного напряжения контролируется выводом плавного пуска, что позволяет работать как в качестве автономного источника питания, так и в конфигурациях отслеживания. Последовательность включения питания также возможна путем настройки выводов Enable и Power Good с открытым стоком.

В режиме энергосбережения устройства потребляют ток покоя приблизительно 17 мкА от VIN. Режим энергосбережения, включаемый автоматически и плавно, если нагрузка небольшая, поддерживает высокую эффективность во всем диапазоне нагрузок. В режиме отключения устройство выключается, а потребление тока в режиме отключения составляет менее 2 мкА.

Устройство, доступное в версиях с регулируемым и фиксированным выходным напряжением, упаковано в 16-контактный корпус VQFN размером 3 мм × 3 мм (RGT).

andnbsp;

ИНФОРМАЦИЯ

andnbsp;

Чертеж
